691404910003B

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4049B系列, 3路, 7.5mm节距, 印刷电路板安装, 焊接端接, 黑色
供应商型号: 732-13169-ND
供应商: Digi-Key
标准整包数: 1

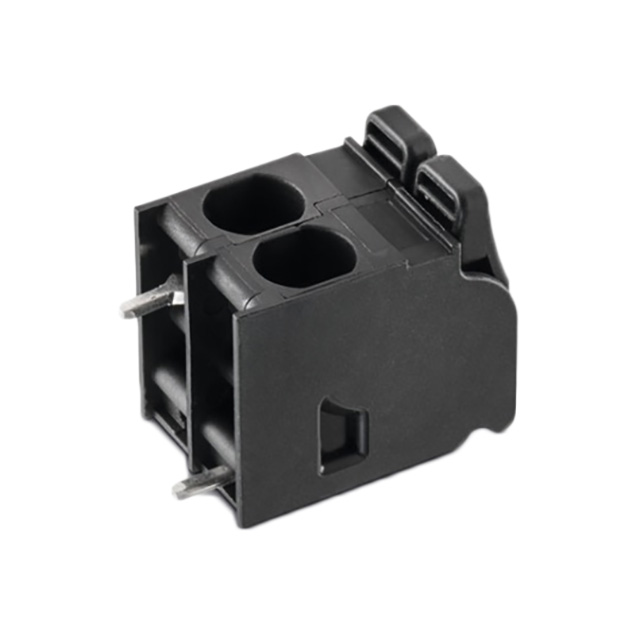

WURTH 接线板-线至板 691404910003B

691404910003B概述

    SERIE 4049B Spring Clamp Power Connector

    产品简介


    SERIE 4049B是一款专为通用电子设备设计的弹簧夹式电源连接器。它适用于多种应用领域,包括一般工业设备、通信设施、自动化控制系统等。此连接器具备可靠的机械和电气性能,旨在提供稳定的电力传输解决方案。

    技术参数


    - 材料
    - 绝缘体:PA66(阻燃等级UL94V0)
    - 接触材料:铜合金
    - 接触镀层:镍镀层上覆盖锡
    - 弹簧材料:不锈钢
    - 环境适应性
    - 工作温度范围:-40°C至+105°C
    - 电气特性
    - 额定电流:30A
    - 工作电压:600V AC
    - 耐压:2.2 kV
    - 接触电阻:最大20mΩ
    - 标准认证
    - UL认证编号:E315414
    - 尺寸
    - 接触间距:7.5mm
    - 焊接长度:12mm
    - 固体导线规格:24-10AWG / 0.205-5.26mm²
    - 扁平导线规格:24-10AWG / 0.205-5.26mm²

    产品特点和优势


    - 高可靠性:通过UL认证,确保在各种环境下的稳定运行。
    - 高电流承载能力:额定电流高达30A,适合多种大功率应用。
    - 宽温范围:能够在极端环境下稳定工作,从-40°C到+105°C。
    - 耐腐蚀:接触材料选用铜合金并覆盖镍镀层及锡,具有良好的抗腐蚀性能。
    - 安全可靠:采用UL认证的标准工艺制造,符合RoHS环保要求。

    应用案例和使用建议


    应用案例:在一些工厂自动化控制系统中,SERIE 4049B连接器可以有效地连接各种控制设备,确保稳定的电力传输。此外,它也可以应用于通信设备、数据中心和家用电器等领域。
    使用建议:为了保证最佳性能,建议严格按照手册中的安装指南进行操作,确保连接牢固、线路顺畅且接触良好。在高温环境中使用时,需要额外注意散热措施以防止过热。

    兼容性和支持


    SERIE 4049B连接器可与市面上常见的电气设备兼容。厂商提供了详细的安装手册和技术支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    - Q:如何判断连接器是否正确安装?
    - A:检查连接处是否有明显的松动或接触不良现象,确保连接稳固且导电良好。
    - Q:在高温环境下使用时需要注意什么?
    - A:在高温环境下使用时,需要特别关注导线的绝缘性能,避免因过热导致绝缘层损坏。
    - Q:如何清洁连接器?
    - A:建议使用干净柔软的布擦拭连接器表面,避免使用腐蚀性溶剂,以免损坏镀层。

    总结和推荐


    SERIE 4049B是一款高性能的弹簧夹式电源连接器,具有出色的机械和电气性能,广泛适用于各种电力传输场景。通过UL认证、符合RoHS标准,并具备优异的环境适应性,使其成为工业和商业应用的理想选择。我们强烈推荐这款产品用于各类电力传输需求,以确保系统的稳定运行。

691404910003B参数

参数
长*宽*高 23.7mm(长度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691404910003B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691404910003B数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691404910003B 691404910003B数据手册

691404910003B封装设计

查看详情并下载
Symbol
Footprint
3D Model
