156120M173000

产品分类: 发光二极管
厂牌: WURTH
产品描述: Wurth Elektronik RGBLED, WL-SFRW系列, 3216 (1206)封装, 波长470(蓝色)nm、525(绿色)nm、624(红色)nm, 3.2 x 1.6 x 1.1mm
供应商型号: 2990870
供应商: 海外现货
标准整包数: 1

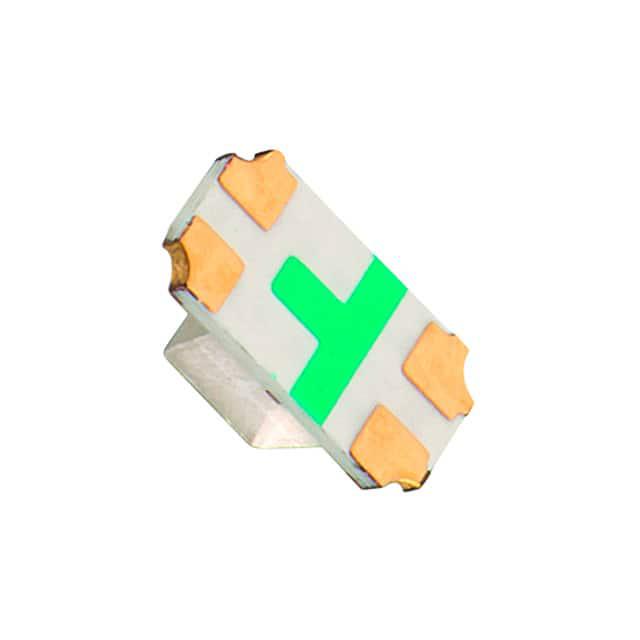

WURTH 发光二极管 156120M173000

156120M173000概述

    WL-SFRW SMT Full-color Reverse Mount Waterclear: Technical Overview

    产品简介


    WL-SFRW是一款专为通用电子设备设计的表面贴装(SMT)全彩色反向安装透明水清LED组件。该产品主要用于一般电子产品中的显示和照明应用,如消费电子、指示灯及各种嵌入式系统。由于其广泛的适用范围和高可靠性,WL-SFRW在现代电子设备中具有重要的地位。

    技术参数


    以下是该产品的关键技术参数,这些参数确保了其在各种应用场景中的稳定性和高效性。
    | 参数 | 规格 |

    | 尺寸(长x宽x高) | 1.8 x 0.4 x 0.6 mm |
    | 极性标记 | 3.2 mm |
    | 色彩 | 红色、绿色、蓝色 |
    | 驱动电流峰值 | 100 mA (脉冲) |
    | 连续驱动电流 | 25 mA |
    | 正向电压 | 2.0 - 2.4 V (红色)
    3.3 - 3.6 V (绿色、蓝色) |
    | 反向电压 | 5 V |
    | 峰值波长(红光) | 632 nm |
    | 峰值波长(绿光) | 520 nm |
    | 峰值波长(蓝光) | 468 nm |
    | 主导波长(红光) | 624 nm |
    | 主导波长(绿光) | 525 nm |
    | 主导波长(蓝光) | 470 nm |
    | 光强度(红光) | 170 - 270 mcd |
    | 光强度(绿光) | 500 - 700 mcd |
    | 光强度(蓝光) | 170 - 250 mcd |
    | 最大功耗(红光) | 60 mW |
    | 最大功耗(绿光、蓝光) | 90 mW |

    产品特点和优势


    WL-SFRW具备以下独特优势,使其在市场上脱颖而出:
    - 多功能性:支持红、绿、蓝三色光输出,能够满足多种颜色显示需求。
    - 高可靠性:通过严格的认证,包括RoHS合规、REACH合规和无卤素认证,符合国际安全标准。
    - 广泛的应用温度范围:-40°C至+85°C的工作温度范围使其适用于各种环境条件。
    - 优越的光电性能:高光强度和低功耗,使得其在显示和指示领域表现出色。


    应用案例和使用建议


    WL-SFRW可以应用于多种场景,例如:
    - 消费电子:作为LCD背光源、状态指示灯等。
    - 工业控制:在工业自动化设备中作为报警和指示灯。
    - 物联网设备:用于智能家居和可穿戴设备的显示模块。
    使用建议:
    - 在组装时,请遵循正确的焊接曲线和温度参数,以避免损坏LED。
    - 清洁过程中避免使用刷子,以免损坏LED结构。
    - 使用过程中注意散热,避免过热导致光衰减或损坏。

    兼容性和支持


    WL-SFRW与其他电子元器件的兼容性良好,适用于标准的SMT工艺。制造商提供详尽的技术支持文档和售后服务,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题:LED闪烁或亮度不稳定。
    - 解决方案:检查电路连接是否正确,确认电源电压和电流是否符合要求。
    - 问题:长时间使用后亮度下降。
    - 解决方案:检查散热措施是否得当,适当降低驱动电流或改善散热条件。

    总结和推荐


    WL-SFRW凭借其多色光输出能力、高可靠性和广泛的工作温度范围,在多个领域具有显著的优势。推荐用于需要多色彩指示或照明应用的场合。然而,对于高安全标准的应用场合,如军事、医疗等,建议在使用前进行详细评估并与供应商沟通以获取必要的认证。总体而言,WL-SFRW是一款高性能、高性价比的产品,值得推荐使用。

156120M173000参数

参数
透镜类型 透明
Vf-正向电压 2V,3.3V,3.3V
透镜形状 带平顶,矩形
波长 632nm(红色),520nm(绿色),468nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
视角 120°
长*宽*高 3.2mm*1.6mm*1.25mm
通用封装 1206
安装方式 底座安装,贴片安装
零件状态 在售
包装方式 卷带包装

156120M173000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

156120M173000数据手册

厂牌 PDF简要描述 下载
WURTH 发光二极管 WURTH 156120M173000 156120M173000数据手册

156120M173000封装设计

查看详情并下载
Symbol
Footprint
3D Model
