784314100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 3.7A 10μH 33.72mΩ ±20% 7050 7mm(长度)*6.9mm(高度)
供应商型号: 2700909
供应商: 海外现货
标准整包数: 1

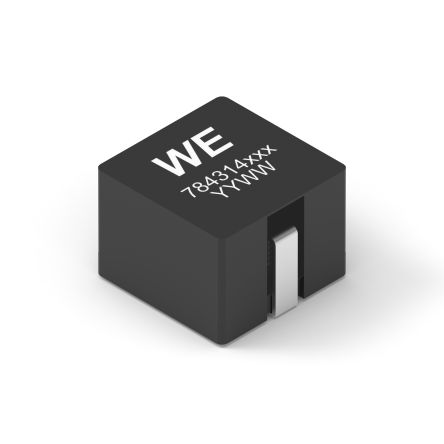

WURTH 贴片电感 784314100

784314100概述

    高性能 SMD 扁线大电流电感器 WE-HCIA 技术手册解读

    1. 产品简介


    WE-HCIA SMD 扁线高电流电感器是专为一般电子设备设计的高性能电感器。它采用了先进的扁线绕制技术,具有卓越的电流处理能力和紧凑的尺寸设计。这种电感器广泛应用于汽车电子、通信设备、消费类电子产品以及工业控制等领域。

    2. 技术参数


    - 尺寸规格(单位:mm):
    - 长度:6.9 ± 0.3 mm
    - 宽度:6.9 ± 0.3 mm
    - 高度:1.8 ± 0.3 mm
    - 产品标记: 784314100
    - 额定电流 (IR): 在 ΔT = 50 K 条件下,最大额定电流为 3.7 A。
    - 饱和电流 (ISAT): 当 |ΔL/L| < 30% 时,典型值为 4.85 A。
    - 直流电阻 (RDC): 在 20°C 下,典型值为 30.65 mΩ,最大值为 33.72 mΩ。
    - 自谐振频率 (fres): 典型值为 41 MHz。
    - 认证:
    - RoHS 合规
    - REACH 符合性
    - 卤素自由合规

    3. 产品特点和优势


    - 高效率:通过扁线绕制技术,显著降低直流电阻,提升电流处理能力。
    - 紧凑设计:尺寸仅为 7.0 × 6.9 × 1.8 mm,非常适合空间受限的应用场景。
    - 高可靠性:符合 AEC-Q200 Grade 0 标准,适用于严苛的汽车环境。
    - 多功能性:支持广泛的频率范围和电流负载,适合多种电子设备。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车电子:用于车载充电器和 DC-DC 转换器。
    - 工业控制:用于电源模块和滤波电路。
    - 使用建议:
    - 确保工作温度范围在 -55°C 至 +150°C 内,避免过热。
    - 使用合适的焊接工艺,遵循推荐的回流焊曲线。
    - 定期检查电感器的温升情况,确保不超过允许的最大温升。

    5. 兼容性和支持


    - 兼容性:与主流 PCB 和 SMT 工艺兼容,适合大批量生产。
    - 技术支持:提供详细的安装指南和技术文档,客户可联系 Würth Elektronik 官方支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题: 温度过高导致性能下降。
    - 解决方案: 检查散热设计,增加外部散热片或优化电路布局。
    - 问题: 焊接不良。
    - 解决方案: 使用推荐的回流焊曲线,确保焊接温度和时间符合要求。

    7. 总结和推荐


    WE-HCIA SMD 扁线高电流电感器是一款高性能、高可靠性的电子元器件,特别适合需要高效能和紧凑设计的应用场景。其优异的电气特性和广泛的工作温度范围使其成为众多领域的理想选择。强烈推荐给对电感器性能要求较高的用户,尤其是在汽车电子和工业控制领域。

784314100参数

参数
直流电阻(DCR) 33.72mΩ
额定电流 3.7A
Q值 -
测试频率 -
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
长*宽*高 7mm(长度)*6.9mm(高度)
通用封装 7050
应用等级 汽车级
包装方式 卷带包装

784314100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

784314100数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 784314100 784314100数据手册

784314100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.5498
10+ ¥ 24.9721
50+ ¥ 23.9632
100+ ¥ 22.3487
500+ ¥ 17.9618
库存: 1950
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.54
