691213510002

产品分类: 接线板-线至板
厂牌: WURTH

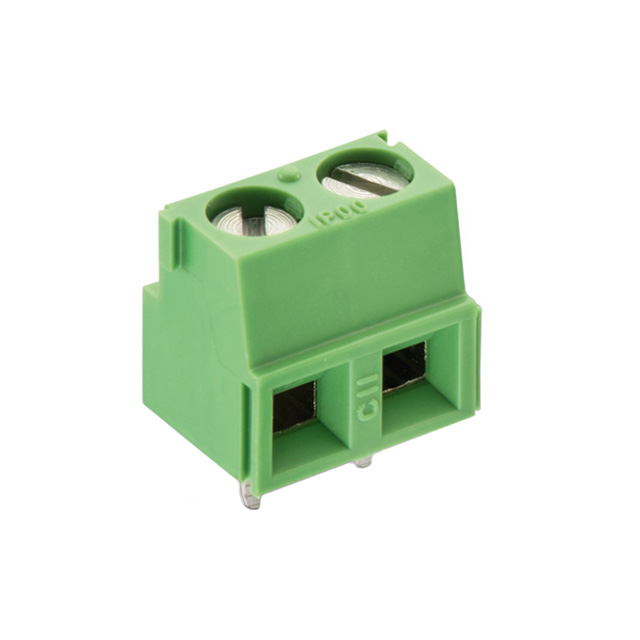

产品描述: Wurth Elektronik PCB端子台 2135系列, 2路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 3767915
供应商: 海外现货
标准整包数: 1
WURTH 接线板-线至板 691213510002

691213510002概述


    产品简介


    SERIE 2135 - 5.08 MM - HORIZONTAL CABLE ENTRY WITH RISING CAGE CLAMP - WR-TBL
    SERIE 2135 是一种电子元器件,主要用于电缆连接应用。它通过水平电缆入口和上升式笼夹设计来确保安全可靠的连接。该产品适用于广泛的电子设备,包括但不限于一般电子设备、航空航天设备、医疗设备等。

    技术参数


    - 材料:绝缘体为PA6/66,阻燃等级UL94V0,颜色为绿色。
    - 终端螺丝:钢/锌。
    - 线缆保护套:铜合金/Ni+Sn。
    - 环境参数:
    - 操作温度:-30°C 至 +120°C。
    - 遵循无铅和RoHS标准。
    - 电气参数:
    - 电流额定值:14 A。
    - 工作电压:300 VAC(UL),250 VAC(VDE)。
    - 耐压:1,6 kV(UL),2 kV(VDE)。
    - 机械参数:
    - 固态导线:30-14 AWG / 0.05-2.08 mm²。
    - 编织导线:30-14 AWG / 0.05-2.08 mm²。
    - 扭矩:4 Lb·In / 0.5 Nm。
    - 焊锡长度:6 mm。
    - 螺丝规格:M3。
    - 接触电阻:最大20 mΩ。
    - 包装:盒装。

    产品特点和优势


    SERIE 2135 的主要特点是其高可靠性、宽泛的操作温度范围以及良好的耐火性能。这些特点使其特别适合在高温、低温和其他极端环境下使用。此外,其上升式笼夹设计能有效防止导线脱落,保证长期稳定的电气连接。产品的绿色外壳不仅美观,还具有良好的识别度,便于安装和维护。

    应用案例和使用建议


    应用案例
    - 用于航空航天设备的信号传输系统。
    - 作为汽车控制系统的连接部件。
    - 在医疗设备中,用于内部电路的连接。
    使用建议
    1. 在进行焊接时,确保操作符合JEDEC无铅波峰焊接标准。
    2. 安装前仔细检查产品的电气参数是否满足您的需求。
    3. 定期检查连接部位的稳固性,特别是在频繁振动的应用环境中。

    兼容性和支持


    SERIE 2135 产品符合RoHS和无铅标准,适用于广泛的电气设备。产品供应商提供了详细的使用说明和技术支持,确保用户能够正确安装和维护该产品。同时,用户在特定关键应用领域(如航空航天、医疗设备等)需要书面批准。

    常见问题与解决方案


    1. 问题:产品安装后连接不稳定。
    - 解决方案:检查螺纹是否紧固,确保接触面清洁,没有灰尘或腐蚀物。

    2. 问题:焊接时发现气泡或裂痕。
    - 解决方案:严格按照JEDEC无铅波峰焊接标准操作,确保焊接过程中的温度和时间控制得当。

    总结和推荐


    SERIE 2135 以其卓越的电气性能、机械稳定性和宽泛的工作温度范围,成为一款理想的电缆连接解决方案。它的设计旨在提供最高的可靠性和安全性,特别适合于严苛环境下的应用。尽管价格可能略高于其他普通连接器,但考虑到其性能和稳定性,这款产品绝对值得投资。强烈推荐在需要高度可靠连接的应用中使用SERIE 2135。

691213510002参数

参数
长*宽*高 11.36mm(长度)*8.1mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691213510002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691213510002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691213510002 691213510002数据手册

691213510002封装设计

查看详情并下载
Symbol
Footprint
3D Model
