662112145021

厂牌: WURTH
产品描述: Wurth Elektronik 3.0mm间距12p单排排针, WR-MPC3系列, 垂直
供应商型号: 732-4834-6-ND
供应商: Digi-Key
标准整包数: 1

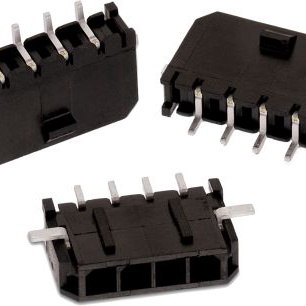

WURTH 矩形连接器 - 针座 - 公插针 662112145021

662112145021概述


    产品简介


    本技术手册介绍了Wurth Elektronik公司的662 1xx 145 021型号3.00mm单排直角表面贴装带焊盘插座。该产品主要用于电路板上的连接应用,适用于各种通用电子设备。主要应用于一般电子设备,但需要注意的是,在某些对安全性和可靠性要求极高的场合(如航空航天、核控制、潜艇、交通运输、医疗等领域),使用前必须获得书面批准。

    技术参数


    材料
    - 绝缘体:LCP
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触类型:冲压
    - 接触电镀:锡
    质量等级
    - 25次插拔寿命
    环境参数
    - 工作温度范围:-40°C至105°C
    - 符合标准:无铅、RoHS标准
    电气参数
    - 电流额定值:5A
    - 工作电压:250VAC
    - 绝缘电阻:>1000 MΩ
    - 耐压测试:1500 VAC/min
    - 接触电阻:最大10mΩ
    标准认证
    - 认证编号:E323964

    产品特点和优势


    该3.00mm单排直角表面贴装带焊盘插座具有以下几个显著特点和优势:
    - 使用高阻燃等级材料,提供更高的安全性。
    - 精密冲压接触材料,保证长期稳定的工作性能。
    - 较宽的工作温度范围和可靠的绝缘电阻,适用于多种严苛的工业环境。
    - 获得RoHS和无铅认证,符合现代环保标准。

    应用案例和使用建议


    该插座广泛应用于家用电器、通信设备、自动化控制等领域。根据手册中的应用实例,以下是一些建议:
    - 在设计印刷电路板时,需确保焊接面积足够,避免因焊盘过小导致焊接不良。
    - 在高电流应用环境中,应考虑增加散热措施以防止过热。
    - 对于长时间运行的应用,建议定期检查接点接触状况,确保长期稳定性。

    兼容性和支持


    该产品采用Tape & Reel包装方式,适合批量生产和自动化装配线。Wurth Elektronik公司为该产品提供了全面的技术支持和售后服务,用户可以通过其官方网站获取详细的技术文档和联系方式。

    常见问题与解决方案


    根据手册中的描述,以下是一些可能遇到的问题及其解决方案:
    - 问题:产品无法正常插入
    解决方案:检查插座与插针是否匹配,确保接触部位清洁且无异物。
    - 问题:工作温度过高
    解决方案:增加散热片或者改善散热结构,降低接触点温升。

    总结和推荐


    综上所述,这款3.00mm单排直角表面贴装带焊盘插座凭借其优良的材料特性、可靠的安全性和广泛的适用范围,在通用电子设备中表现出色。对于需要高可靠性和长寿命的连接需求,此产品是一个非常理想的选择。强烈推荐在非特殊要求的环境中使用。

662112145021参数

参数
触头镀层厚度 - 配接 -
排数 1
针脚数 12pin
间距-配接 3mm
额定电流 5A
类型 Header,Locking Ramp
颜色 黑色
触头镀层 - 配接
防护等级 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

662112145021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

662112145021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 662112145021 662112145021数据手册

662112145021封装设计

查看详情并下载
Symbol
Footprint
3D Model
