1541201NEA400

产品分类: 光电传感器
厂牌: WURTH
产品描述: Wurth Elektronik 光电晶体管, WL-STCB系列, 检测红外, 140 °半感光角度, 表面安装
供应商型号: 2990891
供应商: 海外现货
标准整包数: 5

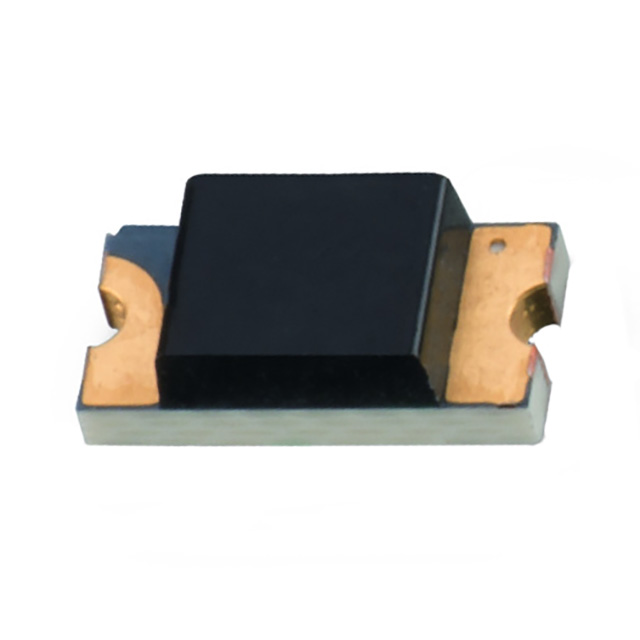

WURTH 光电传感器 1541201NEA400

1541201NEA400概述

    WL-STCB SMT 光电晶体管技术手册

    产品简介


    WL-STCB SMT光电晶体管是一款专为通用电子设备设计的光电组件。这款光电晶体管采用Si芯片技术,主要用于需要高灵敏度红外光接收的应用场合。它具有出色的光学特性和电气特性,能够广泛应用于各种工业控制设备、智能家居系统以及安防监控等领域。

    技术参数


    - 外形尺寸: 长:3.2 ±0.1mm;宽:1.6 ±0.1mm;高:0.48 ±0.1mm
    - 引脚布局: Collector标记1和2,Emitter标记1和2
    - 功耗: 最大功率耗散150mW
    - 电压范围: 集电极-发射极电压(VCE): 30V;发射极-集电极电压(VEC): 5V
    - 电流范围: 连续集电极电流(IC): 20mA
    - 静电放电阈值: 2000V(Human Body Model)
    - 峰值波长: 940nm
    - 响应范围: 700至1100nm
    - 收集电流(ICE.P): 0.1mA 至 1.2mA
    - 最大视角: 140°
    - 存储条件: 在原包装下,温度范围-40°C至+85°C,湿度<90%RH;单个部件存储范围-40°C至+100°C
    - 防潮等级: 3级
    - 认证: 符合RoHS标准,REACH标准,无卤素标准

    产品特点和优势


    1. 高灵敏度: 峰值波长为940nm,响应范围覆盖了大部分红外光谱。
    2. 高可靠性: 经过严格测试,确保在恶劣环境中仍能保持稳定性能。
    3. 低功耗: 功耗仅为150mW,适用于低功耗设备。
    4. 宽视角: 视角达到140°,适合多种安装角度需求。
    5. 安全设计: 设计符合IEC 60825-1和IEC 62471的安全标准,避免对人体造成伤害。

    应用案例和使用建议


    1. 工业自动化: 用于工厂自动检测和控制系统,提供可靠的信号传输。
    2. 智能家居: 可用于智能门锁、照明系统等设备,实现远程控制和自动化操作。
    3. 安防监控: 作为红外传感器使用,监测异常行为或入侵情况。
    4. 医疗设备: 用于非接触式体温测量和其他生物监测应用。
    使用建议:
    - 确保工作环境温度在-40°C至+85°C之间,避免过高温度影响设备性能。
    - 存储时需注意湿度不超过90%,避免水分进入导致损坏。
    - 使用时佩戴防护眼镜,避免直接照射眼睛。

    兼容性和支持


    WL-STCB SMT光电晶体管在焊接过程中需要遵循特定的回流焊曲线规范,以确保最佳的焊接效果。厂商提供了详细的封装规格和回流焊工艺参数,确保客户可以正确使用该产品。

    常见问题与解决方案


    1. 过热问题: 检查是否安装在散热不良的位置,或是否存在过载运行的情况。通过合理散热设计或降低工作电流来解决问题。
    2. 焊接问题: 焊接前需确保引脚表面干净,使用正确的焊接温度和时间。检查是否使用合适的焊接剂,并确认焊接温度和时间符合要求。
    3. 存储问题: 需要将产品存放在原包装内,并定期检查包装密封情况,避免受潮。

    总结和推荐


    WL-STCB SMT光电晶体管是一款高度可靠且适用于多种应用场合的光电元件。它的高灵敏度和宽视角使其成为各种高端应用的理想选择。尽管价格较高,但其卓越的性能和长期稳定性使其在市场上具有较强的竞争力。因此,我们强烈推荐此产品给需要高性能光电元件的客户。
    以上是关于WL-STCB SMT光电晶体管的技术手册摘要,希望对您有所帮助。如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

1541201NEA400参数

参数
最大工作供电电压 -
最小工作供电电压 -
光源 -
响应时间 -
颜色感应 -
输出类型 -
感应距离 -
感应方式 -
波长 940nm
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 1206
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

1541201NEA400厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

1541201NEA400数据手册

厂牌 PDF简要描述 下载
WURTH 光电传感器 WURTH 1541201NEA400 1541201NEA400数据手册

1541201NEA400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.3747
10+ ¥ 2.5566
100+ ¥ 2.2907
500+ ¥ 2.2907
1000+ ¥ 2.2907
库存: 1042
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.56
