691343510012

产品分类:
厂牌: WURTH

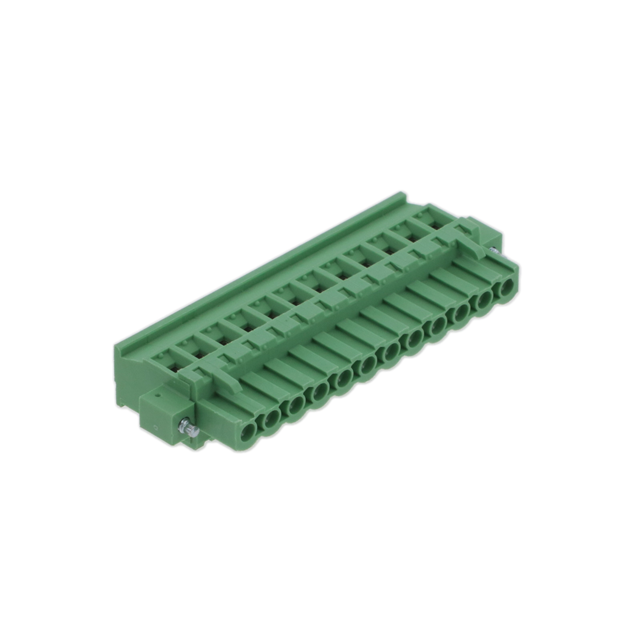

产品描述: Wurth Elektronik 5.08mm间距12p插拔式接线端子 插头, 3435系列, 1.6 kV, 焊接, 绿色
供应商型号: BN-691343510012
供应商: 海外现货
标准整包数: 1

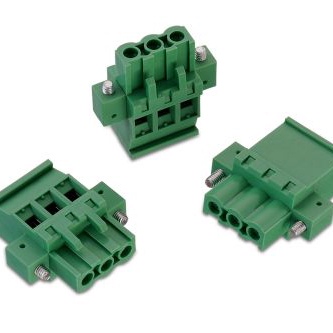

WURTH  691343510012

691343510012概述


    产品简介


    这款电子元器件是SERIE 3435系列的水平电缆入口插头,专为水平方向的电缆连接设计,带有钩形接线侧及翼片。它适用于各种电子设备,尤其是需要高可靠性的通用电子产品。产品采用绿色绝缘材料,具有出色的电气和机械性能,符合ROHS标准,是一款高性能且环保的连接器产品。

    技术参数


    - 材料:
    - 绝缘体:PA 66(聚酰胺66)
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 接线端子螺丝:镀锌钢
    - 接线端子螺丝槽型:“-”
    - 线路防护:PhBz镀锡
    - 翼片螺丝:镀锌钢M2.5
    - 环境条件:
    - 工作温度范围:-40°C 至 105°C
    - 合规性:无铅,符合ROHS标准
    - 电气参数:
    - 电流承载能力:15A(cUL),17A(VDE)
    - 工作电压:300V AC
    - 耐压强度:1.6 kV(cUL),2.5 kV(VDE)
    - 接触电阻:≤20 mΩ
    - 机械参数:
    - 固定电线规格:24-12 AWG / 0.205-3.31 mm²
    - 多股线规格:24-12 AWG / 0.205-3.31 mm²
    - 扭矩:3.5 lb-in / 0.4 Nm
    - 导线剥皮长度:6-7 mm
    - 螺丝规格:M3.0
    - 螺距:5.08 mm
    - 包装尺寸:
    - A = (NB. PIN - 1) × 螺距
    - B = (PIN 数 × 螺距) + 0.5 mm

    产品特点和优势


    1. 高性能:该连接器能够在广泛的温度范围内稳定工作,并具备出色的电流和电压承载能力,确保了在多种恶劣环境下可靠运行。
    2. 环保材料:采用PA 66和无铅材料,符合ROHS标准,环保友好。
    3. 坚固耐用:金属外壳和高强度的固定结构使得该连接器能够在长时间内保持稳定的工作状态。
    4. 易于安装:螺丝固定方式简单易操作,能够快速而牢固地固定线路。
    5. 广泛应用:适用于各种电子产品和设备,尤其适合需要高可靠性连接的应用场合。

    应用案例和使用建议


    应用案例
    该产品常用于工业自动化控制设备、家用电器、汽车电子等领域。例如,在一个工业控制系统中,该连接器可以安全可靠地连接传感器和执行器,确保系统的稳定运行。
    使用建议
    1. 正确使用:务必在规定的温度范围内使用,并避免在潮湿环境中长时间放置。
    2. 预防措施:在安装过程中要避免对连接器造成物理损伤,特别是在焊接过程中要严格按照Würth Elektronik的技术要求进行。
    3. 清洁与存储:避免使用水或清洗剂直接接触连接器,建议在清洗时使用不含有机酸的清洗液,以防损坏电镀层。
    4. 注意事项:在设计客户特定应用时,必须确保设备在发生故障时不会对人类造成伤害。用户需要验证数据表的有效性并自行测试以确保适用性。

    兼容性和支持


    该产品与Würth Elektronik的其他产品系列兼容,但不建议与其他品牌的组件混合使用。制造商提供了全面的支持服务,包括产品规格文档、技术支持热线和售后服务等。如果用户在使用过程中遇到任何问题,应及时联系当地销售代表获取帮助。

    常见问题与解决方案


    1. 问题:如何避免连接器在使用过程中的物理损伤?
    - 解决方案:在安装过程中不要过度用力操作连接器,防止接触面变形。建议使用适当的工具进行安装,并注意保护连接器不受外力冲击。
    2. 问题:如何确保连接器的清洁和维护?
    - 解决方案:避免使用水或有机溶剂直接清洗连接器。建议使用不含有机酸的溶液进行浸泡测试,并观察是否有腐蚀现象。
    3. 问题:在高温环境下使用是否会降低连接器寿命?
    - 解决方案:请确保在规定的温度范围内使用连接器,即-40°C至105°C之间。超过此范围可能会缩短其使用寿命,应特别注意。

    总结和推荐


    综上所述,这款SERIE 3435系列的水平电缆入口插头是一款高性能、可靠的电子连接器产品,适用于多种工业和消费类电子设备。尽管该产品在多种应用场景下表现出色,但由于存在潜在的安全风险和使用限制,用户在选择和使用时需特别谨慎。总体来说,我们强烈推荐该产品给需要高可靠性的电子设备设计和制造企业使用。

691343510012参数

参数
长*宽*高 71.12mm(长度)*26mm(宽度)
安装方式 导线安装
包装方式 散装

691343510012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691343510012数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691343510012 691343510012数据手册

691343510012封装设计

查看详情并下载
Symbol
Footprint
3D Model
