7447603120A

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 1.2 μH 0805 (2012M)绕线贴片电感, Idc 160mA
供应商型号: 3781044
供应商: 海外现货
标准整包数: 5

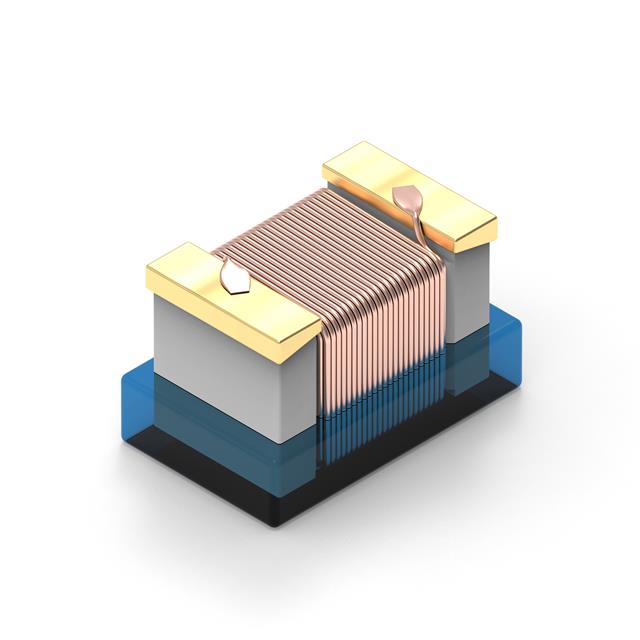

WURTH 贴片电感 7447603120A

7447603120A概述


    产品简介

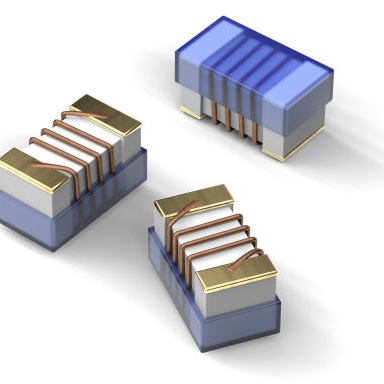

    WE-KI SMT Wire Wound Ceramic Inductor(型号:7447603120A)是一款专为一般电子产品设计的表面贴装线绕陶瓷电感器。它具有多种电气特性,适用于各种通用电子设备中,如电源管理和信号滤波等领域。

    技术参数


    - 尺寸规格:
    - 长度:2.0 ± 0.2 mm
    - 宽度:1.2 ± 0.2 mm
    - 高度:1.25 ± 0.2 mm
    - 引脚间距:0.5 mm 参考值
    - 标示代码:
    - 表面标记:1R2 (表示电感值为1.2 μH)
    - 推荐焊盘图案:
    - 长度:0.75 mm 和 0.92 mm
    - 宽度:1.2 mm
    - 电气特性:
    - 电感量(L):25 MHz 下 1200 nH ±5%
    - Q 因子(Q):50 MHz 下 18 最小值
    - 直流电阻(RDC):20 °C 下 3.2 Ω 最大值
    - 额定电流(IR):ΔT = 15 K 下 200 mA 最大值
    - 自谐振频率(fres):190 MHz 最小值

    产品特点和优势


    这款电感器的主要优势在于其高Q因子和低直流电阻,这使其非常适合高频电路中的应用。另外,该电感器通过了AEC-Q200认证,符合RoHS标准,并且无卤素,满足严格的环保要求。这些特性使得它成为高性能电子设备中的理想选择。

    应用案例和使用建议


    应用案例:该电感器可用于各种高频电路中,如电源滤波器和射频信号处理电路。例如,在高频通信设备中,可以利用其低直流电阻和高Q因子来提高信号纯净度。
    使用建议:
    1. 在焊接过程中,请遵循推荐的回流焊曲线以避免损坏。
    2. 由于电感器对温度敏感,请确保工作环境温度不超过+125 °C。
    3. 使用清洁剂时需谨慎,某些化学溶剂可能影响电感器的长期性能。

    兼容性和支持


    - 兼容性:该电感器与其他标准SMT工艺兼容,可广泛应用于各种设备。
    - 支持服务:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持服务,以确保客户能够顺利使用此产品。

    常见问题与解决方案


    1. 问题:长时间储存后,产品可能难以焊接。
    - 解决方案:建议所有产品在12个月内使用,超过期限的产品需要重新评估焊接条件。

    2. 问题:焊接过程可能因温度控制不当而损坏产品。
    - 解决方案:严格按照推荐的回流焊曲线进行操作,确保温度控制在合理范围内。

    总结和推荐


    综合评估:WE-KI SMT Wire Wound Ceramic Inductor(型号:7447603120A)是一款设计精良、性能卓越的电感器,特别适合于高频和高可靠性应用场合。它具备出色的电气特性和广泛的应用前景。
    推荐使用:鉴于其优异的电气性能和稳定性,强烈推荐在高频和高可靠性电路设计中使用该电感器。同时,用户需要注意遵循相关的焊接和储存指导原则,以保证最佳性能和延长使用寿命。

7447603120A参数

参数
测试频率 -
电感值 1.2μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 160mA
Q值 -
长*宽*高 2mm(长度)*1.2mm(高度)
通用封装 0805
应用等级 汽车级
包装方式 卷带包装

7447603120A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447603120A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447603120A 7447603120A数据手册

7447603120A封装设计

查看详情并下载
Symbol
Footprint
3D Model
