691242800003

产品分类:
厂牌: WURTH

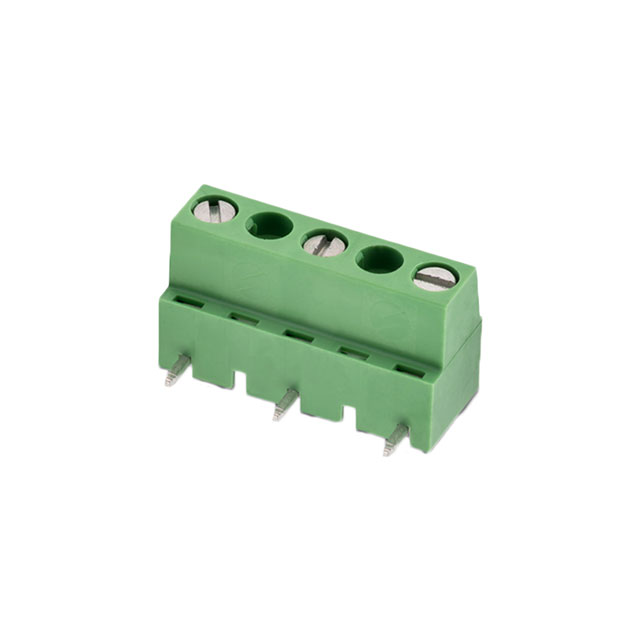

产品描述: Wurth Elektronik PCB端子台 2428系列, 3路, 10mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 1910717
供应商: 海外现货
标准整包数: 5

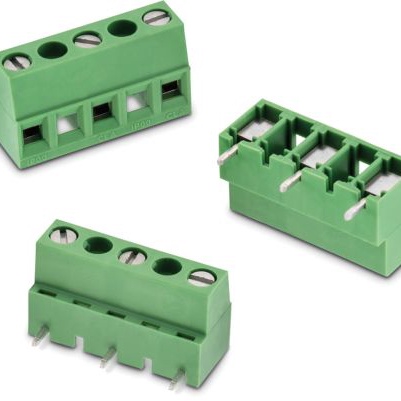

WURTH  691242800003

691242800003概述


    产品简介


    产品类型与功能:
    该产品为Werth Elektronik eiSos GmbH & Co. KG生产的SERIE 2428垂直电缆入口型连接器,配备上升式夹线端子。该产品主要用于电气设备的连接,尤其适用于需要高安全性和可靠性的场合。
    应用领域:
    - 军事
    - 航空航天
    - 交通控制(汽车、火车、船舶)
    - 医疗
    - 公共信息系统
    - 一般电子设备

    技术参数


    - 材料:
    - 绝缘体:PA6/66
    - 阻燃等级:UL94V0
    - 颜色:绿色
    - 金属外壳:铜合金/镍
    - 端子螺丝:钢/锌
    - 线缆保护罩:铜合金/镍+锡
    - 环境条件:
    - 工作温度范围:-30°C至+120°C
    - RoHS合规
    - 标准认证:
    - 欧洲标准认证:E150931,类别:CLA (4)
    - 认证编号:40021356,类型:CLA
    - UL VDE认证
    - 电气特性:
    - 电流额定值:14 A 至 24 A
    - 工作电压:300 VAC 至 750 VAC
    - 耐压:1.6 kV 至 3 kV
    - 机械特性:
    - 固体导线:30-12 AWG / 0.05-3.31 mm²
    - 缠绕导线:30-12 AWG / 0.05-3.31 mm²
    - 扭矩:4 Lb·in / 0.5 Nm
    - 导线剥皮长度:6 mm
    - 螺丝:M3
    - 距离:10 mm
    - 接触电阻:最大20 mΩ
    - 焊接特性:
    - 符合JEDEC无铅波峰焊接标准

    产品特点和优势


    - 高安全性:
    - 连接器采用铜合金/镍+锡材质,提供更好的抗腐蚀性能。
    - 螺丝设计有助于稳固连接,确保电流传输的安全性。

    - 可靠性高:
    - 设计符合欧洲标准,通过UL VDE认证,确保其在恶劣环境下的可靠性。

    - 广泛的温度适应能力:
    - 在-30°C到+120°C的工作范围内仍能保持良好的性能。

    应用案例和使用建议


    应用案例:
    SERIE 2428广泛应用于各种高安全要求的领域,如军事设备、航空器及铁路控制系统。例如,在军用车辆中,这种连接器可以保证信号传输的稳定性,避免因连接不良导致的故障。
    使用建议:
    - 正确安装:
    - 安装前检查所有零件的完整性,防止任何损坏或划痕。
    - 按照标准焊接规范进行焊接,确保连接器的长期稳定性和可靠性。

    - 操作注意:
    - 不要过度用力反复操作连接器,以避免损害接触部件。
    - 清洁时使用无有机酸的清洁剂,以避免腐蚀。

    - 存储与维护:
    - 存储在干燥、密封的环境中,且需在12个月内使用以确保100%可焊性。


    兼容性和支持


    兼容性:
    该连接器设计用于与Werth Elektronik eiSos GmbH & Co. KG的产品和工具一起使用。如果与其他产品结合使用,则无法保证可靠性。
    支持和维护:
    - Werth Elektronik提供专业的技术支持和售后保障服务。
    - 用户可以在购买前联系销售工程师或内部销售人员,以获取详细的技术支持和产品可用性信息。

    常见问题与解决方案


    问题1:如何正确安装连接器?
    - 解决方法:
    - 仔细阅读产品说明书,确保所有步骤正确无误。
    - 使用适当的工具,防止螺丝损坏。

    问题2:焊接后连接器功能异常怎么办?
    - 解决方法:
    - 检查焊接过程是否符合JEDEC无铅波峰焊接标准。
    - 如焊接不达标,请重新焊接并严格遵守焊接规范。

    总结和推荐


    总体评价:
    SERIE 2428垂直电缆入口型连接器具备高安全性、可靠性强、适用范围广的特点。其独特的设计使其在严苛环境中表现出色,尤其适合于对连接器质量有极高要求的应用场合。
    推荐:
    鉴于其优良的性能和广泛的应用领域,强烈推荐SERIE 2428连接器用于需要高安全性和可靠性的电子产品中。无论是军用车辆还是公共交通系统,这款连接器都能提供出色的性能表现。

691242800003参数

参数
长*宽*高 25mm(长度)
安装方式 PCB安装
包装方式 散装

691242800003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691242800003数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691242800003 691242800003数据手册

691242800003封装设计

查看详情并下载
Symbol
Footprint
3D Model
