691236510003

产品分类: 接线板-线至板
厂牌: WURTH

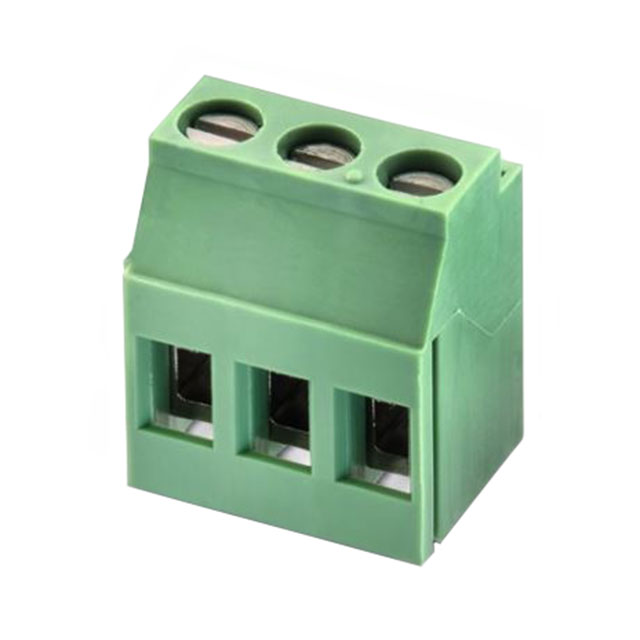

产品描述: Wurth Elektronik PCB端子台 2365系列, 3路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: ET-3767935
供应商: 海外现货
标准整包数: 1
WURTH 接线板-线至板 691236510003

691236510003概述

    WR-TBL Series 2365 - 5.08 mm 技术手册

    1. 产品简介


    WR-TBL系列2365是一款专为通用电子设备设计的电子组件。它属于水平电缆入口模块化升降笼夹紧类型,主要应用于电气连接场合。该产品具有三针配置,每个针之间的间距为5.08毫米(20 AWG),适用于多种电线规格。

    2. 技术参数


    以下是该产品的详细技术参数:
    - 基本尺寸:长度为15.24毫米(0.6英寸),宽度为3.6毫米(0.14英寸),高度为2.6毫米(0.10英寸)。
    - 电特性:
    - 额定电流:20安培
    - 工作电压:300至450伏交流
    - 耐受电压:1分钟内承受1600至2500伏交流电压
    - 机械特性:
    - 剥线长度:6毫米
    - 端子螺丝:M3
    - 导线范围:12至30 AWG(0.0509至3.31平方毫米)
    - 材料特性:
    - 绝缘体材料:PA6/66,具有UL94 V-0阻燃等级
    - 接触材料:铜合金,镀镍(Ni)

    3. 产品特点和优势


    - 高可靠性:具备高电流承载能力和优异的耐压性能,适用于需要稳定连接的应用。
    - 易于安装:采用模块化设计,便于安装和维护。
    - 安全设计:绝缘材料通过UL94 V-0认证,确保安全可靠。
    - 广泛应用:适合用于各种电子设备,如工业控制、家庭自动化等。

    4. 应用案例和使用建议


    - 应用场景:WR-TBL系列2365广泛应用于家庭自动化系统、工业控制系统和电信基础设施中。
    - 使用建议:为了确保最佳性能,建议严格按照技术手册中的指导进行安装。例如,在焊接过程中,必须遵守推荐的焊接曲线,以避免损坏组件。此外,清洗时应避免使用刷子,以免影响功能区域。

    5. 兼容性和支持


    - 兼容性:与Würth Elektronik eiSos系列的其他产品兼容。
    - 支持和维护:Würth Elektronik eiSos提供详尽的技术支持,包括客户定制需求和技术咨询。如有任何问题,可随时联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1:焊接时温度过高导致损坏。
    - 解决方案:严格遵循推荐的焊接曲线,确保焊接过程中的温度和时间符合要求。
    - 问题2:组件不耐高温环境。
    - 解决方案:操作温度范围为-30°C至+120°C,确保使用环境在指定范围内。
    - 问题3:清洁过程中可能对组件造成损害。
    - 解决方案:避免使用刷子清洗,改用软布擦拭或使用推荐的清洁剂。

    7. 总结和推荐


    综上所述,WR-TBL系列2365是一款高性能、安全可靠的电子组件。其广泛的应用范围、优良的设计和强大的技术支持使其在市场上具有很强的竞争力。强烈推荐该产品用于需要可靠电气连接的应用场合。

691236510003参数

参数
长*宽*高 15.24mm*11.35mm*18mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691236510003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691236510003数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691236510003 691236510003数据手册

691236510003封装设计

查看详情并下载
Symbol
Footprint
3D Model
