618025227221

产品分类: D-Sub 连接器
厂牌: WURTH
产品描述: Wurth伍尔特 D-Sub连接器, 618系列, 母座, DB25针, 电缆安装, 直向主体
供应商型号: ET-1841207
供应商: 海外现货
标准整包数: 1

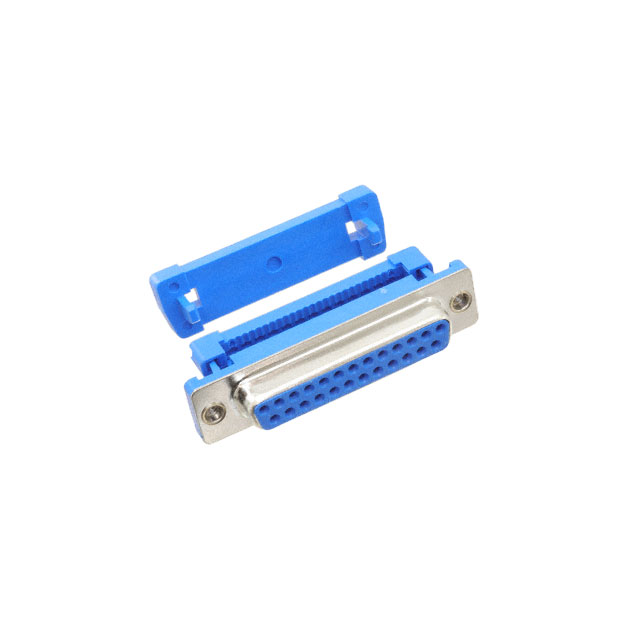

WURTH D-Sub 连接器 618025227221

618025227221概述

    高品质IDC插座产品技术手册

    1. 产品简介


    本文介绍的产品是Würth Elektronik eiSos公司生产的IDC(绝缘位移连接)插座。这是一种常见的电子元器件,用于固定导线并实现电气连接。IDC插座因其便于安装、低成本和高可靠性而广泛应用于计算机、通信设备、自动化控制系统和家用电器等领域。

    2. 技术参数


    该IDC插座的技术规格如下:
    - 尺寸:
    - 9针:16.30 x 25.00 x 30.80 x 22.40 mm
    - 15针:24.60 x 33.30 x 39.20 x 30.80 mm
    - 25针:38.30 x 47.10 x 53.10 x 44.50 mm
    - 37针:54.80 x 63.50 x 69.40 x 61.40 mm
    - 材料:
    - 绝缘体:PBT
    - 接触材料:铜合金
    - 接触电镀:选择性镀金
    - 电气特性:
    - 电流额定值:3 A
    - 工作电压:250 VAC
    - 绝缘电阻:>3000 MΩ
    - 耐压强度:1000 V AC/MN
    - 接触电阻:最大30 mΩ
    - 环境条件:
    - 操作温度:-55°C 至 105°C
    - 环保标准:无铅且符合RoHS标准

    3. 产品特点和优势


    这款IDC插座具有以下独特功能和优势:
    - 高性能材料: 使用PBT材料制作绝缘体,铜合金接触件,并进行选择性镀金处理,确保良好的电气性能和耐久性。
    - 宽泛的工作温度范围: 可以在-55°C至105°C的极端温度下稳定工作,适用于各种恶劣环境。
    - 出色的电气特性: 具备高电流承载能力(3 A)和高耐压强度(1000 V AC/MN),确保稳定可靠的电气连接。
    - RoHS合规: 无铅环保设计,符合现代电子产品对环境保护的要求。

    4. 应用案例和使用建议


    IDC插座的应用范围非常广泛,例如在工业自动化控制系统中,需要连接传感器和执行器;在家用电器中,可以用于电源线的连接。在使用时,应注意以下几点:
    - 避免过度操作: 不要反复操作插座以施加过大的力,以免损坏接触部件导致故障。
    - 正确清洁: 清洁过程中要小心,避免使用过量的力或有机酸溶液,以防损害插头的功能区域。

    5. 兼容性和支持


    这款IDC插座设计为与Würth Elektronik eiSos的配套产品和工具一起使用。Würth Elektronik不保证与其他品牌产品一起使用时的可靠性。客户应在使用前验证产品是否适合其具体应用,并自行承担相应的责任。

    6. 常见问题与解决方案


    根据技术手册,一些常见问题及其解决方案包括:
    - 问题: 插座内部导线松动。
    - 解决方案: 重新插入导线并进行适当的紧固。
    - 问题: 插座出现短路。
    - 解决方案: 检查接线是否有误,确保连接可靠并正确接地。

    7. 总结和推荐


    综上所述,这款Würth Elektronik eiSos的IDC插座是一款性能优异、可靠性高的产品,适用于多种工业和民用应用场合。考虑到其出色的电气特性和广泛的温度适应性,强烈推荐使用这款产品。如果您正在寻找一个稳定的、可靠的IDC插座解决方案,这款产品将是一个理想的选择。

618025227221参数

参数
端接 -
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 蓝色
长*宽*高 53.1mm*12.5mm*17.25mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

618025227221厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

618025227221数据手册

厂牌 PDF简要描述 下载
WURTH D-Sub 连接器 WURTH 618025227221 618025227221数据手册

618025227221封装设计

查看详情并下载
Symbol
Footprint
3D Model
