60129011120920

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMP连接器母头 同轴连接器, WR-SMP系列, 电缆安装, 50Ω阻抗, 焊接端接
供应商型号: 10B-3843382-4
供应商: 国内现货
标准整包数: 1

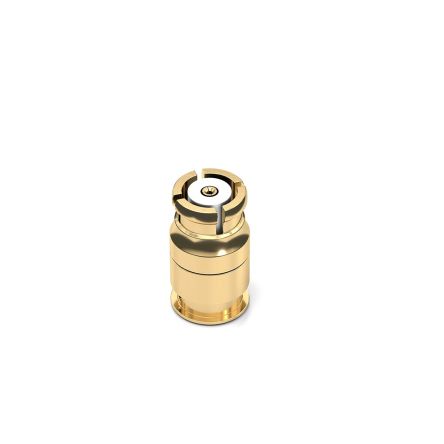

WURTH 同轴连接器(RF) 60129011120920

60129011120920概述

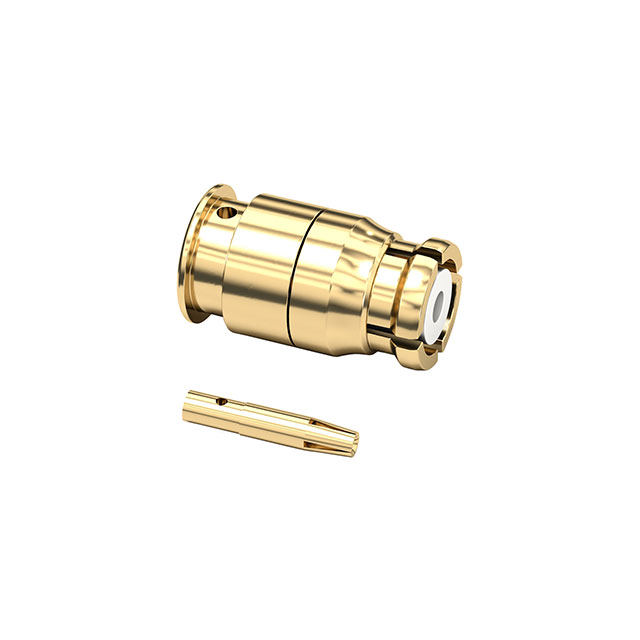

    WR-SMP SMP Straight Jack: A Comprehensive Guide

    1. 产品简介


    WR-SMP SMP Straight Jack 是一款专为一般电子设备设计的高性能连接器。其主要功能是提供可靠的电气连接,适用于多种应用场景。这些连接器广泛应用于通信设备、雷达系统、测试仪器等领域,确保了系统的稳定运行。

    2. 技术参数


    以下是 WR-SMP SMP Straight Jack 的详细技术规格:
    | 参数 | 值 | 单位 | 容差 |
    ||
    | 尺寸 | 3.34 mm | 最大
    | 推荐剥线长度 | 1.2 mm
    | 绝缘材料 | PTFE
    | 中心接触材料 | 铍铜
    | 中心接触镀层 | 金(最小0.127 μm)
    | 主体材料 | 铍铜
    | 主体镀层 | 金(最小0.127 μm)
    | 插拔次数(全锁定) | 100 次
    | 插拔次数(限位锁定) | 500 次
    | 插拔次数(光滑孔) | 1000 次
    | 插入损耗(直流到18 GHz) | 0.51 dB | 最大
    | 驻波比(直流到18 GHz) | 1.5 | 最大
    | 额定温度范围 | -65 °C 至 +165 °C

    3. 产品特点和优势


    - 高频性能: WR-SMP SMP Straight Jack 支持高达 18 GHz 的频率范围,表现出色的阻抗匹配,插入损耗低至 0.51 dB。
    - 可靠性高:插拔寿命高达 1000 次,满足长期使用的需要。
    - 环境适应性强:可在极端温度范围内(-65 °C 至 +165 °C)工作。
    - 安全可靠:符合 RoHS 和 REACH 标准,无卤素设计。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:在无线通信设备中提供稳定的信号传输。
    - 雷达系统:在雷达系统中用于高频信号的可靠传输。
    使用建议:
    - 避免机械冲击:尽量避免对连接器施加过度的力或直接机械冲击,以防止损坏。
    - 正确清洗:在清洗过程中,不建议使用刷子,以免变形功能相关区域。

    5. 兼容性和支持


    - 兼容性:与 Würth Elektronik eiSos 的其他产品兼容,但不建议与其他制造商的产品一起使用。
    - 支持和服务:Würth Elektronik 提供详尽的技术文档和支持服务,客户可通过官方网站下载预防指南。

    6. 常见问题与解决方案


    - Q1: 连接器插入时困难?
    - A1: 确保使用正确的剥线长度,并检查是否有杂质或损伤。
    - Q2: 插拔后出现信号不稳定?
    - A2: 检查是否有接触不良或外部干扰。

    7. 总结和推荐


    WR-SMP SMP Straight Jack 以其出色的高频性能、高可靠性以及宽广的工作温度范围,使其成为通信和雷达系统等领域的理想选择。虽然不建议用于极端高安全标准的应用场合,但对于一般的电子设备来说,它是一个可靠且性价比高的选择。强烈推荐给需要稳定高频连接的应用场合。

60129011120920参数

参数
外壳颜色 金色
最大频率 18GHz
紧固类型 -
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

60129011120920厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60129011120920数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60129011120920 60129011120920数据手册

60129011120920封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.1083
12+ ¥ 102.1567
100+ ¥ 96.5721
250+ ¥ 90.9995
500+ ¥ 85.403
1000+ ¥ 74.2459
库存: 42
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.1
直接购买
加入购物车
