824022

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 双向TVS二极管, 最大钳位电压 8V, 贴片安装, SOT-23封装, 最小击穿电压 6.1V
供应商型号: 1748618
供应商: 海外现货
标准整包数: 1

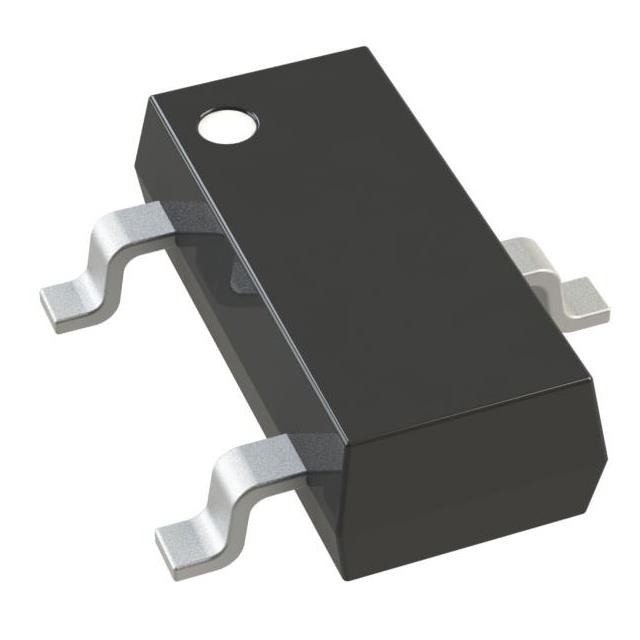

WURTH TVS二极管/ESD抑制器 824022

824022概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册所介绍的产品是Würth Elektronik eiSos GmbH & Co. KG公司生产的型号为WE-TVS的瞬态电压抑制二极管阵列(TVS Diode Array)。该产品主要用于提供双向ESD保护,适用于两个输入/输出或电源线的保护。其广泛应用于工业控制、通信设备、消费电子等领域,尤其在需要高效ESD防护的应用中表现出色。

    2. 技术参数


    以下是该产品的关键技术和电气参数:
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -20°C 至 +60°C
    - 封装形式: SOT23-3L
    - 最大峰值脉冲电流: 20A (8/20µs)
    - 额定反向工作电压 (VRWM): 5V
    - 钳位电压 (VC): 8V
    - 电容值 (CIO): 15pF
    - 触发电压 (VBR): 5V
    - 最大漏电流 (IR): 2.5μA

    3. 产品特点和优势


    - 双线双向ESD保护: 能够同时保护两个I/O或电源线免受ESD影响。
    - 卓越的ESD保护能力: 符合IEC 61000-4-2标准(空气/接触模式),能够承受高达±15kV(空气)和±8kV(接触)的ESD冲击。
    - 强大的电涌保护: 针对IEC 61000-4-4(EFT)和IEC 61000-4-5(雷击)具有出色的防护性能。
    - 可靠性高: 使用材料符合UL94V-0标准,能够在极端环境下稳定运行。

    4. 应用案例和使用建议


    - 应用案例: 这款TVS二极管阵列在计算机主板、移动设备和汽车电子系统中广泛用于保护敏感的IC芯片免受瞬时高压和静电放电的影响。
    - 使用建议: 在设计电路时,应确保TVS二极管阵列的工作电压范围与应用系统的电压相匹配。建议使用热敏电阻进行过温保护,并合理布置散热结构以提高整体可靠性。

    5. 兼容性和支持


    该产品与其他同类的ESD保护组件兼容良好。制造商Würth Elektronik提供了详尽的技术文档和支持服务,帮助用户在选型、安装和调试过程中获得最佳体验。此外,客户可以通过技术支持热线或在线平台获取必要的帮助。

    6. 常见问题与解决方案


    - 问题1: 产品在高温环境下工作时出现性能下降。
    - 解决方案: 确保散热设计合理,可以使用导热垫或其他散热方式以保持正常工作温度。
    - 问题2: 测试中发现产品的触发电压不一致。
    - 解决方案: 检查测试仪器设置是否正确,确保所有连接正确无误。

    7. 总结和推荐


    这款WE-TVS TVS二极管阵列凭借其卓越的ESD防护能力和宽泛的工作温度范围,在各类电子设备中具有很高的市场竞争力。对于需要高性能ESD保护的应用,该产品是一个可靠的选择。强烈推荐在相关项目中采用此产品,以提升整体电路的安全性和可靠性。

824022参数

参数
击穿电压 6.1V
峰值脉冲电流 8A
峰值脉冲功率 400W
极性 双向
工作电压 5V
箝位电压 8V
长*宽*高 2.9mm(长度)*1.04mm(高度)
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
