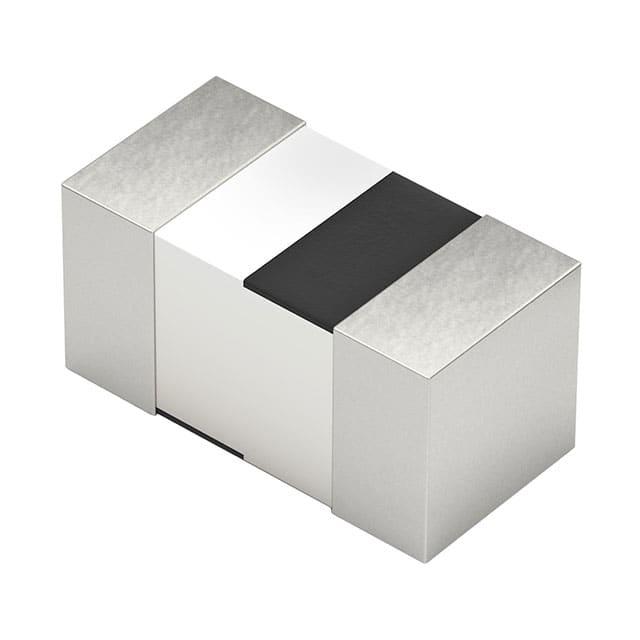

7447840210G

产品分类: 贴片电感
厂牌: WURTH
产品描述: Wurth Elektronik 100 nH 0402 (1005M)叠层电感, Idc 150mA
供应商型号: 3781137
供应商: 海外现货
标准整包数: 10
WURTH 贴片电感 7447840210G

7447840210G概述

    WE-MK SMT Multilayer Ceramic Inductor 技术手册

    产品简介


    WE-MK SMT Multilayer Ceramic Inductor(型号:7447840210G)是一种适用于通用电子设备的表面贴装(SMT)多层陶瓷电感器。该产品主要功能是在电路中提供电感量,广泛应用于各种高频信号处理、电源管理及滤波等领域。

    技术参数


    以下是该电感器的技术规格:
    - 尺寸(单位:毫米)
    - 长度:0.5 ± 0.05
    - 宽度:0.2 ± 0.1
    - 高度:0.5 ± 0.05
    - 引脚间距:1.0 ± 0.1
    - 推荐焊盘图案(单位:毫米)
    - 0.6
    - 0.5
    - 1.7
    - 电气特性
    - 电感量(L):100 MHz 时 100 nH ±2%
    - 品质因数(Q):100 MHz 时 8 min.
    - 直流电阻(RDC):20°C 时 1.6 Ω max.
    - 额定电流(IR):ΔT = 20 K 时 150 mA max.
    - 自谐振频率(fres):600 MHz min.
    - 认证
    - 符合RoHS标准 [2011/65/EU&2015/863]
    - 符合REACH标准 [EC 1907/2006]
    - 符合无卤素标准 [JEDEC JS709B] 和 [IEC 61249-2-21]
    - 符合组件认证标准 AEC-Q200 Grade 1
    - 工作环境
    - 环境温度范围:-55°C 至 +105°C
    - 工作温度范围:-55°C 至 +125°C
    - 存储条件:≤ 40°C;≤ 75% RH
    - 湿度敏感等级:1

    产品特点和优势


    1. 高可靠性:符合AEC-Q200 Grade 1认证,确保在极端条件下具有高度可靠性。
    2. 高电感精度:电感量在100 MHz时为100 nH,且公差控制在±2%,确保稳定性和一致性。
    3. 良好的温度适应性:能够在广泛的温度范围内正常工作,适用于多种应用场景。
    4. 快速焊接适用性:经过严格测试,符合各种焊接工艺要求,便于自动化生产线使用。

    应用案例和使用建议


    - 典型应用:适合于电源转换电路、滤波电路、射频通信系统等领域。
    - 使用建议:
    - 确保焊接工艺符合技术手册中的要求,避免使用不当的焊接方法。
    - 在清洗和封装过程中,注意避免损坏电感器的绝缘层和镀层。
    - 遵循技术手册中的存储和运输条件,以保持产品的最佳状态。

    兼容性和支持


    - 兼容性:该电感器与主流的SMT工艺兼容,可轻松集成到现有的电路板设计中。
    - 厂商支持:提供详细的技术支持文档,确保客户能够正确安装和使用该产品。如有疑问,可通过电话+49 (0) 79 42 945 - 0 或邮件eiSos@we-online.com联系厂商获取帮助。

    常见问题与解决方案


    - 问题1:焊接时出现焊接不良。
    - 解决办法:确保焊接温度和时间符合技术手册中的要求。
    - 问题2:清洗过程中绝缘层受损。
    - 解决办法:使用兼容的清洗剂,并严格按照清洗流程操作。
    - 问题3:产品不耐高温。
    - 解决办法:确保产品的使用温度不超过最大值125°C。

    总结和推荐


    综上所述,WE-MK SMT Multilayer Ceramic Inductor是一款高性能的多层陶瓷电感器,具备高可靠性和广泛的应用范围。其优秀的电气特性和宽广的工作温度范围使其成为各种电子设备的理想选择。我们强烈推荐此产品给需要高质量电感器的客户。

7447840210G参数

参数
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 150mA
Q值 -
测试频率 -
电感值 100nH
饱和电流(LSAT) -
长*宽*高 1mm(长度)*500μm(高度)
通用封装 0402
应用等级 汽车级
包装方式 卷带包装
