691368300011B

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距11p插拔式接线端子 插头, 368B系列, 1.6 kV 、 3 kV 、 300 V 交流、 750 V 交流, 焊接, 绿色
供应商型号: BN-691368300011B
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691368300011B

691368300011B概述


    产品简介

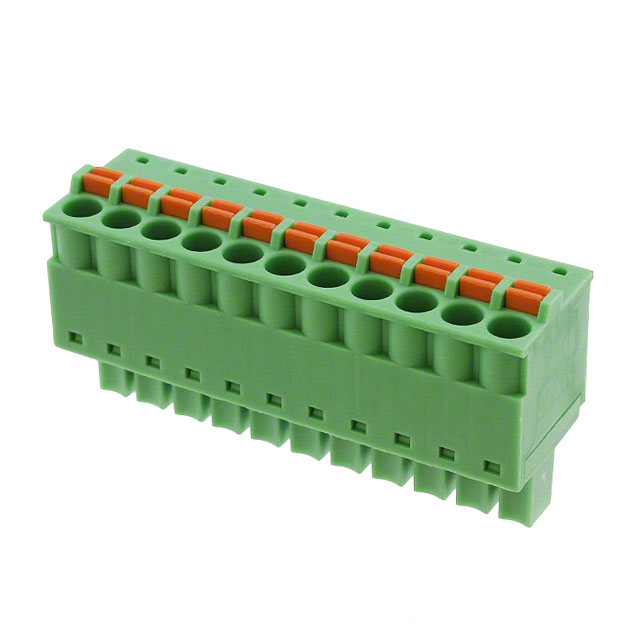

    产品名称:SERIE 368B - 3.81MM 螺丝锁闭式垂直电缆插头
    产品类型:螺丝锁闭式垂直电缆插头(Screwsless Vertical Cable Entry Plug)
    主要功能:用于连接电线到电路板或设备中,具有锁闭功能以确保稳定连接。
    应用领域:广泛应用于各类电子设备,如家用电器、工业控制设备、通信设备等领域。

    技术参数


    - 材料:
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色和橙色
    - 金属弹簧:不锈钢带钢
    - 线防护:PhBz 锡镀层
    - 电气特性:
    - 电流额定值:8A
    - 工作电压:300VAC
    - 耐压:2.0KV
    - 接触电阻:最大 20 mΩ
    - 机械特性:
    - 固体线:28-16 AWG / 0.081-1.31 mm²
    - 扎线:28-16 AWG / 0.081-1.31 mm²
    - 线剥皮长度:9 mm
    - 距离:3.81 mm
    - 环境要求:
    - 工作温度范围:-40 至 115°C

    产品特点和优势


    - 独特功能:
    - RoHS 符合性,绿色环保。
    - 高耐压性能,最高可承受 2.0KV 的耐压。
    - 稳定的接触电阻,确保可靠的电气连接。

    - 市场竞争力:
    - 在高低温环境下均有良好的性能表现,适用范围广。
    - 螺丝锁闭设计确保长时间使用不易松动。
    - 紧凑的设计使得安装更为方便,占用空间小。

    应用案例和使用建议


    - 应用场景:
    - 家用电器:如空调、冰箱、洗衣机等。
    - 工业控制设备:如自动化生产线上的各种控制器。
    - 通信设备:如路由器、交换机等。
    - 使用建议:
    - 安装时务必注意保持剥皮长度一致,避免因剥皮不均导致接触不良。
    - 使用时需考虑温度范围,避免超过其工作极限温度。
    - 建议定期检查连接部位,确保螺丝紧固度良好。

    兼容性和支持


    - 兼容性:
    - 可与多种标准规格的电线兼容,包括不同线径和绝缘材质的电线。

    - 支持和服务:
    - 提供完整的 RoHS 和 UL 认证证书,确保产品符合相关标准。
    - 厂商提供技术支持和售后服务,解决用户的任何问题。

    常见问题与解决方案


    - Q1:插头接触不良怎么办?
    - A1:检查线缆剥皮长度是否一致,确保线缆正确插入并锁紧。

    - Q2:在高温环境下插头失效怎么办?
    - A2:确认插头的工作温度范围,若超出范围,则需更换适合高温环境的产品。

    - Q3:插头长期使用后出现松动怎么办?
    - A3:重新检查螺丝锁紧状态,确保螺丝紧固无误。

    总结和推荐


    综合评估:
    - 该产品具备优良的电气性能和机械强度,在不同工作环境中都能保持稳定的性能。
    - 特别适用于需要高度可靠连接的应用场合。
    - 绿色环保设计,满足 RoHS 标准,适合现代电子产品需求。
    推荐:
    - 强烈推荐,特别是在需要高可靠性连接的应用场景中,这款插头能够提供卓越的性能和安全性。

691368300011B参数

参数
长*宽*高 106.68mm(长度)
安装方式 弹簧安装,推入式,自由悬挂,螺纹安装
零件状态 在售
包装方式 散装

691368300011B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691368300011B数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691368300011B 691368300011B数据手册

691368300011B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 8.5668 ¥ 73.0748
50+ $ 7.4052 ¥ 63.1664
100+ $ 6.6187 ¥ 56.4575
250+ $ 6.2315 ¥ 53.1547
库存: 45
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 730.74
