824521431

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 双向TVS二极管, 最大钳位电压 69.4V, 贴片安装, DO-214AA (SMB)封装, 最小击穿电压 50.3V
供应商型号: 9217575
供应商: 海外现货
标准整包数: 25

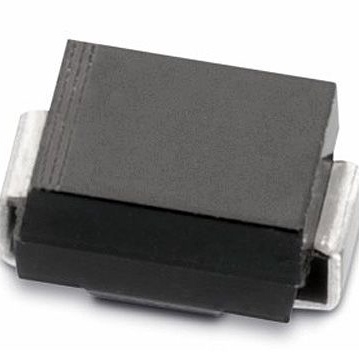

WURTH TVS二极管/ESD抑制器 824521431

824521431概述

    WE-TVSP Power TVS Diode 技术手册

    1. 产品简介


    WE-TVSP Power TVS(瞬态电压抑制)二极管是一种专门设计用于一般电子设备的保护元件。这种二极管具有双向导电特性,主要用于保护电路免受过电压冲击。它广泛应用于工业控制、通信设备、汽车电子、医疗设备等领域,为敏感电路提供可靠的保护。

    2. 技术参数


    - 封装尺寸: DO-214AA
    - 外形尺寸:
    - 长度:2.4 ± 0.25 mm
    - 宽度:2.3 ± 0.17 mm
    - 高度:4.32 ± 0.25 mm
    - 顶部凸起高度:1.14 ± 0.4 mm
    - 焊盘间距:5.4 ± 0.2 mm
    - 焊盘宽度:2.08 ± 0.12 mm
    - 铜垫宽度:3.62 ± 0.32 mm
    - 电气特性:
    - DC 操作电压:43 V 最大值
    - 反向击穿电压:50.3 V ±5%(1 mA)
    - 击穿电压:69.4 V 最大值
    - 峰值脉冲电流:8.7 A 最大值(10/1000 µs)
    - 泄漏电流:1 µA 最大值(VDC)
    - 稳态功率耗散:5 W 最大值(TA = 50°C)
    - 脉冲功率耗散:600 W 最大值(10/1000 µs)
    - 极性:双向

    3. 产品特点和优势


    - 高可靠性: 符合RoHS、REACH和UL认证标准。
    - 高温耐受性: 工作温度范围为-65°C至+150°C,适用于极端环境。
    - 防潮性能: 适用于潮湿环境,存储湿度低于75%。
    - 快速响应: 在10/1000 µs条件下的峰值脉冲电流可达8.7 A,有效吸收瞬态电压冲击。
    - 低泄漏电流: 漏电电流小于1 µA,确保长期稳定性。

    4. 应用案例和使用建议


    - 应用案例: 在工业控制设备中作为电源线路的过电压保护。
    - 使用建议:
    - 焊接注意事项: 确保焊料温度在规定的范围内,以避免损坏。
    - 清洁和洗剂处理: 避免使用可能损坏外壳或标记的清洁剂。
    - 密封处理: 如果需要进行封装处理,确保封装材料不会影响内部组件的完整性。

    5. 兼容性和支持


    - 兼容性: 与现有电子设备兼容良好,适用于大多数通用电路板。
    - 技术支持: 提供全面的技术支持和售后服务,包括设计咨询和故障排除服务。

    6. 常见问题与解决方案


    - 问题: 组件在焊接过程中损坏。
    - 解决方案: 确保焊接温度和时间符合技术规范。
    - 问题: 组件失效。
    - 解决方案: 检查使用条件是否符合技术规范,必要时进行重新测试和验证。

    7. 总结和推荐


    综上所述,WE-TVSP Power TVS 二极管是一款高性能、高可靠性的保护元件,适用于多种应用场景。其出色的耐温性能、低泄漏电流和快速响应能力使其成为保护敏感电路的理想选择。我们强烈推荐使用这款产品,尤其是在需要高效过电压保护的场合。

824521431参数

参数
箝位电压 69.4V
击穿电压 50.3V
峰值脉冲电流 8.7A
峰值脉冲功率 600W
极性 双向
工作电压 43V
长*宽*高 4.32mm(长度)*2.3mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
