613010143121

厂牌: WURTH

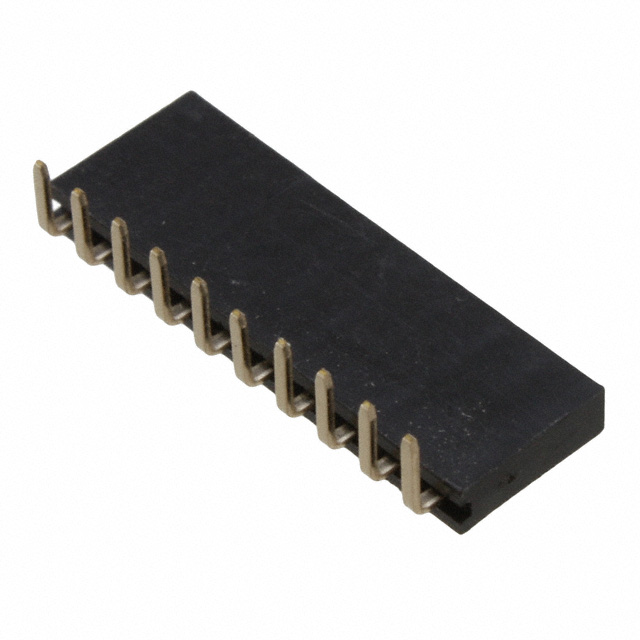

产品描述: Wurth Elektronik 2.54mm间距10p单排排母 THT 母头, WR-PHD系列, 直角, 通孔安装
供应商型号: 2984319
供应商: 海外现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 613010143121

613010143121概述


    产品简介


    本产品为2.54mm角度插座接头,属于连接器类电子元器件,广泛应用于各种电子设备中。它具备优异的电气性能和可靠的机械结构,适用于各种高要求的应用场合。

    技术参数


    - 材料
    - 绝缘体:聚对苯二甲酸丁二醇酯(PBT)
    - 燃烧等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:金
    - 质量等级:符合CECC 75 301-802标准
    - 节距:2.54mm
    - 工作温度范围:-40°C 至 125°C
    - 电气特性
    - 电流容量:3A
    - 工作电压:250V AC
    - 绝缘电阻:>1000 MΩ
    - 耐压:500V AC/min
    - 接触电阻:≤20 mΩ
    - 焊接工艺:仅限波峰焊接
    - 包装方式:托盘包装
    - 尺寸规格
    - A = 2.54 × (PIN - 1)
    - B = 2.54 × (POS) + 0.5

    产品特点和优势


    这款2.54mm角度插座接头具有如下独特功能和优势:
    - 高可靠性:通过严格的质量控制和测试,确保在极端条件下依然保持稳定性能。
    - 广泛适用性:适用于广泛的温度范围,可在恶劣环境下正常工作。
    - 易操作性:独特的接触设计和镀金工艺,保证良好的接触性能和可靠性。
    - 环保设计:符合RoHS标准,无铅且环境友好。

    应用案例和使用建议


    该接头已成功应用于多种电子设备中,如通信设备、工业自动化设备和消费电子产品等。以下是使用建议:
    - 使用时注意:请避免直接机械冲击或重压产品,以免损坏接触区域。
    - 清洗建议:由于产品不适合水洗,建议使用非有机溶剂进行清洗以保持长期稳定性。
    - 焊接规范:严格按照威图公司的焊接规范执行焊接,否则可能会影响保修。

    兼容性和支持


    该产品仅与威图公司指定的其他产品或工具兼容。如有任何技术支持需求,可联系威图公司的销售工程师或内部销售人员获取帮助。

    常见问题与解决方案


    - 问题1:产品在高温下工作不稳定
    - 解决方案:确认产品的工作温度在制造商规定的范围内,并检查电路设计是否满足要求。
    - 问题2:焊接后出现焊接不良现象
    - 解决方案:请确保遵循正确的焊接工艺流程,如使用适当的焊锡膏和波峰焊接工艺。

    总结和推荐


    总体来看,这款2.54mm角度插座接头凭借其出色的电气性能和可靠的设计,在各类高要求的应用场合中表现优异。它不仅满足基本的技术要求,还能应对复杂的工作环境。对于需要高性能连接器的电子设备制造商而言,这是一款值得信赖的产品。强烈推荐在相关应用场景中选用该产品。

613010143121参数

参数
类型 Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 -
间距-配接 2.54mm
针脚数 10pin
防护等级 -
排数 1
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 托盘

613010143121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

613010143121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 613010143121 613010143121数据手册

613010143121封装设计

查看详情并下载
Symbol
Footprint
3D Model
