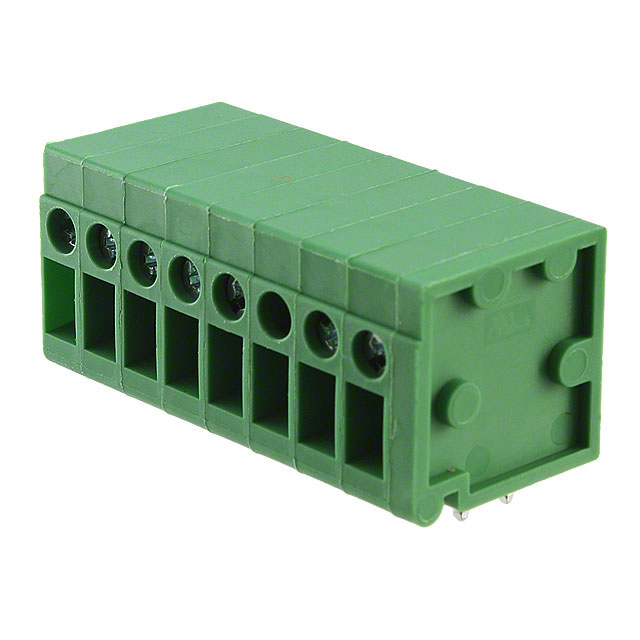

691126710008B

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 126B系列, 8路, 5mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-4371-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691126710008B

691126710008B概述


    产品简介


    SERIE 126B - 5.0mm Horizontal Entry with Stamping Clamp
    SERIE 126B 是一款高性能的电气连接器,适用于多种工业和商业应用。这款连接器具有水平插入功能,配有冲压夹具,可以实现稳定的电线固定。它广泛应用于汽车、工业自动化、通信设备和家用电器等领域。

    技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:钢锌电镀
    - 接触针:黄铜(CuZn)
    - 焊接尾部表面电镀:锡
    - 终端螺丝:钢锌电镀
    - 终端螺丝槽型:"+"
    - 线路保护罩:钢
    - 环境
    - 工作温度范围:-40°C 至 105°C
    - 符合 RoHS 和无铅标准
    - 电气特性
    - 电流额定值:20A
    - 工作电压:300VAC
    - 耐压:2.0KV
    - 接触电阻:最大 20 毫欧
    - 机械特性
    - 固体线:30-12 AWG / 0.05-3.3 mm²
    - 绞合线:30-12 AWG / 0.05-3.3 mm²
    - 扭矩:4.0 Lb-In / 0.45 Nm
    - 剥线长度:9 mm
    - 节距:5.00 mm
    - 包装:盒装

    产品特点和优势


    SERIE 126B 连接器采用先进的材料和技术,确保了其在恶劣环境下的可靠性和稳定性。其显著优势如下:
    - 阻燃性:通过 UL94-V0 认证,能在高温环境下保持稳定,减少火灾风险。
    - 高电流承载能力:电流额定值高达 20A,适用于大功率应用。
    - 宽工作温度范围:可以在极端温度条件下正常工作,适用性广。
    - 稳定的接触性能:接触电阻小,保证了高效可靠的电力传输。
    - 兼容性强:支持各种标准线缆规格,适用于多种应用场景。

    应用案例和使用建议


    应用场景:SERIE 126B 连接器常用于汽车电子系统、工业自动化控制装置、通信基站设备及家庭电气系统。例如,在汽车行业中,该连接器可用于传感器与控制单元之间的连接;在工业自动化中,它可以用于电机和控制面板的连接。
    使用建议:
    - 正确剥线长度:建议将电线剥至 9 mm 长度,以确保良好的连接。
    - 扭矩管理:建议使用专用工具紧固螺丝,扭矩为 4.0 Lb-In 或 0.45 Nm,避免过度紧固导致损坏。
    - 注意环境温度:在极端温度环境中使用时,需特别关注连接器的工作温度限制,确保安全运行。

    兼容性和支持


    - 兼容性:SERIE 126B 可与市场上主流的 30-12 AWG 规格线缆配套使用。同时,该连接器还支持多种不同的终端螺丝类型,可适应不同客户的需要。
    - 技术支持:厂商提供详尽的技术文档和支持服务,确保用户能够正确安装和使用该产品。如有任何技术问题,可通过厂商官方渠道获得及时的帮助和解答。

    常见问题与解决方案


    - 问题:连接器无法正确插入电线
    - 解决方案:检查电线剥线长度是否符合 9 mm,确认电线规格是否符合要求。
    - 问题:连接松动
    - 解决方案:重新紧固终端螺丝,确保达到指定扭矩(4.0 Lb-In 或 0.45 Nm)。
    - 问题:接触电阻过高
    - 解决方案:检查连接器是否清洁,无杂质影响。如仍存在问题,考虑更换新的连接器。

    总结和推荐


    SERIE 126B 连接器是一款在设计和制造上精益求精的产品,具有出色的阻燃性能、高电流承载能力和广泛的温度适用范围。其在汽车、工业自动化、通信设备和家用电器等领域的应用前景广阔。无论是从技术指标还是实际应用来看,这款连接器都是值得推荐的高品质选择。因此,强烈推荐SERIE 126B连接器用于相关领域的设备中。
