824551511

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 双向TVS二极管, 最大钳位电压 82.4V, 贴片安装, DO-214AB (SMC)封装, 最小击穿电压 59.7V
供应商型号: 9217112
供应商: 海外现货
标准整包数: 10

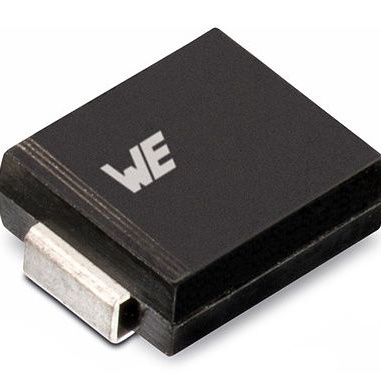

WURTH TVS二极管/ESD抑制器 824551511

824551511概述

    WE-TVSP Power TVS Diode 技术手册

    1. 产品简介


    WE-TVSP Power TVS Diode(瞬态电压抑制二极管) 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的一种电子元件,主要用于通用电子设备中的电压保护和管理。它具有双向导电性,能够在瞬间将高电压抑制到安全水平,从而保护敏感电子元件免受过电压损害。这种二极管广泛应用于通信设备、工业控制、汽车电子、计算机系统等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 11.4±0.38 x 7.94±0.19 x 3.05±0.15 mm (Scale - 4:1) |
    | 标记 | DFZ |
    | 推荐焊盘图案尺寸 | 3.30 x 4.70 x 9.30 x 2.30 mm (Scale - 4:1) |
    | DC 工作电压 | 51 V max |
    | (反向)击穿电压 | 59.7 V ±5% |
    | 钳位电压 | 82.4 V max |
    | (反向)峰值脉冲电流 | 36.4 A max |
    | 泄漏电流 | 2 μA max |
    | 稳态功率耗散 | TA = 50 °C时,6.5 W max |
    | 脉冲功率耗散 | 10/1000 µs时,3000 W max |

    3. 产品特点和优势


    WE-TVSP Power TVS Diode 具备以下特点和优势:
    - 双向导电性:适用于各种电路设计,提供更灵活的应用选择。
    - 快速响应:能在纳秒级时间内抑制瞬态电压,确保电路安全。
    - 高可靠性:额定工作温度范围宽,从 -65°C 到 +150°C,适用于恶劣环境。
    - 低泄漏电流:减少电路功耗,延长使用寿命。
    - 封装尺寸小:占用空间少,适用于紧凑型设计。

    4. 应用案例和使用建议


    WE-TVSP Power TVS Diode 广泛应用于以下几个领域:
    - 通信设备:保护通信接口免受雷击和其他瞬态电压冲击。
    - 工业控制系统:确保在工业环境中电子元件的稳定运行。
    - 汽车电子:保护汽车电子系统不受电压突变影响。
    使用建议:
    - 在设计电路时,要严格遵循推荐的焊盘图案尺寸,以保证焊接质量和电气性能。
    - 确保二极管工作在规定的电压范围内,避免超负荷运行导致损坏。
    - 在高温环境下使用时,需注意散热措施,防止温度超过+150°C。

    5. 兼容性和支持


    - 兼容性:该二极管与大多数标准 PCB 设计兼容,便于集成到现有系统中。
    - 支持:制造商提供详细的安装指南和技术支持,确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:二极管无法正常工作,可能是由于焊接不牢固导致。
    - 解决方案:检查焊接质量,必要时重新焊接。
    - 问题2:温度过高导致性能下降。
    - 解决方案:增加散热措施,如使用散热片或风扇。
    - 问题3:电路出现短路。
    - 解决方案:检查电路连接,确保无误后重新通电测试。

    7. 总结和推荐


    WE-TVSP Power TVS Diode 是一款高性能的瞬态电压抑制二极管,具备出色的电气特性和广泛的应用范围。其双向导电性和快速响应能力使其成为各类电子设备中的重要保护组件。建议在需要高可靠性电压保护的应用中优先考虑使用此产品。然而,需要注意的是,在某些特定的安全关键应用中,必须严格按照制造商的技术要求进行操作和维护,以确保系统的安全性。

824551511参数

参数
峰值脉冲功率 3KW
极性 双向
工作电压 51V
箝位电压 82.4V
击穿电压 59.7V
峰值脉冲电流 36.4A
长*宽*高 6.86mm(长度)*2.34mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售

824551511厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

824551511数据手册

厂牌 PDF简要描述 下载
WURTH TVS二极管/ESD抑制器 WURTH 824551511 824551511数据手册

824551511封装设计

查看详情并下载
Symbol
Footprint
3D Model
