64901829522

厂牌: WURTH
产品描述: Wurth Elektronik 4.2mm间距18p双排排针 线对板连接器, WR-MPC4系列, 直角, 通孔安装
供应商型号: 8284928
供应商: 海外现货
标准整包数: 5

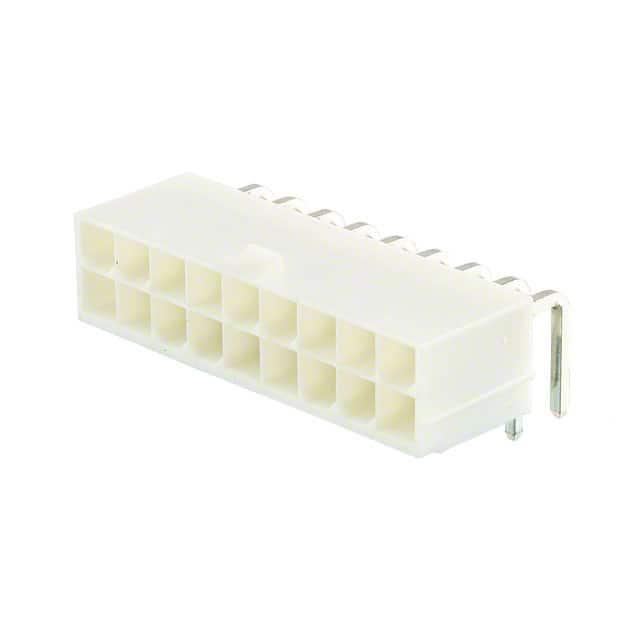

WURTH 矩形连接器 - 针座 - 公插针 64901829522

64901829522概述


    产品简介


    本电子元器件是一种4.20mm间距的公头双排直角插头(Male Dual Row Right Angle Header)。它广泛应用于各种电子设备中,包括一般电子设备、航空、核控制、潜艇、交通运输等领域,尤其适合需要高安全性和可靠性的场合。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 4.20mm |
    | 材料 | 绝缘体:尼龙66;阻燃等级:UL94-V0;颜色:白色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 锡 |
    | 质量等级 | 25次插拔循环 |
    | 工作温度范围 | -40°C 至 105°C |
    | 电气规格 | 最大电流:6A至9A;工作电压:600VAC;绝缘电阻:>1000 MΩ;耐压测试:1500 VAC/MN;接触电阻:最大10mΩ |
    | 包装方式 | 盘装 |

    产品特点和优势


    该产品具有以下特点和优势:
    1. 高可靠性:通过25次插拔循环的质量等级认证,保证长期稳定运行。
    2. 宽温范围:能够在-40°C至105°C的极端环境中正常工作。
    3. 高安全性:阻燃等级达到UL94-V0标准,确保在高温环境下不会引起火灾。
    4. 高载流能力:最大电流承载能力高达9A,适用于大功率应用。
    5. 兼容性:支持多种电路配置,满足不同应用需求。

    应用案例和使用建议


    应用案例
    这种插头常用于工业自动化控制系统、汽车电子系统、通信设备等领域。例如,在一个工业自动化控制系统中,它被用来连接各种传感器和执行器,实现信号传输和控制。
    使用建议
    1. 温度管理:在极端环境下使用时,注意散热问题,避免温度过高导致损坏。
    2. 电流匹配:根据实际应用选择合适的电流承载能力,避免过载。
    3. 正确安装:严格按照手册中的指示进行安装,以确保接线正确无误。

    兼容性和支持


    该产品符合JEPDEC无铅焊接工艺要求,可与多种其他电子元件兼容。制造商提供了详尽的技术支持和售后服务,包括产品咨询、安装指导和技术文档下载。

    常见问题与解决方案


    1. 问:如何判断接触电阻是否正常?
    - 答:通过万用表测量接触点两端的电阻,若小于10mΩ则正常。

    2. 问:产品长时间未使用后插拔困难怎么办?
    - 答:可以适当润滑插头内部,但要避免油渍污染电路板。

    总结和推荐


    综上所述,这款4.20mm间距的公头双排直角插头具备高可靠性、宽温度范围和高载流能力等特点,适用于多种严苛环境下的应用。建议在需要高安全性和可靠性的场合使用此产品,并严格按照手册指导操作,以确保最佳效果。

64901829522参数

参数
额定电流 6A
触头镀层厚度 - 配接 -
颜色 白色
间距-配接 4.2mm
防护等级 -
触头镀层 - 配接
排数 2
类型 Header,Locking Ramp
针脚数 18pin
长*宽*高 10mm(长度)*39mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

64901829522厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

64901829522数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 64901829522 64901829522数据手册

64901829522封装设计

查看详情并下载
Symbol
Footprint
3D Model
