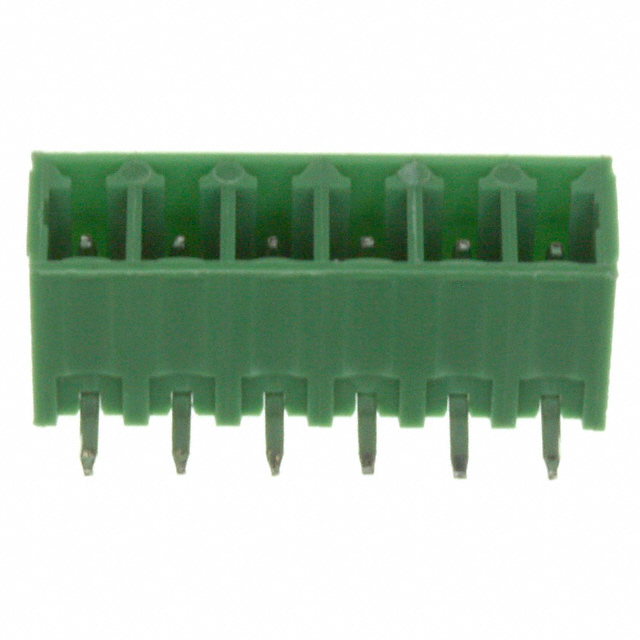

691322310006

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距6p插拔式接线端子 插座头, 322系列, 300.0 v, 焊接
供应商型号: 732-2092-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691322310006

691322310006概述


    产品简介


    SERIE 322 - 3.81MM 水平PCB端子台(WR-TBL)是一种专为印刷电路板设计的连接器,主要应用于通用电子产品中。该系列产品通过了UL、cULus和VDE认证,确保其在电气安全方面的高标准。这款端子台由耐用材料制成,能够在-40°C至105°C的宽广温度范围内稳定工作。

    技术参数


    - 材料:
    - 绝缘体:PA66(具有UL94-V0阻燃等级)
    - 接触针:黄铜(CuZn)
    - 焊接尾镀层:锡
    - 环境条件:
    - 工作温度范围:-40°C 至 105°C
    - 遵循RoHS标准和无铅标准
    - 电气特性:
    - 电流额定值:10A
    - 工作电压:300 VAC
    - 耐压:1.6 kV(初始)/2.5 kV(最终)
    - 接触电阻:最大20毫欧
    - 机械特性:
    - 节距:3.81 mm
    - 包装和尺寸:
    - 包装:箱式
    - 尺寸:具体尺寸需根据插针数量计算(A = (插针数-1) x 节距,B = ((插针数-1) x 节距) + 5)

    产品特点和优势


    - 高可靠性: 通过了多项国际认证,适用于各种恶劣环境下的应用。
    - 宽温范围: 在极端温度条件下依然能保持稳定的工作状态。
    - 耐火性: 采用UL94-V0阻燃材料,确保在火灾情况下降低危险。
    - 兼容性强: 具备良好的电气特性和机械强度,易于与其他标准电子元器件集成。

    应用案例和使用建议


    应用案例:
    该端子台广泛应用于消费电子、工业控制设备等领域。例如,在汽车控制模块中,它可用于连接复杂的传感器网络,保证信号传输的稳定性;在医疗设备中,可以确保设备的安全运行。
    使用建议:
    1. 确保正确安装: 插针应严格按照制造商的指引安装,以避免接触不良。
    2. 定期检查: 在极端环境下使用时,应定期检查端子台的状态,确保其始终处于最佳工作状态。
    3. 注意温度限制: 虽然产品可以在较宽的温度范围内工作,但在极端条件下仍需采取额外的防护措施。

    兼容性和支持


    - 兼容性: 该端子台与多种标准PCB设计兼容,便于集成到不同的系统中。
    - 支持和服务: 厂商提供详尽的技术文档和支持服务,用户可以通过制造商的网站或技术支持热线获取相关信息。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案: 检查端子台是否安装正确,重新焊接可能受损的焊点。
    - 问题2:无法正常通电
    - 解决方案: 确认所有连接器都已正确安装,并检查电源输入是否有问题。
    - 问题3:端子台损坏
    - 解决方案: 检查是否遭受过物理损伤,如有必要,请联系制造商进行更换。

    总结和推荐


    总体而言,SERIE 322 - 3.81MM水平PCB端子台是一款高性能且可靠的产品,适用于各种严苛的应用场景。无论是从材料选择、电气性能还是环境适应性来看,它都表现出色。考虑到其卓越的品质和广泛的适用性,我们强烈推荐此产品用于需要高度可靠连接的应用场合。

691322310006参数

参数
长*宽*高 43.55mm(长度)*7mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691322310006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691322310006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691322310006 691322310006数据手册

691322310006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.725 ¥ 14.5763
10+ $ 1.5217 ¥ 12.8585
50+ $ 1.2759 ¥ 10.6775
100+ $ 1.2112 ¥ 10.1361
500+ $ 1.0839 ¥ 9.0708
库存: 589
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.57
