691305140002

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距2p插拔式接线端子 插座头, 3051系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: 10B-3767130-4
供应商: 国内现货
标准整包数: 10
WURTH 接线座- 接头/插头和插口 691305140002

691305140002概述

    高质量文章:3051系列3.50mm水平型PCB接线端子

    产品简介

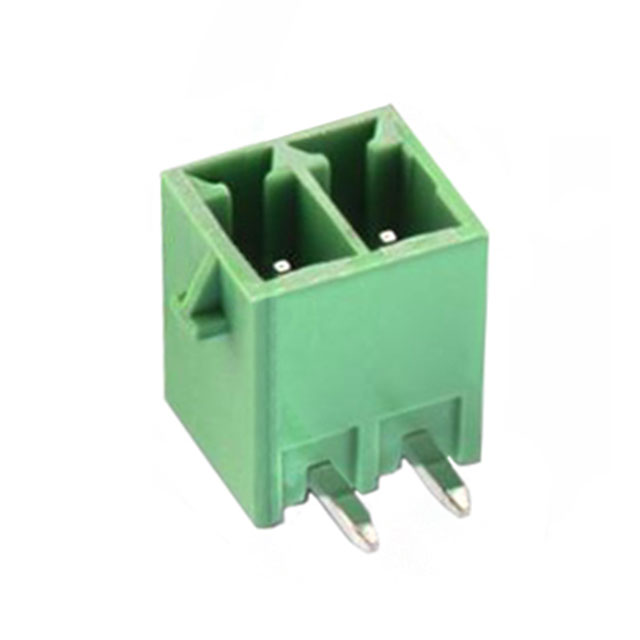

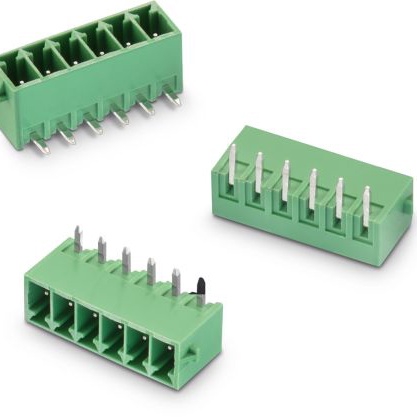

    3051系列3.50mm水平型PCB接线端子(型号:691305140002)是一款专为通用电子设备设计的产品。该接线端子具有2个引脚,采用塑料锁定机制,可有效提升连接稳定性和安全性。产品适用于多种通用电子设备,如工业自动化、通信设备、消费电子产品等领域。

    技术参数


    - 尺寸:引脚间距(Pitch)为3.5mm,长度范围从10.5mm到87.5mm。
    - 引脚:每款产品的引脚数量不同,最大可达24个引脚。
    - 绝缘材料:PA66材质,达到UL94 V-0阻燃等级。
    - 接触材料:铜合金,表面镀锡,确保高导电性。
    - 电气特性:额定电流为12A,工作电压为300V(AC),耐压测试达2500V(AC),接触电阻小于20mΩ。
    - 操作温度:-40°C至+105°C。
    - 认证:通过UL认证(E315414)。

    产品特点和优势


    1. 高可靠性:通过严格的机械强度和电气测试,确保长期稳定运行。
    2. 广泛的温度适应性:工作温度范围宽,适合各种环境条件。
    3. 阻燃材料:PA66材质具有出色的阻燃性能,保证安全使用。
    4. 抗腐蚀镀层:镀锡铜合金接触材料提供优异的抗腐蚀性能。
    5. 塑料锁定机制:增强连接稳定性,防止意外脱落。

    应用案例和使用建议


    1. 工业自动化:用于设备内部布线,连接传感器、执行器等设备。
    2. 通信设备:可用于交换机、路由器等通信设备的内部连接。
    3. 消费电子产品:如电视机、洗衣机等家用电器内部布线。
    使用建议:
    - 在安装时确保引脚垂直于PCB板面,以确保连接稳定。
    - 避免对引脚施加过大的力,以免损坏连接点。
    - 使用符合WE公司标准的焊接工艺,以确保良好的焊接效果。

    兼容性和支持


    1. 兼容性:此产品可以与其他Würth Elektronik eiSos的产品兼容使用。
    2. 技术支持:Würth Elektronik eiSos提供详尽的技术文档和客户支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问:产品如何清洗?
    - 答:避免用水或其他清洁剂清洗,使用柔软的刷子轻柔清洗,以防损伤。
    2. 问:焊接时应注意什么?
    - 答:焊接时需遵循WE公司的焊接规范,确保焊接质量。
    3. 问:存储时有什么注意事项?
    - 答:存放在干燥环境中,且应在生产日期后的12个月内使用,否则可能会导致焊锡性能下降。

    总结和推荐


    3051系列3.50mm水平型PCB接线端子凭借其高可靠性和广泛适用性,在多个领域具有显著的优势。虽然不推荐在涉及人身安全的场合使用,但对于大多数通用电子设备来说,该产品是可靠的选择。我们强烈推荐此产品用于需要稳定电气连接的各类应用场合。

691305140002参数

参数
长*宽*高 7mm*9.2mm*7.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

691305140002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305140002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305140002 691305140002数据手册

691305140002封装设计

查看详情并下载
Symbol
Footprint
3D Model
