690367180672

厂牌: WURTH

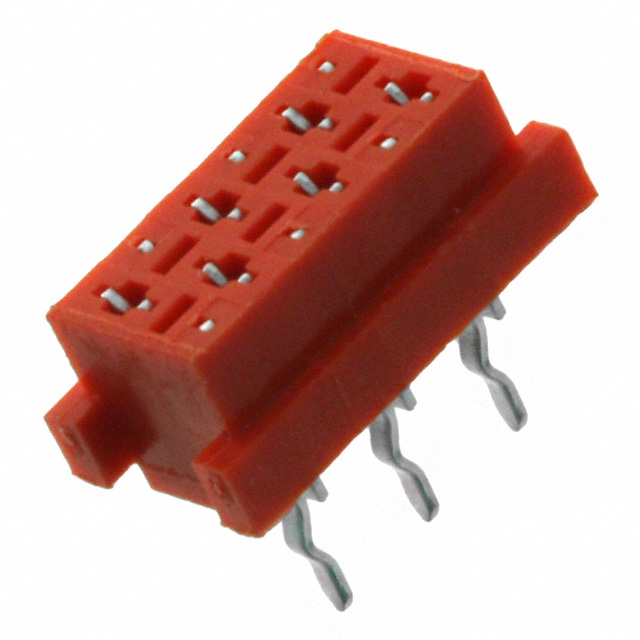

产品描述: Wurth Elektronik 1.27mm间距6p双排排母 板对板, 6903系列, 直角, 通孔安装
供应商型号: 732-1971-5-ND
供应商: Digi-Key
标准整包数: 1
WURTH 矩形连接器 - 针座 - 插座/母插口 690367180672

690367180672概述

    WR-MM Female Connector 技术手册概述

    产品简介


    WR-MM Female Connector 是一款由 Würth Elektronik eiSos GmbH & Co. KG 设计和制造的电子元件,适用于各种通用电子设备。这款电子组件具有6个引脚,并且设计时未考虑在高安全标准和高可靠性要求的设备中使用,例如军事、航空、核控制、运输信号等领域。因此,如果需要将其用于这些领域,必须获得 Würth Ele克隆tronik 的书面批准。

    技术参数


    - 物理尺寸:
    - 引脚间距(每排):2.54 mm
    - 长度 L:9.62 mm
    - 引脚间距中间值 Pl:6.35 mm
    - 引脚间距(中间):6.35 mm
    - 电气特性:
    - 工作电压:250 V (AC)
    - 额定电流 IR:1.5 A
    - 耐受电压:1 分钟内 500 V (AC)
    - 接触电阻 R:最大 10 mΩ
    - 绝缘电阻 RISO:最小 1000 MΩ
    - 工作温度范围:-40°C 至 +105°C
    - 材料特性:
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),UL94 V-0 级别,红色
    - 触点材料:磷青铜,表面镀层为无光泽锡覆盖镍
    - 耐久性:
    - 插拔循环次数:25 次

    产品特点和优势


    - 高性能:接触电阻低至 10 mΩ,保证了良好的电气连接性能。
    - 可靠性高:额定电流达 1.5 A,工作电压可达 250 V (AC),能够满足多种应用需求。
    - 宽温域适用:工作温度范围从 -40°C 到 +105°C,适应广泛的环境条件。
    - 易于安装:带有卡扣结构,方便插拔操作,提高了装配效率。
    - 材料耐用:使用 UL94 V-0 级别的 PBT 材料和磷青铜触点,具备优良的机械和化学稳定性。

    应用案例和使用建议


    应用案例:
    - 在汽车电子设备、工业自动化设备和通信设备中广泛应用。
    - 适合用于需要多个电气连接的应用场合。
    使用建议:
    - 在组装过程中,确保所有连接牢固,避免直接机械冲击到连接器。
    - 清洗和包装过程中要注意避免使用可能损害连接器的物质。
    - 保持适当的存储条件,最长储存期限不应超过12个月。

    兼容性和支持


    - 该连接器的设计旨在与 Würth Elektronik eiSos GmbH & Co. KG 的其他部件和工具配合使用。
    - 客户可以联系制造商获取技术支持和售后服务。

    常见问题与解决方案


    - 问题:连接器在长时间使用后,接触电阻增加。
    - 解决方案:检查连接器是否有污垢或腐蚀,及时清理并确保正确安装。
    - 问题:连接器引脚变形。
    - 解决方案:避免过度操作,使用正确的工具进行装配,以防止损坏。

    总结和推荐


    WR-MM Female Connector 是一款适用于通用电子设备的高性能连接器,具备较高的可靠性和良好的电气性能。在遵循正确安装和使用指南的情况下,它能够胜任各种复杂的工作环境。虽然不推荐在高安全标准要求的设备中使用,但在普通电子设备中表现出色。总体而言,它是一款值得推荐的产品。

690367180672参数

参数
排数 2
额定电流 1.5A
防护等级 -
触头镀层 - 配接
颜色 红色
触头镀层厚度 - 配接 -
类型 Push-Pull,Receptacle
间距-配接 2.54mm
针脚数 6pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

690367180672厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690367180672数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 690367180672 690367180672数据手册

690367180672封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.6739 ¥ 5.6946
50+ $ 0.6474 ¥ 5.4701
100+ $ 0.599 ¥ 5.0132
250+ $ 0.5363 ¥ 4.4886
库存: 1330
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
