610306243021

厂牌: WURTH

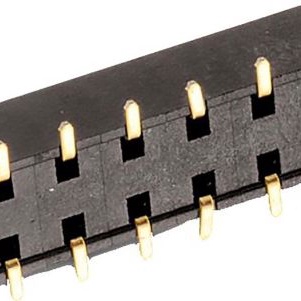

产品描述: Wurth Elektronik 2.54间距6p双排排母 底部插入, WR-PHD系列, 垂直, 表面
供应商型号: ET-2827943
供应商: 海外现货
标准整包数: 1000
WURTH 矩形连接器 - 阵列/边缘型/夹层式(板对板) 610306243021

610306243021概述


    产品简介


    本技术手册描述的是一个适用于表面贴装技术(SMT)的双排插座,型号为610 3xx 243 021,由Wurth Elektronik公司生产。这种插座采用底部进线方式,主要用于通用电子产品。它的核心功能是作为电路板上的连接器,允许两组引脚通过表面贴装技术进行连接。这种连接器具有多种尺寸规格,适用于不同的引脚数量,如6个、10个、14个、4个、8个、12个、16个、20个等。

    技术参数


    - 材料
    - 绝缘体:PA 6T(聚酰胺)
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点类型:冲压
    - 触点镀层:金
    - 质量等级:符合CECC 75 301-802标准
    - 环境
    - 工作温度范围:-40°C 到 125°C
    - 符合无铅和RoHS标准
    - 电气
    - 电流额定值:3A
    - 工作电压:250VAC
    - 绝缘电阻:>1000 MΩ
    - 介电耐压:500VAC/分钟
    - 接触电阻:最大20mΩ
    - 焊接
    - 采用JEDEC无铅回流焊
    - 尺寸
    - A = 2.54 x (PIN/2 - 1)
    - B = 2.54 x (PIN/2)
    - C = 根据引脚数不同而变化,例如:6、10、14...引脚时为5.8mm;4引脚时为4.8mm;8、12、16、20...引脚时为8.3mm

    产品特点和优势


    这种2.54mm SMT双排插座的独特之处在于它采用了先进的PA 6T绝缘材料,具有UL94-V0阻燃等级,并且在高温环境下仍能保持良好的性能。此外,其镀金的接触点提高了导电性能和使用寿命。这些特点使得该插座非常适合用于高可靠性要求的应用场合,如工业控制、医疗设备和通信设备。

    应用案例和使用建议


    这种插座因其广泛的适用性,在多种电子产品中都有应用,包括工业控制设备、医疗设备、通信设备等。例如,在工业控制系统中,它可以用于连接不同子系统的电路板,确保高效的数据传输和信号传递。
    使用建议:
    - 在安装过程中,确保焊接条件符合JEDEC无铅回流焊标准,以保证良好的焊接效果。
    - 定期检查插座的接触电阻,以确保其始终处于良好状态。
    - 在需要极高可靠性的场合下,建议进行额外的安全性评估。

    兼容性和支持


    该插座具有良好的兼容性,可以与其他标准SMT连接器配合使用。Wurth Elektronik公司提供详细的技术文档和支持,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 插座的接触电阻过高。
    - 解决方案: 检查焊接是否符合JEDEC标准,必要时重新焊接。
    - 问题2: 插座在高温环境下性能下降。
    - 解决方案: 确认插座的工作温度在-40°C到125°C范围内,若超出范围则需采取相应的散热措施。
    - 问题3: 插座在安装过程中损坏。
    - 解决方案: 仔细阅读安装说明,确保操作规范,如有必要,请联系技术支持。

    总结和推荐


    总的来说,这款2.54mm SMT双排插座凭借其卓越的电气性能和环境适应性,成为高可靠性应用的理想选择。它在多种应用场景中表现出色,并且Wurth Elektronik提供了良好的技术支持和服务保障。因此,强烈推荐此款产品用于各种对可靠性要求较高的电子产品设计中。

610306243021参数

参数
间距 2.54mm
排数 2
触头镀层 -
板上高度 -
针脚数 -
接合堆叠高度 -
触头镀层厚度 -
类型 底部插入
安装方式 贴片安装

610306243021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

610306243021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 阵列/边缘型/夹层式(板对板) WURTH 610306243021 610306243021数据手册

610306243021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 2.0935 ¥ 17.6904
5000+ $ 1.8706 ¥ 15.8067
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 17690.4
