824541261

产品分类: TVS二极管/ESD抑制器
厂牌: WURTH
产品描述: Wurth Elektronik 双向TVS二极管, 最大钳位电压 42.1V, 贴片安装, DO-214AB (SMC)封装, 最小击穿电压 30.4V
供应商型号: 9217771
供应商: 海外现货
标准整包数: 10

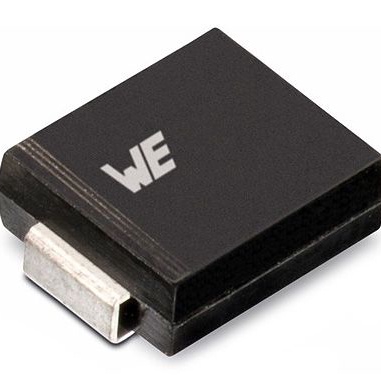

WURTH TVS二极管/ESD抑制器 824541261

824541261概述

    WE-TVSP Power TVS Diode 技术手册

    1. 产品简介


    WE-TVSP Power TVS Diode 是一种瞬态电压抑制二极管(TVS Diode),专为一般电子设备设计和开发。这种二极管主要用于保护电路免受电压突变(如静电放电、电涌和雷击)的影响,确保系统的安全稳定运行。其主要功能是在电路过压时迅速导通,吸收电流并限制电压幅度,从而保护后续的敏感组件不受损害。适用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    - 外形尺寸:见下表,单位为毫米(mm)
    - 长度:1.14 ± 0.38
    - 宽度:7.94 ± 0.19
    - 厚度:3.05 ± 0.15
    - 工作环境:
    - 存储条件:<40°C,<75%RH
    - 操作温度范围:-65°C 至 +150°C
    - 电气特性:
    - 最大直流工作电压:26 V
    - 反向击穿电压:1 mA 时为 30.4 V(±5%)
    - 峰值钳位电压:IPEAK 时为 42.1 V(最大值)
    - 最大峰值脉冲电流:10/1000 µs 时为 35.7 A
    - 漏电流:VDC 时为 1 µA(最大值)
    - 稳态功率耗散:TA = 50°C 时为 6.5 W(最大值)
    - 脉冲功率耗散:10/1000 µs 时为 1500 W(最大值)

    3. 产品特点和优势


    - 高可靠性:符合RoHS、REACH和无卤素标准,确保环保且高度可靠。
    - 广泛的工作温度范围:-65°C至+150°C,适用于各种极端环境。
    - 高瞬态电压吸收能力:有效保护电路免受过电压冲击。
    - 超低泄漏电流:在直流电压下的泄漏电流仅为1 µA,有助于提高电路整体性能。
    - 多种认证:UL认证,保证了产品的安全性和稳定性。

    4. 应用案例和使用建议


    典型应用场景:通信设备、电源系统、汽车电子、工业自动化等。这些场景中,瞬态电压可能会导致设备损坏,因此需要使用WE-TVSP来保护核心电路。
    使用建议:
    - 确保使用符合要求的焊接曲线进行回流焊接,避免因焊接不当造成损坏。
    - 避免暴露在直接阳光下,减少外部因素对二极管性能的影响。
    - 在安装过程中,避免剧烈震动和撞击,防止机械损伤。

    5. 兼容性和支持


    兼容性:该二极管适用于标准的SMT贴片工艺,易于集成到各种电路板上。
    厂商支持:Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术文档和支持服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题:产品在长时间储存后出现焊接不良现象。
    - 解决方案:确保所有产品在12个月内使用完毕,否则可能会影响焊点的质量。
    - 问题:产品在高温环境下工作,出现异常表现。
    - 解决方案:检查产品的工作温度范围,确认是否超出范围,并采取相应散热措施。

    7. 总结和推荐


    总结:WE-TVSP Power TVS Diode 以其出色的瞬态电压吸收能力和宽泛的工作温度范围,在各类应用中表现出色。通过多项国际认证,确保其高性能和高可靠性。
    推荐:鉴于其卓越的性能和广泛的适用性,我们强烈推荐在通信设备、工业自动化和其他需要高可靠性的场合使用该产品。如果能在设计阶段充分考虑其特性并合理使用,WE-TVSP将会成为您系统的理想选择。

824541261参数

参数
峰值脉冲功率 1.5KW
极性 双向
工作电压 26V
箝位电压 42.1V
击穿电压 30.4V
峰值脉冲电流 35.7A
长*宽*高 6.86mm(长度)*2.34mm(高度)
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

824541261厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

824541261数据手册

厂牌 PDF简要描述 下载
WURTH TVS二极管/ESD抑制器 WURTH 824541261 824541261数据手册

824541261封装设计

查看详情并下载
Symbol
Footprint
3D Model
