691216410003

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2164系列, 3路, 7.62mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 10B-3768504-4
供应商: 国内现货
标准整包数: 1
WURTH 接线板-线至板 691216410003

691216410003概述


    产品简介

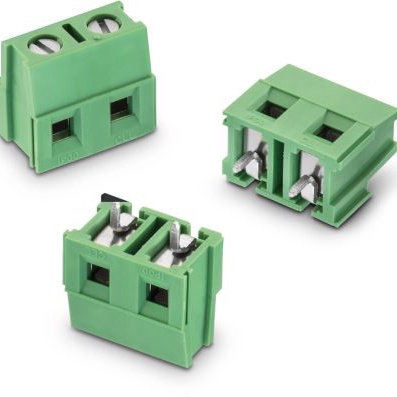

    这款电子元器件是一款由Würth Elektronik eiSos GmbH & Co. KG公司开发的7.62mm水平入线式上升笼夹WR-TBL,型号为691216410003。它设计用于一般电子设备,并具有多个连接针,可以用于多种应用领域,如通用电子产品装配、汽车控制等领域。然而,此产品不适合应用于安全标准要求更高的设备,除非已经执行了专门的使用协议。

    技术参数


    - 外形尺寸:L = 22.86 mm,Pin间距 = 7.62 mm
    - 电气特性:额定电流 = 14-24A,工作电压 = 300-750V(交流),耐压 = 1600-3000V(交流)
    - 机械特性:安装螺丝规格 = M3,紧固力矩 = 0.5 Nm
    - 温度范围:-30°C至+120°C
    - 材料属性:绝缘材料为PA6/66,具有UL94 V-0阻燃等级,颜色为绿色

    产品特点和优势


    该产品具有如下特点和优势:
    - 高安全性:具有较高的工作电压和耐压能力,适合在高压环境中使用。
    - 良好的导电性能:接触电阻低至20mΩ,保证信号传输的稳定性。
    - 宽泛的工作温度范围:从-30°C到+120°C,适应不同的环境需求。
    - 环保材料:符合RoHS标准,使用无铅材料,更加环保。

    应用案例和使用建议


    应用案例
    - 汽车控制:用于汽车内部电子设备的连接。
    - 通用电子产品:用于各种消费类电子产品,如家用电器、娱乐系统等。
    使用建议
    - 在焊接时,应严格遵守WE技术焊接规范,以确保焊接质量和延长产品寿命。
    - 存储时需避免暴露在潮湿环境中,最好存放在干燥、密封的原包装中。

    兼容性和支持


    该产品仅限于与Würth Elektronik自身的产品配套使用,不建议与其他制造商的产品混合使用,以免影响可靠性。同时,该公司提供技术支持和售后服务,确保客户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - Q:如何正确安装该连接器?
    - A:严格按照焊接规范进行操作,并确保安装位置正确无误。
    - Q:如果在高温环境下使用,会有什么影响?
    - A:高温可能会影响绝缘材料的性能,从而导致短路或其他故障。建议在高温环境下使用时,进行充分的测试和验证。

    总结和推荐


    总体来说,这款WR-TBL连接器非常适合应用于需要高可靠性和稳定性的电子设备中。虽然它的适用范围有限制,但对于常规的电子产品来说,它是一个非常不错的选择。我们强烈推荐用户在考虑选择时,首先确认其是否满足实际应用场景的需求,并遵循正确的安装和使用方法。

691216410003参数

参数
长*宽*高 22.86mm*9.8mm*13.8mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售

691216410003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691216410003数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691216410003 691216410003数据手册

691216410003封装设计

查看详情并下载
Symbol
Footprint
3D Model
