691412320007M

产品分类: 接线板-线至板
厂牌: WURTH

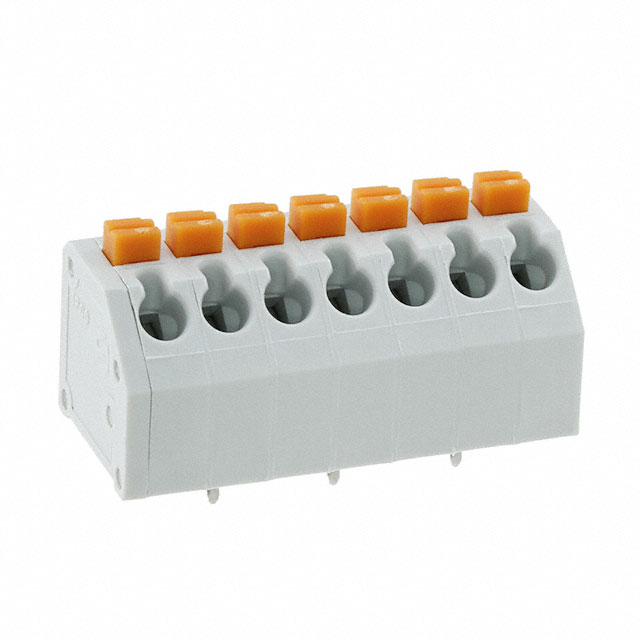

产品描述: Wurth Elektronik PCB端子台 4123M系列, 7路, 3.81mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-11142-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691412320007M

691412320007M概述


    产品简介


    本文将详细介绍Würth Elektronik eiSos GmbH & Co. KG生产的型号为691412320007M的电子元器件。这款产品属于Serie 4123 M系列,主要用于一般电子设备。它是一种螺纹无螺钉连接器,具有45度角的入口设计,适用于多种电子设备中需要可靠连接的应用场景。

    技术参数


    该产品的技术参数如下:
    - 尺寸(mm):长度L = 28.17 mm;引脚到引脚距离(中间位置)= 22.86 mm
    - 引脚数:7个
    - 绝缘材料:PA6/66
    - 阻燃等级:UL94 V-0
    - 接触材料:磷青铜
    - 镀层材料:锡
    - 工作电压:300 - 450 V(AC)
    - 额定电流:4 A
    - 耐压:1分钟内1600 - 2500 V(AC)
    - 接触电阻:20 mΩ
    - 操作温度范围:-30°C至+120°C
    - 标准:RoHS合规
    - 焊接温度:预热温度100°C至130°C;峰值温度250°C至260°C

    产品特点和优势


    1. 螺纹无螺钉设计:无需额外的紧固件,安装更加简便快捷。
    2. 高可靠性:通过了严格的电气和机械测试,确保在恶劣环境下仍能稳定工作。
    3. 广泛的工作温度范围:能够承受从-30°C到+120°C的极端环境。
    4. 高性能的接触材料:磷青铜镀锡接触片提供了出色的电性能和抗腐蚀性。
    5. 环保设计:符合RoHS标准,不含铅和其他有害物质。

    应用案例和使用建议


    该连接器广泛应用于工业控制设备、通信设备、消费电子产品等领域。例如,在工业控制系统中,可以用于电路板之间的信号传输,以保证系统的可靠运行。对于用户来说,建议在组装过程中注意不要过度施力于连接器,避免损坏接触片。此外,清洁时应使用无有机酸的清洁剂,并确保不超过推荐的清洗时间。

    兼容性和支持


    该连接器专门设计与Würth Elektronik eiSos GmbH & Co. KG的其他产品配套使用,以确保最佳性能和可靠性。公司提供全面的技术支持和售后服务,包括但不限于焊接参数设置指导、产品故障排查及技术支持等。

    常见问题与解决方案


    1. 问题:连接器安装后出现松动。
    - 解决方案:请检查安装孔是否正确且紧密配合,必要时可重新调整定位或使用定位销固定。
    2. 问题:连接器接触不良。
    - 解决方案:请确认所有引脚都正确插入,并确保焊接质量。如有需要,可用万用表测量接触电阻。
    3. 问题:清洗后连接器失效。
    - 解决方案:检查是否使用了不合适的清洁剂或清洁时间过长,应使用推荐的清洁方法和溶液。

    总结和推荐


    总的来说,Würth Elektronik eiSos GmbH & Co. KG的691412320007M连接器是一款设计精良、性能卓越的产品。其坚固耐用、工作温度范围宽泛、安全可靠等特点使其成为许多电子设备的理想选择。对于需要高度可靠性连接的场合,强烈推荐使用此款连接器。

691412320007M参数

参数
长*宽*高 28.17mm*12mm*13.2mm
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

691412320007M厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691412320007M数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691412320007M 691412320007M数据手册

691412320007M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8865 ¥ 24.3909
10+ $ 2.2849 ¥ 19.1216
50+ $ 2.0648 ¥ 17.2799
100+ $ 1.8458 ¥ 15.447
500+ $ 1.7363 ¥ 14.5305
库存: 201
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.39
直接购买
加入购物车
