691361300003

厂牌: WURTH

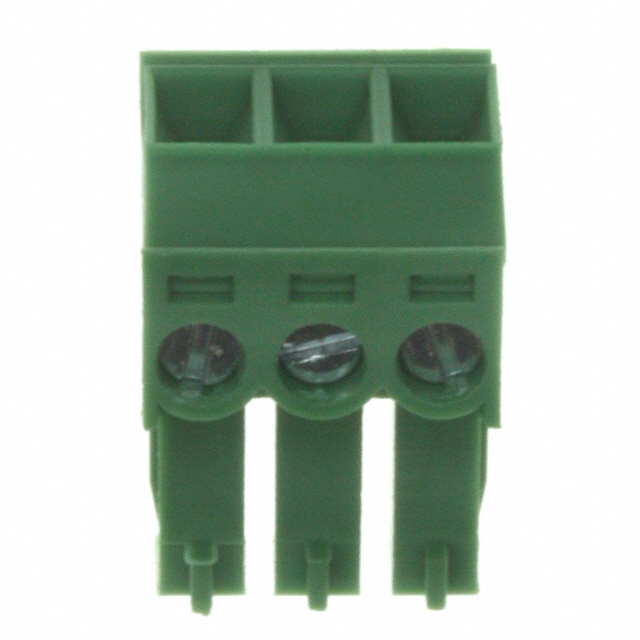

产品描述: Wurth Elektronik 3.81mm间距3p插拔式接线端子 插头, 361系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: SXE-691361300003
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691361300003

691361300003概述


    产品简介


    SERIE 361 垂直电缆插头 是一种用于连接电线的重要电子元器件。它主要用于工业自动化、通信设备、消费电子产品以及其他需要高可靠性和安全性的应用场合。该系列电缆插头以其坚固耐用的设计和高电流承载能力而著称,能够确保电力和信号的高效传输。

    技术参数


    - 材料:
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:钢锌镀层
    - 导线护套:磷青铜锡镀层
    - 环境参数:
    - 工作温度范围:-40°C 至 105°C
    - RoHS 和无铅合规
    - 电气参数:
    - 电流额定值:10A (cUL) / 10.5A (VDE)
    - 工作电压:300VAC
    - 耐压值:1.6kV (cUL) / 2.5kV (VDE)
    - 接触电阻:最大 20mΩ
    - 机械参数:
    - 固体导线尺寸:26-16 AWG / 0.13-1.5mm²
    - 绞合导线尺寸:26-16 AWG / 0.13-1.5mm²
    - 扭矩:3.0 Lb-In / 0.34 Nm
    - 导线剥皮长度:6-7mm
    - 螺丝规格:M2
    - 芯片间距:3.81mm

    产品特点和优势


    SERIE 361 垂直电缆插头 的独特之处在于其高可靠性、易于安装以及良好的环境适应性。这些特点使其在各种严苛的工作环境中表现出色,尤其是在需要高电流承载能力和严格温度控制的应用中。此外,该系列产品还通过了严格的 UL 和 VDE 认证,确保了其卓越的质量和安全性。

    应用案例和使用建议


    SERIE 361 垂直电缆插头 广泛应用于工业自动化控制系统、电力分配系统以及各种通信设备。例如,在电力输配系统中,它被用来连接高电流电线,确保电力的稳定输送;在自动化设备中,它作为关键连接部件保证信号传输的可靠性。为了最大限度地发挥其性能,建议严格按照制造商的技术规范进行安装和维护,以避免过热和其他潜在风险。

    兼容性和支持


    该产品支持与多种标准电线规格兼容,适用于不同类型的导线。制造商提供了详尽的技术支持和售后服务,包括产品手册、安装指南以及在线技术支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 安装时导线接触不良。
    - 解决方案: 检查导线是否完全插入,并确认螺丝已正确拧紧。
    - 问题: 插头在高温环境下工作不稳定。
    - 解决方案: 确保插头安装在通风良好的位置,避免长时间暴露在极端温度下。

    总结和推荐


    综上所述,SERIE 361 垂直电缆插头 在技术参数、机械性能及应用领域方面都表现出色,是一款值得信赖的优质电子元器件。其高可靠性、优良的电气特性和广泛的适用范围,使其成为众多应用领域的理想选择。强烈推荐给需要高性能电缆连接解决方案的用户。

691361300003参数

参数
长*宽*高 11.43mm(长度)*15.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691361300003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691361300003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691361300003 691361300003数据手册

691361300003封装设计

查看详情并下载
Symbol
Footprint
3D Model
