7847805220

产品分类: 贴片电感
厂牌: WURTH
产品描述: 6GHz 300mA 8@100MHz 2.2nH 100mΩ 0603 1.6mm(长度)*800μm(高度)
供应商型号: 2458736
供应商: 海外现货
标准整包数: 10
WURTH 贴片电感 7847805220

7847805220概述

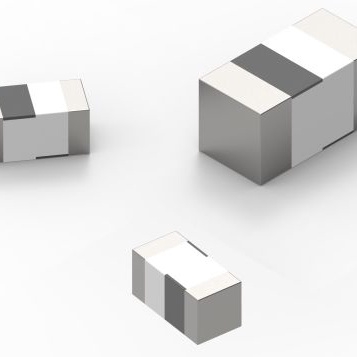

    WE-MCI Multilayer Ceramic SMD Inductor: A Comprehensive Guide

    1. 产品简介


    WE-MCI是一款多层陶瓷表面贴装电感器,由Würth Elektronik eiSos公司生产。它设计用于通用电子设备中,具有出色的电感性能和稳定性。电感器是电子电路中不可或缺的元件之一,广泛应用于通信设备、电源管理、无线充电等领域。

    2. 技术参数


    以下为WE-MCI多层陶瓷表面贴装电感器的技术规格:
    | 参数 | 规格 |

    | 尺寸(长×宽×高) | 0.4 ± 0.2 × 1.6 ± 0.15 × 0.8 ± 0.15 mm |
    | 推荐焊盘图案 | 2.4 × 0.8 × 0.9 mm |
    | 额定电流 | 950 mA (ΔT = 20 K) |
    | 直流电阻 (RDC) | 0.1 Ω |
    | 标称电感值 (L) | 2.2 nH @ 100 MHz |
    | 品质因数 (Q) | 8 @ 100 MHz |
    | 自谐振频率 (fres) | 6000 MHz |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 环境温度范围 | -55 °C 至 +105 °C |

    3. 产品特点和优势


    - 多层陶瓷结构:提供高稳定性和高性能,适用于多种应用。
    - 低直流电阻:0.1 Ω,确保低损耗和高效能。
    - 自谐振频率高:达到6000 MHz,适应高频应用。
    - 高温度耐受性:工作温度范围宽,适合恶劣环境。
    - 符合标准认证:RoHS、REACH、AEC-Q200认证,确保无卤素且环保。
    - 小尺寸封装:0603型封装,适合小型化设计需求。

    4. 应用案例和使用建议


    WE-MCI电感器广泛应用于手机、平板电脑、无线充电装置及各种通信设备。以下是使用建议:
    - 焊接工艺:采用回流焊工艺,焊料温度需控制在217°C左右,焊点保持时间至少60秒。
    - 防潮处理:存储条件要求相对湿度不超过75%,避免直接暴露于阳光下。
    - 最大额定电流:不要超过950 mA,以防止过热损害。
    - 温度监控:注意组件温度上升,避免超温运行。

    5. 兼容性和支持


    - 兼容性:WE-MCI电感器可与大多数SMT工艺兼容,包括波峰焊。其他焊接方法需要客户自行评估风险。
    - 支持服务:提供详细的技术文档和支持,包括可靠性评估报告和产品变更通知。

    6. 常见问题与解决方案


    1. 问题:如何正确储存?
    - 解决方案:在原包装内储存,环境温度<40°C,相对湿度<75%。
    2. 问题:电感器温度过高怎么办?
    - 解决方案:降低工作电流,使用散热片辅助降温。
    3. 问题:焊接时电感器出现异常?
    - 解决方案:确认焊接曲线符合技术要求,必要时重新评估焊接工艺。

    7. 总结和推荐


    综上所述,WE-MCI多层陶瓷表面贴装电感器具备高稳定性、低损耗和广泛的适用性,是众多电子设备的理想选择。推荐使用,特别是在通信设备、电源管理和无线充电等领域。务必遵循手册中的建议,以确保最佳性能和使用寿命。

7847805220参数

参数
容差 -
直流电阻(DCR) 100mΩ
额定电流 300mA
Q值 8@100MHz
测试频率 -
电感值 2.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
长*宽*高 1.6mm(长度)*800μm(高度)
通用封装 0603
应用等级 汽车级
包装方式 卷带包装
