691304100004

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距4p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: ET-3767084
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691304100004

691304100004概述

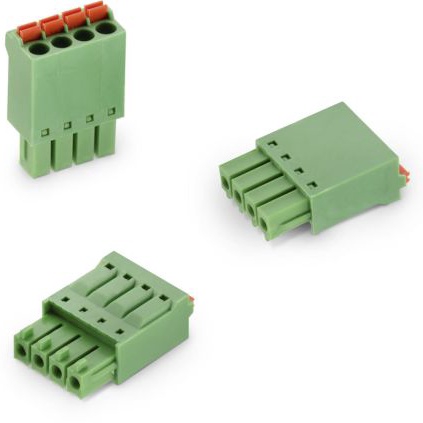

    WR-TBL Series 3041 Screwless Plug: Comprehensive Technical Overview

    1. 产品简介


    WR-TBL系列 3041 是一款专为通用电子设备设计的连接器。此产品采用螺钉式无螺丝插接方式,适合垂直电缆入口的应用场景。这种连接器主要用于家用电器、办公自动化设备、工业控制设备等领域,适用于需要快速便捷连接且要求可靠性的场合。

    2. 技术参数


    该连接器的技术规格如下表所示:
    | 参数 | 值 | 单位 |
    |
    | 针数(Pin) | 4
    | 接触电阻(Contact Resistance)| ≤ 20 | mΩ |
    | 额定电流(Rated Current) | 12 | A |
    | 工作电压(Working Voltage) | 300 | V (AC)|
    | 承受电压(Withstanding Voltage)| 2500 | V (AC)|
    尺寸及材料属性:
    | 尺寸 | 值 | 允许公差 |
    |
    | 高度 (H) | 7.8 ± 0.30 | mm |
    | 宽度 (W) | 6.6 ± 0.30 | mm |
    | 长度 (L) | 21.1 ± 0.30 | mm |
    | 引脚间距(Pitch) | 3.5 | mm |
    | 操作温度范围 | -40 到 +105 | °C |
    其他关键特性:
    - 绝缘材料:PA66
    - 绝缘材料阻燃等级:UL94 V-0
    - 接触材料:铜合金
    - 接触电镀层:锡
    - 弹簧材料:不锈钢

    3. 产品特点和优势


    - 无螺丝安装:无需工具即可完成快速连接,提高了装配效率。
    - 高可靠性:工作电压高达300V,承受电压达到2500V,确保了高度的电气安全。
    - 高防护等级:UL94 V-0级阻燃材料保证了优异的防火性能。
    - 环保认证:符合RoHS和REACH标准,适合绿色制造需求。
    - 兼容性强:专为Würth Elektronik的其他产品和工具设计,确保兼容性。

    4. 应用案例和使用建议


    - 应用案例:应用于智能家电、智能家居系统中,实现快速可靠的连接。
    - 使用建议:确保引脚间距符合规范,避免机械损伤。推荐在进行安装前咨询Würth Elektronik获取技术支持。

    5. 兼容性和支持


    该产品已通过cULus认证,认证编号为E315414。Würth Elektronik提供详尽的产品支持和技术文档,以帮助用户顺利集成到现有电路中。

    6. 常见问题与解决方案


    - Q: 如何防止连接器损坏?
    - A: 不要在超出规格的情况下使用连接器,避免过度操作导致损坏。

    - Q: 清洁连接器时需要注意什么?
    - A: 使用无腐蚀性清洁剂,避免浸入水或清洗液中,以保持接触面不受影响。

    7. 总结和推荐


    总体而言,WR-TBL系列 3041是一款具备高效、可靠、环保特性的连接器,特别适合于各类通用电子设备中。建议在非严格安全标准要求的场合下使用,确保电路的稳定性和耐用性。对于需要较高安全性和可靠性要求的应用场合,应咨询Würth Elektronik获得进一步的指导和支持。

691304100004参数

参数
长*宽*高 14.7mm*7.8mm*21.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691304100004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691304100004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691304100004 691304100004数据手册

691304100004封装设计

查看详情并下载
Symbol
Footprint
3D Model
