691305140006

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距6p插拔式接线端子 插座头, 3051系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: 3767134
供应商: 海外现货
标准整包数: 1

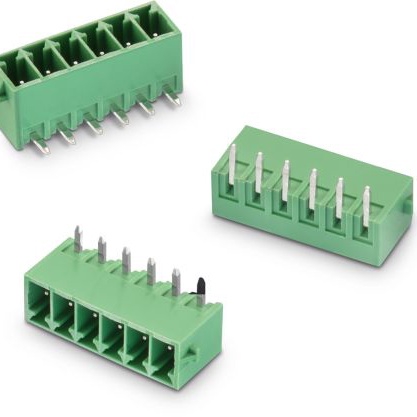

WURTH 接线座- 接头/插头和插口 691305140006

691305140006概述


    产品简介


    Serie 3051 - 3.50mm 水平 PCB 插头带塑料锁扣 WR-TBL
    Serie 3051 是一款设计用于通用电子设备的水平插头,具有塑料锁扣结构。这款 PCB 插头主要用于连接和固定电路板上的线路,广泛应用于消费电子产品、通信设备、工业控制等领域。

    技术参数


    - 尺寸(mm):
    - 长度(L):24.5
    - 引脚间距(Pitch P):3.5
    - 引脚数量(Pins):6
    - 引脚到引脚距离(Middle):17.5
    - 电气特性:
    - 额定电流(IR):12A
    - 工作电压:300V (AC)
    - 耐受电压:1分钟 2500V (AC)
    - 接触电阻:20 mΩ
    - 环境温度范围:-40°C 到 +105°C
    - 材料:绝缘体为PA66,阻燃等级UL94 V-0,颜色为绿色;接触材料为铜合金,镀层为锡
    - 标准和认证:
    - UL认证号E315414
    - 符合RoHS标准
    - 符合无铅标准

    产品特点和优势


    - 结构坚固:采用塑料锁扣结构,确保了安装和使用的稳固性。
    - 电气性能优越:额定电流大,耐受电压高,接触电阻小,适用于需要稳定电气连接的应用场景。
    - 环境适应性强:可在广泛的温度范围内正常工作,具有良好的耐热性和抗冷性。
    - 安全性高:阻燃材料保证了使用时的安全性。

    应用案例和使用建议


    应用案例:
    - 智能家居设备:用于连接各类传感器和控制模块,提供稳定的数据传输。
    - 通信设备:如路由器、交换机等,通过多个插头连接不同的电路板。
    - 工业控制系统:用于PLC(可编程逻辑控制器)系统中的各种接口连接。
    使用建议:
    - 在使用过程中应注意避免机械冲击,特别是在焊接过程中,需确保焊点位置正确且不施加过度力。
    - 清洁时需小心,避免使用有机溶剂和过度机械力,以免损伤接触部位。

    兼容性和支持


    Serie 3051 只能与 Würth Elektronik eiSos GmbH & Co. KG 的配套产品一起使用,以确保最佳性能。用户在使用过程中若遇到任何问题,可联系 Würth Elektronik 的技术支持团队获得帮助。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查插头是否安装到位,确保焊点牢固,清洁接触表面。
    - 问题2:发热
    - 解决方案:检查是否超过了额定电流,确保周围环境通风良好,适当降低负载。
    - 问题3:无法插入
    - 解决方案:检查插头和插座是否对准,轻轻施力尝试插入。

    总结和推荐


    总结:
    Serie 3051 水平插头是一款高性能、高可靠性的产品,适用于各种通用电子设备。其强大的电气性能和环境适应性使其在多种应用场景中表现出色。
    推荐:
    对于需要稳定电气连接的场合,特别是对于一般电子设备,我们强烈推荐使用 Serie 3051。然而,在需要极高安全性和可靠性的应用中,建议用户在使用前进行充分的安全评估并遵循相关指南。

691305140006参数

参数
长*宽*高 21mm*9.2mm*7.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

691305140006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305140006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305140006 691305140006数据手册

691305140006封装设计

查看详情并下载
Symbol
Footprint
3D Model
