434123043836

产品分类: 轻触开关
厂牌: WURTH
产品描述: 12V(DC) Off-Mom SPST-NO 3.6N 50000Cycles 250μm 4.3mm 贴片安装,黏合安装 6mm*3.5mm*4.3mm
供应商型号: 2743432
供应商: 海外现货
标准整包数: 5
WURTH 轻触开关 434123043836

434123043836概述

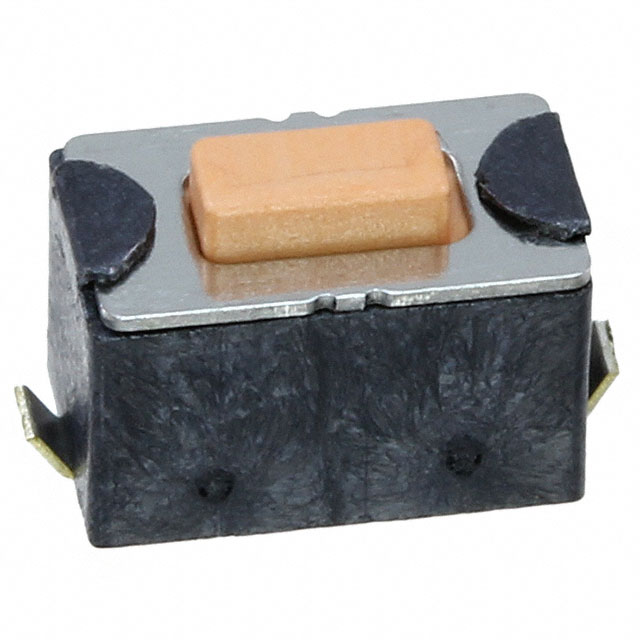

    WS-TASV J-Bend SMT Tact Switch 技术手册概述

    产品简介


    WS-TASV J-Bend SMT Tact Switch 是一种紧凑型按钮开关,专为通用电子产品设计。这款触控开关具有小尺寸(6.0 x 3.5 mm)和J型弯脚设计,适用于各种消费类电子设备、通信设备和工业自动化系统。通过其直观的操作和高可靠性,它可广泛应用于遥控设备、键盘、便携式电子设备和其他需要高效人机交互界面的产品。

    技术参数


    以下是该产品的详细技术规格:
    | 属性 | 测试条件 | 值 | 单位 | 容差 |

    | 高度 H | - | 4.3 | mm | ± 0.15 |
    | 额定电流 | - | 50 | mA | - |
    | 额定电压 | - | 12 | V (DC) | - |
    | 接触电阻(初始) | - | 100 | mΩ | max |
    | 绝缘电阻 | 500 V (DC) | 100 | MΩ | min |
    | 耐受电压 | 1 min | 250 | V (AC) | - |
    | 操作力 | - | 360 | g | ± 90 |
    | 行程 | - | 0.25 | mm | ± 0.1 |
    | 工作温度范围 | - | -40 到 +85 | °C | - |

    产品特点和优势


    - 小尺寸:采用紧凑的6.0 x 3.5 mm设计,非常适合空间受限的应用。
    - 高可靠性和长寿命:提供超过50,000次的电气寿命测试,确保长期稳定运行。
    - 抗冲击设计:具备出色的机械强度,能够在反复操作中保持功能稳定。
    - 环境适应性强:宽泛的工作温度范围(-40到+85°C),适合多种恶劣环境。

    应用案例和使用建议


    - 消费类电子设备:在智能手表、运动手环等便携设备中提供可靠的按键反馈。
    - 通信设备:用于手机、平板电脑和平板电视的物理按键,增强用户体验。
    - 工业自动化:用于工业控制系统中的面板按钮,确保操作精度和可靠性。
    使用建议:
    - 在安装过程中,确保开关垂直受力,避免倾斜操作以延长使用寿命。
    - 在焊接时遵循推荐的回流焊工艺曲线,以避免损坏开关组件。

    兼容性和支持


    - 兼容性:WS-TASV J-Bend SMT Tact Switch 可与标准的SMT贴装工艺兼容,适用于大多数自动化生产线。
    - 技术支持:Würth Elektronik eiSos GmbH 提供详尽的技术文档和支持,确保客户能够顺利集成该产品。

    常见问题与解决方案


    - Q1:如何正确清洁和保养开关?
    - A1:对于可清洗型号,使用制造商推荐的溶剂进行温和清洗,注意不要直接浸泡或用力刷洗,以免损坏敏感部件。

    - Q2:焊接时需要注意什么?
    - A2:必须严格遵循指定的焊接温度曲线,过高的温度可能损坏开关组件。建议采用波峰焊接工艺,并加装保护盖以防止熔化变形。

    总结和推荐


    WS-TASV J-Bend SMT Tact Switch 是一款高性能、高可靠性的触控开关,特别适用于各类消费电子和工业控制设备。其紧凑的设计和卓越的性能使其成为市场上同类产品的佼佼者。我们强烈推荐该产品,特别是在需要高效可靠的人机交互界面的应用场景中。

434123043836参数

参数
执行器高度 4.3mm
执行器行程 250μm
机械寿命 50000Cycles
操作力 3.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
长*宽*高 6mm*3.5mm*4.3mm
安装方式 贴片安装,黏合安装
包装方式 卷带包装

434123043836厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

434123043836数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 434123043836 434123043836数据手册

434123043836封装设计

查看详情并下载
Symbol
Footprint
3D Model
