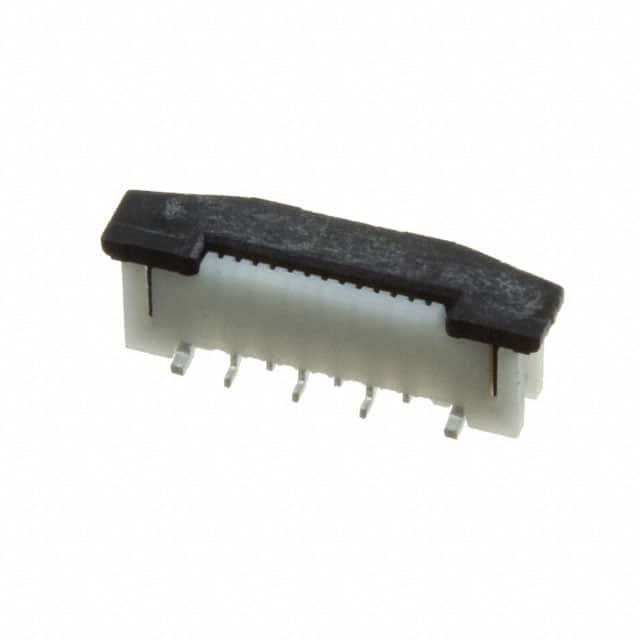

686106183822

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距6p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: SXE-686106183822
供应商: 海外现货
标准整包数: 1
WURTH FFC/FPC连接器 686106183822

686106183822概述

    WR-FPC SMT ZIF Vertical 技术手册解析

    1. 产品简介


    产品名称:WR-FPC SMT ZIF 垂直连接器
    产品型号:686106183822
    产品类型:柔性印刷电路板(FPC)连接器
    主要功能:提供一种零插入力(ZIF)垂直连接方式,用于柔性印刷电路板与印刷电路板之间的连接。
    应用领域:广泛应用于消费电子产品、工业自动化设备、医疗设备等领域。

    2. 技术参数


    - 针脚数:6个
    - 针间距(Pitch):1 mm
    - 宽度:1.00 mm
    - 高度:12.8 mm(全长)
    - 温度范围:-25°C 至 +85°C
    - 额定电流:1 A
    - 工作电压:125 V AC
    - 耐压值:250 V AC (1分钟)
    - 接触电阻:最大30 mΩ
    - 绝缘电阻:最小100 MΩ
    - 材料:绝缘体为PA6T,阻燃等级UL94 V-0;操作体为PA6T,阻燃等级UL94 V-0;触点材料为磷青铜,表面镀层为120 μ"锡覆盖30 μ"镍;焊接引脚为黄铜。
    - 耐用性:20次插拔循环

    3. 产品特点和优势


    - 零插入力设计:采用ZIF设计,有效减少插拔时对柔性电路板的损伤。
    - 高可靠性:经过严格的耐久测试,确保长期稳定工作。
    - 宽工作温度范围:-25°C 至 +85°C,适用于各种恶劣环境。
    - 良好的电气特性:低接触电阻和高绝缘电阻,确保信号传输的稳定性和可靠性。
    - UL认证:通过多项国际标准认证,包括RoHS、REACH、Halogen Free等。

    4. 应用案例和使用建议


    - 消费电子产品:如手机、平板电脑、可穿戴设备等,实现柔性电路板与主板的可靠连接。
    - 工业自动化:如工业机器人、自动化控制系统等,需要高度可靠的连接方案。
    - 医疗设备:如医疗器械中的传感器和信号传输模块,要求高精度和稳定性。
    使用建议:
    - 在安装过程中要避免对连接器施加过大的机械应力,以免损坏组件。
    - 使用符合规定的回流焊接工艺,以确保焊接质量和组件的寿命。
    - 清洗时避免使用刷子,以防变形导致功能异常。

    5. 兼容性和支持


    - 兼容性:设计用于与Würth Elektronik其他产品配套使用,以确保系统的整体可靠性。
    - 支持服务:供应商提供全面的技术支持和售后服务,包括设计指导、产品咨询和技术培训。

    6. 常见问题与解决方案


    - 问题1:插拔后连接不良。
    解决方案:检查连接器和柔性电路板是否有物理损伤或脏污,必要时进行清洁。
    - 问题2:接触电阻过高。
    解决方案:确认焊接质量,检查是否存在虚焊或焊接不良现象。
    - 问题3:温度超出规定范围。
    解决方案:确保使用环境温度在规定的范围内,避免高温或低温环境下长时间使用。

    7. 总结和推荐


    综上所述,WR-FPC SMT ZIF 垂直连接器是一款专为通用电子产品设计的高性能连接器,具有优秀的电气特性和可靠性,特别适合应用于需要高度可靠连接的应用场合。我们强烈推荐该产品作为柔性电路板与印刷电路板之间连接的理想选择。

686106183822参数

参数
针脚数 6pin
触头镀层
扁平柔性类型 FFC
额定电流 1A
外壳颜色 乳白色
间距 1mm
端接 焊盘
连接器/触头类型 底部
板上高度 3.25mm
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686106183822厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686106183822数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686106183822 686106183822数据手册

686106183822封装设计

查看详情并下载
Symbol
Footprint
3D Model
