691317510012

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距12p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691317510012
供应商: 海外现货
标准整包数: 1

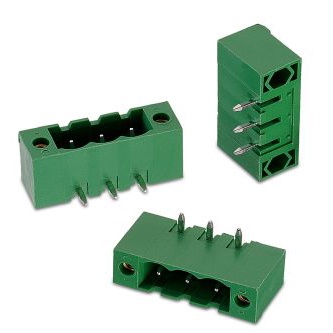

WURTH 接线座- 接头/插头和插口 691317510012

691317510012概述


    产品简介

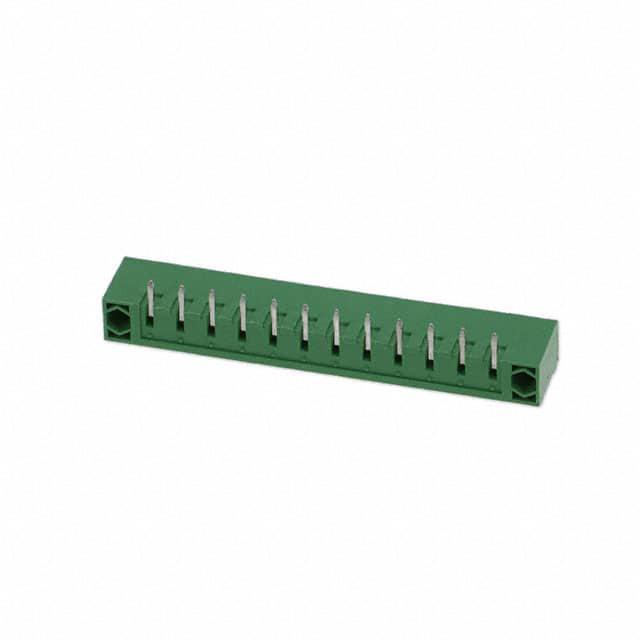

    SERIE 3175 - 5.08MM CLOSE HORIZONTAL PCB HEADER WITH FLANGES
    SERIE 3175 是一种具有紧凑设计的水平PCB接头,带有机翼结构。它主要用于需要高效电气连接的场合,特别是在印刷电路板(PCB)设计中。这种接头适用于各种工业和消费电子产品,如通信设备、计算机硬件、工业自动化系统等。

    技术参数


    材料
    - 绝缘体:PBT (聚对苯二甲酸丁二醇酯) 或 PA66 (聚酰胺66)
    - 接触针:黄铜(CuZn)
    - 焊接尾部镀层:锡
    - 机翼螺母:黄铜M2.5
    环境条件
    - 工作温度范围:-40°C 至 105°C
    - 防火等级:UL94-V0
    - RoHS合规性:符合RoHS标准
    电气特性
    - 电流额定值:20A
    - 工作电压:300VAC
    - 耐压值:1.6KV(初始), 2.5KV(最终)
    - 接触电阻:最大20毫欧
    机械特性
    - 节距:5.08mm
    - 焊接工艺:仅限波峰焊接过程
    认证
    - cULus VDE 认证
    - 证书编号:E315414, 40023195

    产品特点和优势


    产品特点:
    - 紧凑设计:5.08mm的节距使其在空间有限的应用中表现出色。
    - 高可靠性:通过严格的测试和认证,确保在极端环境下稳定工作。
    - 防火等级:UL94-V0防火等级提供了更高的安全性。
    - 镀层保护:接触针采用铜锌合金并进行锡镀层处理,增强抗腐蚀能力。
    - 环保材料:使用符合RoHS标准的材料,对环境友好。
    产品优势:
    - 高电流承载能力:最大可承载20A的电流,满足高功率应用需求。
    - 高耐压性能:具备1.6KV的耐压值,适用于高压环境。
    - 灵活的包装方式:盒装设计便于储存和运输,提高使用效率。

    应用案例和使用建议


    应用案例:
    - 通信设备:SERIE 3175用于路由器、交换机等设备中的电源和信号传输。
    - 计算机硬件:常用于服务器、工作站等设备的电源接口。
    - 工业自动化系统:用于控制面板、电机驱动器等工业设备的信号连接。
    使用建议:
    - 在安装时,请确保正确的焊锡温度和时间以防止热损伤。
    - 建议使用专业的波峰焊接设备进行焊接,避免手动焊接可能带来的不均匀受热问题。
    - 在高湿度或腐蚀环境中,定期检查并清洁接头,确保长期可靠运行。

    兼容性和支持


    兼容性:
    - SERIE 3175设计用于标准化的5.08mm间距,可以轻松与其他同规格的接头配套使用。
    支持和服务:
    - 厂商提供标准的客户支持服务,包括技术咨询、故障排除和售后服务。
    - 用户可以通过厂商官网获取详细的产品资料和使用指南。

    常见问题与解决方案


    问题1:如何正确焊接SERIE 3175?
    - 解决方案: 使用专用的波峰焊接设备进行焊接,确保焊接温度在合理范围内(通常为260°C ± 10°C)。焊接时间为2-3秒。
    问题2:接头出现氧化现象怎么办?
    - 解决方案: 使用无水酒精或丙酮擦拭接头表面,去除氧化物。必要时可重新镀锡以增强导电性。

    总结和推荐


    总结:
    SERIE 3175是一款高度可靠且高性能的PCB接头产品,广泛应用于多种电子设备中。它的紧凑设计、高电流承载能力和环保特性使其在市场上具有较高的竞争力。通过严格的质量控制和认证,这款产品能够在各种苛刻的环境下保持稳定的性能表现。
    推荐:
    鉴于其出色的性能和广泛的适用性,我们强烈推荐SERIE 3175在各种工业和消费电子产品中使用。无论是高要求的工业自动化系统还是家庭办公设备,SERIE 3175都能为您提供卓越的电气连接解决方案。

691317510012参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

691317510012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691317510012数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691317510012 691317510012数据手册
