471016264143

产品分类: 翘板开关
厂牌: WURTH
产品描述: Wurth Elektronik 船型开关, 双刀单掷触点, (开)-关开关
供应商型号: 3806176
供应商: 海外现货
标准整包数: 1

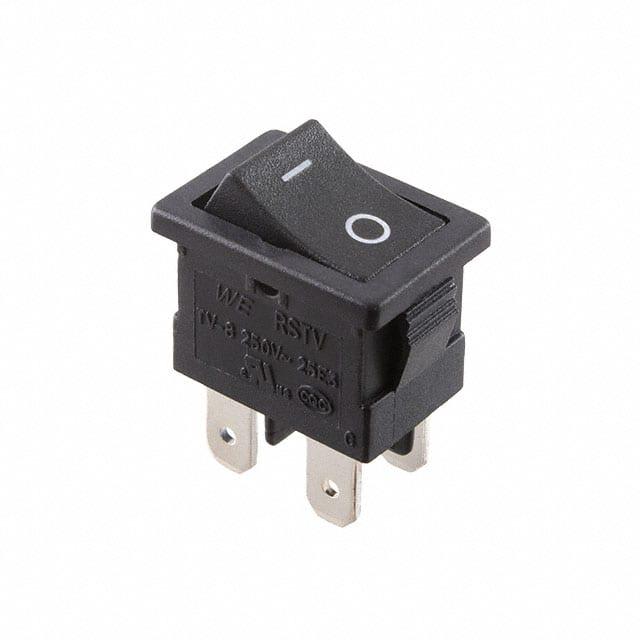

WURTH 翘板开关 471016264143

471016264143概述


    产品简介


    WS-RSTV 是一款19.2 x 12.9毫米面板安装式快速连接端子拨动开关,适用于一般电子设备。该产品采用紧凑设计,体积小巧(尺寸为21 x 15毫米),特别适合在需要频繁操作的小型设备中使用。这款拨动开关具备0.187英寸快速连接端子,方便快捷地进行接线操作,适用于各种家用电器、工业控制设备及仪器仪表等。

    技术参数


    - 电气特性:
    - 额定电流:16A(电阻负载下)
    - 额定电压:250V AC
    - 最大接触电阻:20 mΩ
    - 绝缘电阻:100 MΩ(500V DC测试条件下)
    - 耐压等级:1500 V AC(针到针)、3000 V AC(针到外壳)
    - 机械特性:
    - 操作力:1000克±400克
    - 电气寿命:10000次循环
    - 环境条件:
    - 工作温度范围:0°C 至 +85°C
    - 存储条件:< 40°C;< 75% 相对湿度
    - 认证与标准:
    - RoHS 认证符合 2011/65/EU & 2015/863
    - REACH 符合性声明 (EC)1907/2006
    - UL 认证 E483308
    - ENEC 15 认证 ENEC-03124
    - CQC 认证 CQC16002160972
    - 燃烧试验(Glow Wire)GWEPT: 850

    产品特点和优势


    WS-RSTV 拨动开关具有以下显著特点和优势:
    - 高效电气性能: 可承受高电流和电压,具有优异的耐压和绝缘能力。
    - 耐用可靠: 设计寿命长达10000次循环,确保长期稳定运行。
    - 易于安装和操作: 快速连接端子设计便于接线操作,且尺寸小巧,适应多种安装需求。
    - 安全可靠: 通过多项国际标准认证,如RoHS、REACH、UL等,满足严格的环保和安全要求。

    应用案例和使用建议


    应用案例
    - 家用电器: 如洗衣机、空调、冰箱等,这些设备通常需要一个稳定可靠的电源开关来控制设备的启动和关闭。
    - 工业控制系统: 在各种自动化设备和控制系统中,该开关可用于控制电动机和其他高功率设备的通断。
    - 测量仪器: 如多用途检测仪,要求开关在高频切换下仍能保持良好的电气性能。
    使用建议
    - 正确的安装方式: 建议按照手册中的孔径推荐图进行安装,确保开关能够稳固地安装在面板上,避免因安装不当而导致的松动或损坏。
    - 合适的焊接方法: 手工焊接时,最高温度不应超过350°C且持续时间不超过5秒。避免过高的温度或时间导致焊点不牢固,影响产品的正常使用。
    - 定期检查与维护: 定期检查开关的外观和功能状态,确保其始终处于良好状态,及时发现并解决问题,延长使用寿命。

    兼容性和支持


    WS-RSTV 拨动开关可以与现有的标准电气设备无缝兼容,无需额外修改即可集成。此外,制造商提供了详尽的技术支持文档和售后服务,包括预焊指南、紫外线测试报告和燃烧试验报告等,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 如何正确进行焊接?
    - A: 使用手烙铁时,温度不得超过350°C,持续时间不得超过5秒。尽量使用自动焊锡机,以防温度过高造成损坏。
    2. Q: 开关在高温环境下是否会影响性能?
    - A: 开关的工作温度范围为0°C至+85°C,若超出此范围可能会影响性能甚至损坏,因此需确保在规定范围内使用。
    3. Q: 是否需要特殊储存条件?
    - A: 存储条件为温度低于40°C,相对湿度低于75%,如果存放时间超过12个月,终端可能会受到腐蚀,影响可焊性。

    总结和推荐


    WS-RSTV 拨动开关凭借其出色的电气性能、高可靠性、便捷的操作和广泛的适用性,在各种工业和家用设备中表现出色。鉴于其严格的安全认证和广泛的应用领域,我们强烈推荐该产品给需要高性能拨动开关的客户。同时,我们也建议用户严格按照手册指导进行安装和维护,以确保最佳的使用效果。

471016264143参数

参数
指示颜色 -
开关配置 双刀单掷
触点样式 -
电流额定值 -
电气寿命 -
机械寿命 -
开关功能 -
安装方式 卡入式安装
包装方式 散装

471016264143厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

471016264143数据手册

厂牌 PDF简要描述 下载
WURTH 翘板开关 WURTH 471016264143 471016264143数据手册

471016264143封装设计

查看详情并下载
Symbol
Footprint
3D Model
