691311700103

厂牌: WURTH
产品描述: Wurth Elektronik 5.0mm间距3p插拔式接线端子 插座头, 3117系列, 300.0 v, 焊接
供应商型号: 732-2788-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691311700103

691311700103概述

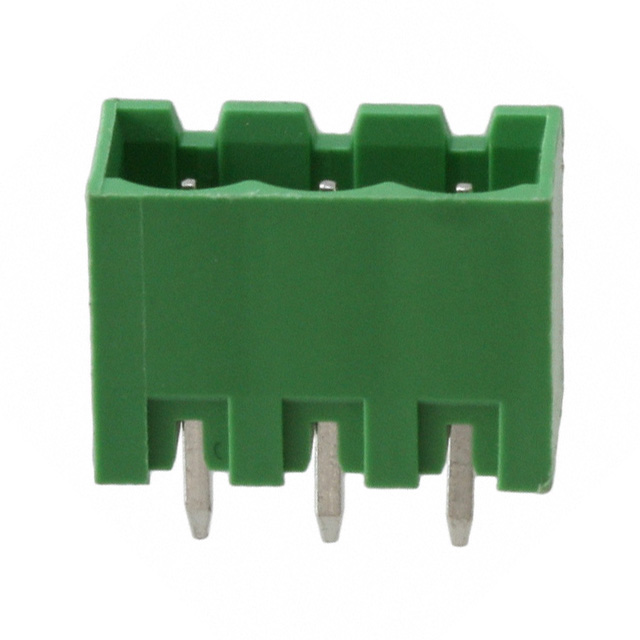

    SERIE 3117 - 5.00MM CLOSE VERTICAL PCB HEADER

    1. 产品简介


    SERIE 3117 是一款5.00mm间距的垂直印刷电路板(PCB)接头。该产品主要用于电子设备中连接电路板,实现电气信号和电源的有效传输。主要应用于消费电子产品、通信设备、工业控制设备等领域。

    2. 技术参数


    以下是SERIE 3117的主要技术参数:
    - 材料:绝缘体采用PA66材料;接触件为黄铜,表面镀锡。
    - 尺寸:5.00mm间距。
    - 电气特性:电流承载能力20A;工作电压300VAC;耐压值达到1.6KV;接触电阻最大20毫欧姆。
    - 工作温度范围:-40°C到105°C。
    - 认证:通过cULus、VDE等标准认证,产品符合RoHS和无铅要求。
    - 包装:每个包装单元内含多个接头,方便安装和运输。


    3. 产品特点和优势


    - 高可靠性:接触电阻低且稳定,确保长期使用时信号传输的可靠性。
    - 宽温域:能够在极端温度环境下正常工作,适合各种恶劣环境的应用场合。
    - 高载流能力:最大可承载20A电流,适用于需要大功率传输的应用。
    - 环保:采用无铅材料,符合RoHS标准,更加绿色环保。
    - 紧凑设计:5.00mm间距的设计使其能够适应空间受限的场合。

    4. 应用案例和使用建议


    SERIE 3117广泛应用于消费电子设备、通讯设备和工业控制设备。例如,在智能家电中用于连接主板与控制面板,保证信号传输的稳定性和可靠性;在工业控制设备中,可以用于连接PLC模块和驱动器等设备,以实现高效的电气连接。在实际应用中,建议注意以下几点:
    - 安装过程中确保正确的焊接工艺,避免短路或虚焊。
    - 需要按照标准操作,选择合适的波峰焊设备进行焊接处理。
    - 在高湿度或极端温度条件下,需进行适当的防护措施。

    5. 兼容性和支持


    - 兼容性:SERIE 3117与各种标准化的PCB设计兼容,可以在多种电路板上顺利安装。
    - 支持:厂商提供详尽的技术文档、客户支持和技术培训服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:安装后发现接触不良。
    - 解决方案:检查接头和电路板之间的焊接质量,确认是否有虚焊现象;如需,可使用显微镜辅助检查。
    - 问题2:工作过程中温度过高。
    - 解决方案:检查是否超负荷运行或散热不足,适当降低负载或将设备置于通风良好的环境中。
    - 问题3:长时间使用后接触电阻增大。
    - 解决方案:考虑定期清洁接头,必要时更换新的接头以保持最佳性能。

    7. 总结和推荐


    SERIE 3117凭借其紧凑设计、高可靠性和宽温域工作能力,成为市场上备受青睐的产品。其优秀的电气特性和广泛的适用性使得它成为各类电子设备的理想选择。鉴于其卓越的表现和广泛的应用场景,我们强烈推荐SERIE 3117作为高品质的垂直PCB接头解决方案。

691311700103参数

参数
长*宽*高 8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

691311700103厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691311700103数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691311700103 691311700103数据手册

691311700103封装设计

查看详情并下载
Symbol
Footprint
3D Model
