861141486026

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 680μF 450V ±20% 3000h@ 105°C 2.2A@ 120Hz,3.036A@ 100kHz 卡入式安装,按扣安装,通孔安装 35mm(长度)*59mm(高度)
供应商型号: 732-6298-ND
供应商: Digi-Key
标准整包数: 1

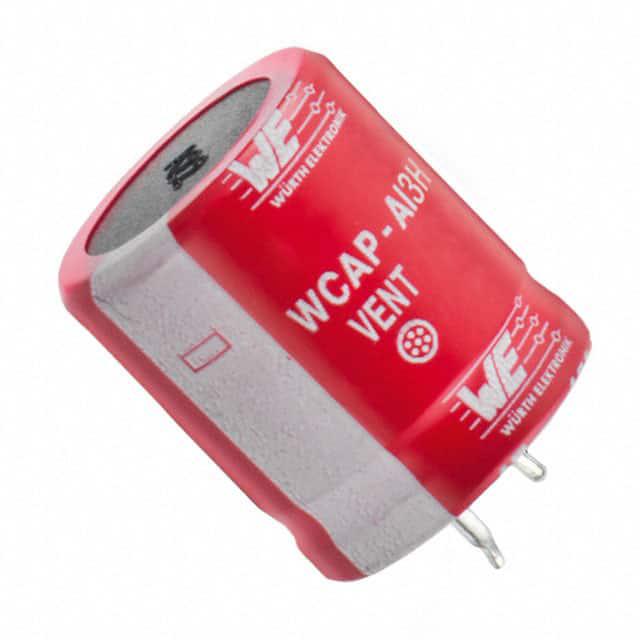

WURTH 铝电解电容 861141486026

861141486026概述

    WCAP-AI3H 铝电解电容器技术手册

    1. 产品简介


    WCAP-AI3H 是一种铝电解电容器,适用于一般电子设备。这类电容器具有高容量和高耐压的特点,适用于直流电路中的滤波、储能和耦合等场合。具体型号为861141486026,尺寸为35.0 x 57.0 mm(长x宽),额定电压为450V (DC),容值为680 µF。

    2. 技术参数


    | 参数 | 规格 |

    | 容量 | 680 µF |
    | 额定电压 | 450 V (DC) |
    | 漏电流 | 最大1659.52 µA(0.25V, 120Hz,5分钟后) |
    | 损耗因子 | 最大20%(120 Hz) |
    | 波纹电流 | 最大2200 mA(120Hz @ 105°C) |
    | 温度范围 | -25°C 至 +105°C |

    3. 产品特点和优势


    WCAP-AI3H 铝电解电容器具有以下特点和优势:
    - 高耐压:450V 的高耐压使其能够承受较高的电压波动。
    - 大容量:680 µF 的容量适合多种应用需求,如滤波、储能和耦合等。
    - 低损耗:120Hz 下最大 20% 的损耗因子意味着低功耗和高效率。
    - 高温稳定性:能够在-25°C 至 +105°C 的温度范围内稳定工作。
    - 良好的散热设计:通过顶面的泄压阀(Vent)来保证内部压力安全释放,避免爆炸风险。

    4. 应用案例和使用建议


    根据手册中的应用场景和示例,以下是一些使用建议:
    - 电路设计:适用于各类需要高耐压和大容量的直流电路,如电源滤波和负载补偿电路。
    - 环境适应性:需避免使用于高温、高湿或震动强烈的环境中。
    - 保护措施:避免长时间无电压存储,建议在应用前应用额定电压进行预处理。

    5. 兼容性和支持


    - 兼容性:WCAP-AI3H 铝电解电容器具有广泛的兼容性,可以与大多数通用电子设备无缝对接。
    - 技术支持:制造商提供全面的技术支持和售后服务,以确保客户在使用过程中遇到问题时能够得到及时帮助。

    6. 常见问题与解决方案


    - Q1:为什么电容器会出现漏电流增加?
    - A1:可能是因为电容器长期未使用或储存条件不当。解决方案是应用额定电压预处理,或者联系技术支持。
    - Q2:如何避免电容器过热?
    - A2:避免超过额定的波纹电流和电压。如果发现温升过高,立即停止使用并检查电路设计。

    7. 总结和推荐


    WCAP-AI3H 铝电解电容器以其高耐压、大容量和低温稳定性成为了一种性能卓越的产品。它非常适合应用于各种电子设备中的电源管理和滤波环节。然而,由于其特定的应用限制(如不能用于高安全标准的设备),用户需在选择时注意其适用范围。综上所述,如果您的应用符合其要求,强烈推荐使用该产品。

861141486026参数

参数
电容值 680μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.2A@ 120Hz,3.036A@ 100kHz
工作寿命 3000h@ 105°C
长*宽*高 35mm(长度)*59mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861141486026厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861141486026数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861141486026 861141486026数据手册

861141486026封装设计

查看详情并下载
Symbol
Footprint
3D Model
