691304530006

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距6p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: 10B-3768006-4
供应商: 国内现货
标准整包数: 1

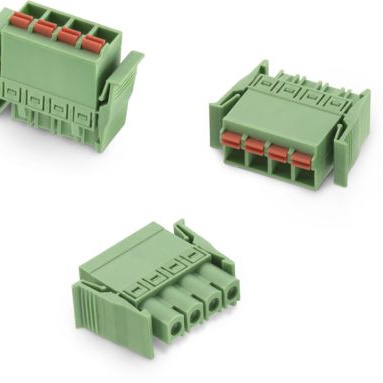

WURTH 接线座- 接头/插头和插口 691304530006

691304530006概述

    WR-TBL Series 3045 - 5.08 mm Screwless Plug Technical Manual

    1. 产品简介


    WR-TBL Series 3045 是一款专为通用电子设备设计的垂直电缆插头,采用螺钉式无工具锁定机构(塑料卡扣)。其主要特点包括:
    - 产品类型:垂直电缆插头。
    - 主要功能:用于电气连接和线缆接入,实现快速、稳定的电缆连接。
    - 应用领域:广泛应用于消费类电子产品、工业控制设备、家用电器、通信设备等领域。

    2. 技术参数


    | 参数类别 | 规格/值 | 单位 | 备注 |
    ||
    | 尺寸 | L = 30.8 mm | mm | 允许偏差 ±0.2 mm |
    | 插针间距(Pitch) | P = 5.08 mm | mm | 固定标准值 |
    | 插针数量 | Pins = 6 每排3个,共2排 |
    | 工作电压 | 300 V (AC) 最小 | V | 交流工作电压 |
    | 耐压测试 | 2500 V (AC) 1分钟最大 | V | 短时耐压测试 |
    | 额定电流 | 16 A | A | 在标准条件下最大允许电流 |
    | 接触电阻 | ≤ 20 mΩ | mΩ | 插接稳定条件下的最大接触阻抗 |
    | 导线范围(实心导线) | AWG 12 至 AWG 26 对应导体截面 3.31 至 0.129 mm² |
    | 导线范围(绞合导线) | AWG 12 至 AWG 26 对应导体截面 3.31 至 0.129 mm² |
    | 绝缘材料 | PA66 UL94 V-0级防火等级 |
    | 端子材料 | 铜合金 表面镀锡 |
    | 工作温度范围 | -40°C 至 +105°C | °C | 极端环境适应性 |
    | 认证 | UL认证E315414 符合北美安全认证标准 |

    3. 产品特点和优势


    - 无螺钉设计:通过塑料卡扣实现快速锁紧,操作简便且节省时间。
    - 高可靠性:额定电流达16A,耐压测试高达2500V AC,确保稳定连接和高电压环境下可靠运行。
    - 宽温度范围:可适应-40°C至+105°C的工作环境,适合多种恶劣气候条件。
    - 兼容性强:支持常用导线截面积(AWG 12至AWG 26),满足广泛的线缆连接需求。
    - 绿色环保:采用UL94 V-0级阻燃绝缘材料,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例:此产品常用于工业自动化设备中的控制线路连接、家庭网络设备中的接口扩展、以及消费电子产品的配线端口。
    - 使用建议:
    1. 在使用前确保插头和导线的匹配规格一致,避免因不匹配导致接触不良。
    2. 安装过程中避免用力过猛,以免损坏插针或塑料卡扣结构。
    3. 应用于极端高温或低温环境时,需额外检查环境适应性。

    5. 兼容性和支持


    - 兼容性:此产品适用于Würth Elektronik eiSos自家开发的配套插座产品。如需与其他品牌产品搭配使用,需提前确认机械和电气兼容性。
    - 支持服务:由Würth Elektronik官方提供产品技术支持及售后保障服务。客户可通过官网或联系销售工程师获取更多信息。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插针接触不良或出现虚焊 | 检查导线连接是否正确,重新焊接并清洁表面 |
    | 塑料卡扣断裂或松动 | 更换新的插头组件,避免用力过度插入插头 |
    | 插头在高温环境中性能下降 | 使用配套的散热措施,并降低环境温度 |

    7. 总结和推荐


    总体而言,WR-TBL Series 3045凭借其高可靠性、快速安装方式和宽温域适应性,是一款性价比极高的电子元器件。其无螺钉设计显著提升了安装效率,而UL认证和高耐压性能也使其非常适合各类工业和消费级应用。强烈推荐用于需要快速连接、高安全性且对成本敏感的应用场景。
    最终评价:推荐!

691304530006参数

参数
长*宽*高 30.8mm*10.6mm*26.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691304530006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
