686112148922

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距12p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: BN-686112148922
供应商: 海外现货
标准整包数: 1

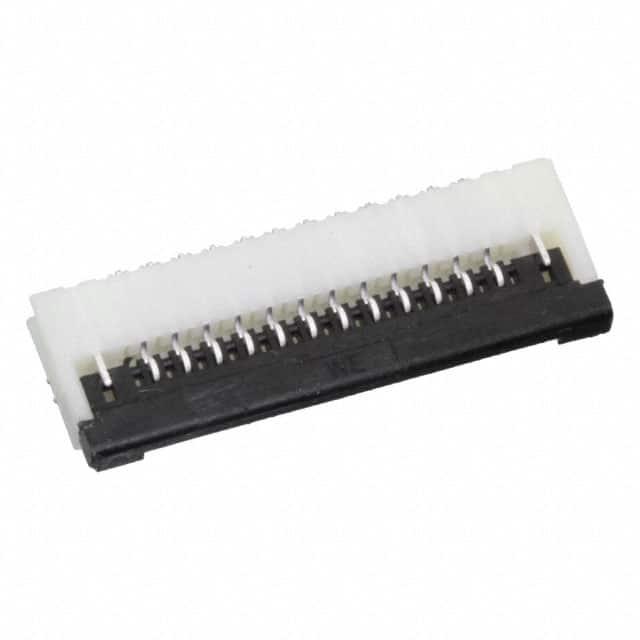

WURTH FFC/FPC连接器 686112148922

686112148922概述

    WR-FPC SMT ZIF Horizontal Hinge 技术手册概述

    1. 产品简介


    产品类型:此款产品是带底部接触的柔性印刷电路(FPC)表面贴装技术(SMT)零力矩化(ZIF)水平铰链连接器。型号为686112148922。
    主要功能:用于一般电子设备中的连接应用。可实现FPC到电路板的可靠连接,同时具备防误插设计。
    应用领域:广泛应用于消费电子、便携式设备、工业控制等领域。

    2. 技术参数


    - 尺寸:
    - 长度(L):16.6 mm ± 0.15 mm
    - 针间距(Pitch):1.00 mm ± 0.08 mm
    - 针脚数:12个
    - 持久性:20次循环插拔
    - 电气特性:
    - 额定电流:1 A
    - 工作电压:100 V (AC)
    - 耐压能力:1分钟内承受500 V (AC)
    - 接触电阻:≤50 mΩ
    - 绝缘电阻:≥500 MΩ
    - 材料属性:
    - 绝缘材料:PA6T,阻燃等级UL94 V-0,颜色为象牙色
    - 操作温度范围:-40°C 到 +105°C
    - 认证:
    - 符合RoHS标准
    - 符合REACh标准
    - 无卤素
    - UL认证

    3. 产品特点和优势


    - 防误插设计:采用零力矩化(ZIF)技术,确保精确插入,避免错误连接。
    - 耐用性强:可耐受20次插拔循环,适合频繁插拔的应用场合。
    - 高可靠性:提供良好的电气和机械性能,保证长期稳定的运行。
    - 安全合规:符合多项国际安全标准,适用于一般电子设备的使用需求。

    4. 应用案例和使用建议


    - 应用案例:适用于智能手机、平板电脑等便携式设备内部的柔性印刷电路连接。
    - 使用建议:
    - 安装前检查:在安装前务必检查接口是否有损伤,以确保最佳性能。
    - 避免过度施力:在操作时应避免对连接器施加过大的力量,以免造成损坏。
    - 正确清洗:清洗过程中需谨慎,避免使用刷子等可能变形的工具。

    5. 兼容性和支持


    - 兼容性:此连接器设计用于与Würth Elektronik eiSos GmbH & Co. KG提供的其他产品配合使用。
    - 支持和维护:制造商提供全面的技术支持,包括产品可靠性评估、安装指导等。

    6. 常见问题与解决方案


    - 问题:连接器在多次插拔后出现松动。
    - 解决方案:检查连接器和插座是否干净无损,重新进行正确的插入和拔出操作。
    - 问题:长时间使用后接触不良。
    - 解决方案:检查是否达到使用寿命,必要时更换新的连接器。

    7. 总结和推荐


    综合评估:该连接器具备较高的可靠性和耐用性,能够满足大多数消费电子设备的需求。由于其出色的电气性能和坚固的设计,建议在需要频繁插拔且要求高性能连接的应用中使用。
    推荐:对于需要高可靠性连接的消费电子产品和便携式设备,推荐使用这款WR-FPC SMT ZIF Horizontal Hinge连接器。它不仅能够提供稳定的连接性能,还具备较高的耐用性和安全性。

686112148922参数

参数
针脚数 12pin
板上高度 2.2mm
额定电流 1A
触头镀层
连接器/触头类型 底部
端接 焊盘
外壳颜色 乳白色
扁平柔性类型 FFC,FPC
间距 1mm
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686112148922厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686112148922数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686112148922 686112148922数据手册

686112148922封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.5004 ¥ 12.7984
100+ $ 1.3915 ¥ 11.8695
500+ $ 1.2826 ¥ 10.9406
1000+ $ 1.1253 ¥ 9.5988
库存: 104
起订量: 63 增量: 0
交货地:
最小起订量为:50
合计: ¥ 639.92
