870135175007

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 1.2mF 6.3V ±20% 9mΩ 2000h@ 125°C 332mA@ 120Hz,6.64A@ 100kHz 通孔安装 10mm(长度)*14mm(高度)
供应商型号: 710-870135175007
供应商: Mouser
标准整包数: 1

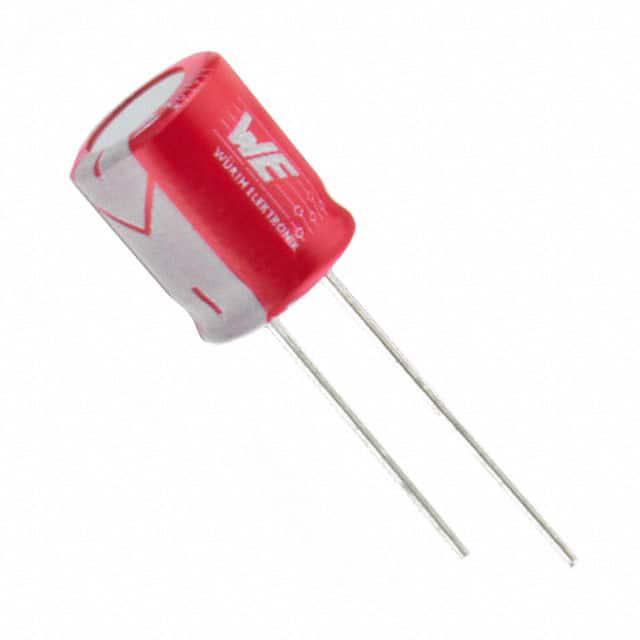

WURTH 铝电解电容 870135175007

870135175007概述

    WCAP-PTHT Aluminum Polymer Capacitors 技术手册

    产品简介


    WCAP-PTHT 是由 Würth Elektronik eiSos GmbH & Co. KG 生产的铝聚合物电容器。该产品主要用于一般电子设备中,适用于广泛的电路设计,具有高容量(1200 µF)和额定电压(6.3 V DC)。这些电容器特别适合于需要长期稳定性和高可靠性的应用场景。

    技术参数


    - 尺寸:10.0 x 12.5 mm
    - 容值:1200 µF
    - 额定电压:6.3 V (DC)
    - 泄漏电流:最大 756 μA
    - 损耗因子:最大 10%
    - 等效串联电阻(ESR):最大 9 mΩ
    - 纹波电流:100 kHz 下 2100 mA(最高温度 125°C)
    工作环境
    - 存储条件:35°C,<45% RH
    - 工作温度:-55 °C 到 +125 °C
    - 寿命测试条件:2000 小时 @ +125°C / 6.3 V (DC)

    产品特点和优势


    1. 高容量与低阻抗:WCAP-PTHT 的高容值和低 ESR 特性使其非常适合用于电源滤波和耦合应用,确保了出色的性能和可靠性。
    2. 宽工作温度范围:从-55 °C到+125 °C的工作温度范围使得这些电容器能够在极端环境中正常工作。
    3. 高可靠性:经过严格测试,能够在苛刻条件下提供稳定性能,延长使用寿命。
    4. 多频率支持:通过提供不同频率下的纹波电流变化系数,增加了应用场景的灵活性。

    应用案例和使用建议


    WCAP-PTHT 非常适用于需要高效能、大容量、小体积的电源滤波、耦合、旁路和去耦应用中。例如,在开关电源中作为输入/输出滤波器使用,可以有效减小输出电压纹波,提高电源效率。在设计中应确保负载电流不超过规定的最大值,以避免过热。
    使用建议:
    - 确保电容器按照正负极性正确安装,避免反向电压损坏。
    - 使用时避免超过规定的工作电压和温度限制。
    - 在高湿度环境中使用前需先加压测试,确保电容器正常工作。

    兼容性和支持


    WCAP-PTHT 设计为与标准 PCB 装配工艺兼容,包括无铅焊接和含铅焊接。制造商提供详细的技术支持,包括焊接指导、清洗指南等,帮助客户进行装配和维护。

    常见问题与解决方案


    1. 问题:纹波电流超出额定值导致电容器过热。
    - 解决办法:确保电路设计符合电容器的纹波电流限制,必要时增加散热措施。
    2. 问题:长时间存储后电容器性能下降。
    - 解决办法:在使用前对电容器进行充分充电,如储存超过6个月,建议施加DC工作电压进行老化处理。
    3. 问题:外壳损坏。
    - 解决办法:避免高温操作和化学品接触,使用过程中注意防护措施。

    总结和推荐


    综上所述,WCAP-PTHT 铝聚合物电容器凭借其高容量、低阻抗和宽工作温度范围,是适合多种应用场景的理想选择。该产品适用于各种电源滤波和耦合需求,特别是对于需要长期稳定性、高可靠性的应用。强烈推荐使用此款电容器,但请务必遵循所有安全和操作指南以保证最佳性能和安全性。

870135175007参数

参数
电容值 1.2mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 9mΩ
纹波电流 332mA@ 120Hz,6.64A@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 10mm(长度)*14mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

870135175007厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

870135175007数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 870135175007 870135175007数据手册

870135175007封装设计

查看详情并下载
Symbol
Footprint
3D Model
