首页  >  产品百科  >  416131160802

416131160802

产品分类: 拨码开关
厂牌: WURTH
产品描述: 50V(DC) 2000Cycles 1000Cycles 25mA 贴片安装,黏合安装 3.71mm(长度)*2.5mm(高度)
供应商型号: BN-416131160802
供应商: 海外现货
标准整包数: 1
WURTH 拨码开关 416131160802

416131160802概述

    电子元器件技术手册概述

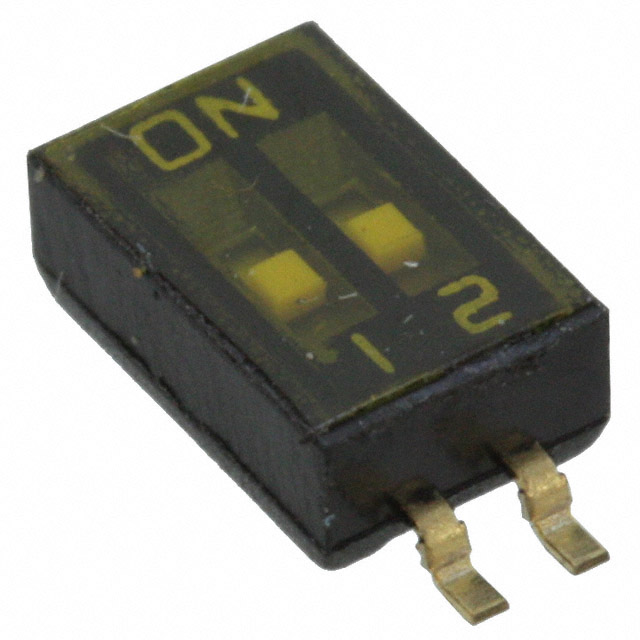

    本文旨在详细介绍一款由Würth Elektronik eiSos GmbH & Co. KG公司设计的扁平致动开关,提供其详细的技术规格、产品特点及应用场景等信息。该产品主要适用于通用电子设备,广泛应用于需要高安全性和可靠性的场合。

    产品简介


    这款扁平致动开关属于表面贴装(SMD)型电子元器件,主要用于实现电路中的切换操作。其主要特点包括顶面带封口的扁平致动器,具有高效可靠的机械和电气性能。本产品适用于各种电子设备中,尤其适合于对可靠性要求较高的应用场景。

    技术参数


    - 接触额定值:
    - 切换时:25mA,24VDC
    - 非切换时:100mA,50VDC
    - 接触电阻:
    - 初始值:≤100mΩ
    - 经寿命测试后:≤200mΩ
    - 绝缘电阻: ≥100MΩ @ 500VDC
    - 介电强度: 300VAC,持续时间1分钟
    - 操作力: ≤500g
    - 机械寿命: ≥2000次循环
    - 电气寿命: ≥1000次/25mA,24VDC
    - 外形尺寸: L=3.71~7.52mm,根据极数不同而变化

    产品特点和优势


    - 高可靠性:机械和电气寿命指标表现出色,能够在极端条件下保持稳定的工作状态。
    - 耐环境性:宽广的操作温度范围(-40°C ~ +85°C),确保在不同环境下的可靠性能。
    - 环保材料:采用UL 94 V-0级材料,符合RoHS和Reach标准,保证产品绿色无害。

    应用案例和使用建议


    - 应用案例:该产品广泛用于消费电子产品、通信设备以及医疗设备等需要高度可靠性的场合。
    - 使用建议:
    - 在安装过程中请保持“关闭”状态以避免损坏。
    - 清洁时只能通过顶部密封进行,避免直接水洗。
    - 建议在焊接完成后至少等待一段时间再进行清洁,以防清洗剂被吸入开关内部。

    兼容性和支持


    - 本产品采用Tape & Reel包装形式,在交货时处于“关闭”位置。
    - 支持SMD贴装工艺,适用于回流焊过程。

    常见问题与解决方案


    - Q1:如何正确清洁该产品?
    - 答:仅允许使用顶部密封进行手工刷洗,避免施加过大压力以免造成变形。
    - Q2:焊接后能否立即清洗?
    - 答:建议焊接后至少等待一段时间再进行清洗,以减少清洗剂被吸入开关内部的风险。

    总结和推荐


    综上所述,这款由Würth Elektronik eiSos GmbH & Co. KG公司开发的扁平致动开关具有高可靠性、良好的环境适应性和广泛的适用性。如果您正在寻找一款高性能且稳定的电子开关,它无疑是一个不错的选择。

416131160802参数

参数
电流额定值 25mA
电压额定值 50V(DC)
电气寿命 1000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 3.71mm(长度)*2.5mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

416131160802厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

416131160802数据手册

厂牌 PDF简要描述 下载
WURTH 拨码开关 WURTH 416131160802 416131160802数据手册

416131160802封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 5.2635 ¥ 44.8977
50+ $ 5.1304 ¥ 43.7623
100+ $ 4.5617 ¥ 38.9113
500+ $ 4.2713 ¥ 36.4342
库存: 56
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 448.97
