首页  >  产品百科  >  WIZ100SR

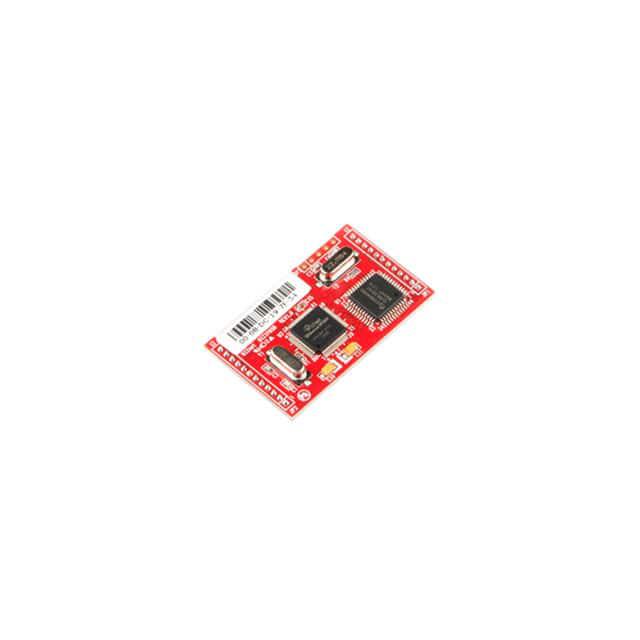

WIZ100SR

产品分类: 以太网芯片
厂牌: WIZNET
产品描述: 100Mbps 通孔安装 50mm*30mm*12mm
供应商型号: S3-WIZ100SR
供应商: 海外现货
标准整包数: 1

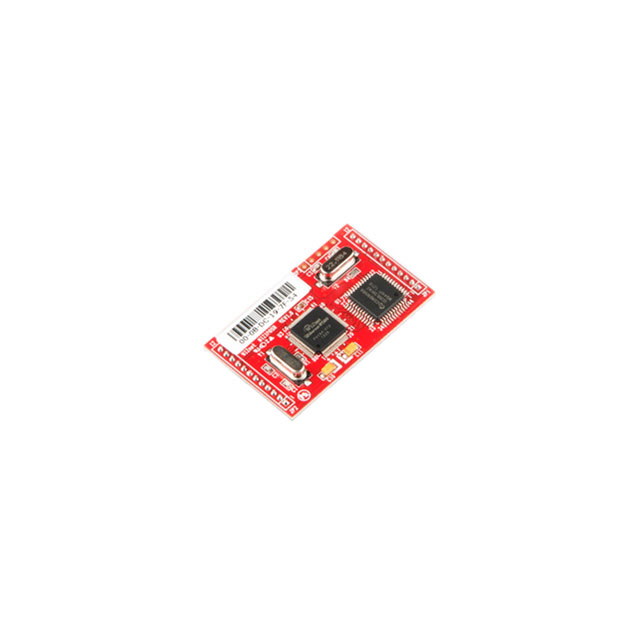

WIZNET 以太网芯片 WIZ100SR

WIZ100SR概述

    # WIZ100SR 技术手册解析:网络连接网关模块

    1. 产品简介


    基本介绍
    WIZ100SR 是一款由 WIZnet 公司开发的硬连线互联网连接网关模块(以下简称 WIZ100SR),它通过将现有的串行设备(如 RS-232)转换为基于以太网的 TCP/IP 协议,使远程监控、管理和控制成为可能。它的主要功能是实现串行数据与 TCP/IP 数据之间的双向转换,从而让用户可以通过网络对串行设备进行操作。
    应用领域
    WIZ100SR 可广泛应用于工业自动化、楼宇自动化、能源管理、远程控制等领域。它可以将传统串口设备无缝接入现代互联网基础设施,实现智能化改造和远程通信。

    2. 技术参数


    以下是 WIZ100SR 的关键技术参数,摘自产品手册:
    | 参数类别 | 规格描述 |

    | 协议支持 | TCP、UDP、IP、ARP、ICMP、IGMP、MAC、DHCP、PPPoE、DNS |
    | 网络接口 | 10/100 Base-T 以太网(自动检测) |
    | 串口接口 | 1 路 UART(3.3V TTL)、测试板提供 1 路 RS-232 接口 |
    | 处理器 | 8051 兼容处理器 |
    | 传输速率 | 1200bps 至 230Kbps |
    | 内存 | 内部存储器(62KB Flash、2KB EEPROM、16KB SRAM) |
    | 电源要求 | DC 3.3V,最大功耗 150mA |
    | 温度范围 | 工作温度:10°C 至 80°C;存储温度:-40°C 至 85°C |
    | 湿度范围 | 10% 至 90% |
    | 尺寸 | 50mm × 30mm × 8.85mm |
    此外,该模块支持硬件配置、固件升级、密码设置以及动态主机配置协议(DHCP)、静态 IP 设置和 PPPoE 连接方式等。

    3. 产品特点和优势


    独特功能与优势
    1. 协议转换能力强:支持 TCP/IP 到 RS-232 协议的无缝转换。
    2. 系统稳定性高:采用高性能硬件芯片(W5100),保证长时间稳定运行。
    3. 安全性好:支持 PPPoE 认证与密码设置,保障数据传输的安全性。
    4. 易用性强:具备直观的图形化配置工具,简化调试过程。
    5. 兼容性广:支持多种网络配置方式(DHCP、PPPoE、静态 IP),满足不同场景需求。

    4. 应用案例和使用建议


    典型应用场景
    1. 工业自动化控制:将工厂内的旧式 RS-232 设备联网,通过互联网实现远程监测。
    2. 楼宇管理系统:将楼宇内的设备(如门禁系统、电梯控制系统)集成到统一的网络中。
    3. 智能家居:通过 RS-232 控制的家电设备可通过 WIZ100SR 实现互联网连接。
    使用建议
    - 在复杂网络环境中,确保输入正确的 IP 地址和端口号,避免冲突。
    - 对于初次使用,建议先进行基础测试(如 PPPoE 验证和网速测试),再投入正式应用。
    - 在高负载情况下,可考虑增加缓冲区以提升数据传输效率。

    5. 兼容性和支持


    兼容性
    WIZ100SR 支持主流串口设备和以太网设备的互操作性。此外,它还可与任何遵循标准 TCP/IP 协议的服务器或客户端设备配合使用。
    官方支持
    用户可以通过官方网站(http://www.wiznet.co.kr)获取最新技术文档和在线技术支持。同时,技术支持邮箱为 support@wiznet.co.kr,销售与分销信息可联系 sales@wiznet.co.kr。

    6. 常见问题与解决方案


    问题 1:设备无法正常启动
    原因:电源电压不正确。
    解决方案:检查电源适配器输出电压是否为 5V,同时确认模块实际供电电压为 3.3V。
    问题 2:PPPoE 认证失败
    原因:用户名或密码错误。
    解决方案:检查提供的 PPPoE 账号和密码是否准确,确保与服务提供商一致。
    问题 3:LED 指示灯异常
    原因:网络连接中断或配置错误。
    解决方案:检查网线连接状态及网络参数配置是否正确。

    7. 总结和推荐


    综合评价
    WIZ100SR 是一款性能优越的串口转以太网网关模块,具有强大的协议转换能力和高度的稳定性。其图形化配置工具显著降低了学习成本,而丰富的兼容性使其适用于多种工业和消费类场景。
    是否推荐
    强烈推荐。无论是在工业自动化还是家庭物联网领域,WIZ100SR 都能有效解决串口设备的联网难题,提高系统的智能化水平。

    此产品以其出色的兼容性、稳定的性能和便捷的操作,成为当前串口设备网络化的理想选择。

WIZ100SR参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 100Mbps
收发器数量 -
长*宽*高 50mm*30mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

WIZ100SR厂商介绍

WIZnet是一家韩国公司,专注于提供网络通信解决方案,特别是嵌入式网络模块和网络处理器。公司的主要产品包括W5500、W5100、W7500等系列的以太网控制器和WIZ820io、WIZnet IoT模块等物联网解决方案。

WIZnet的产品主要分为以下几类:
1. 以太网控制器:提供网络通信功能,适用于需要网络连接的各种嵌入式系统。
2. 物联网模块:集成了网络通信和传感器接口,适用于物联网设备。
3. 网络处理器:提供更高级的网络功能,如路由、NAT等。

WIZnet的产品广泛应用于智能家居、工业自动化、医疗设备、安防监控等领域。其优势在于:
1. 易于集成:提供丰富的开发工具和库,方便开发者快速开发。
2. 性能稳定:产品经过严格测试,确保在各种环境下都能稳定工作。
3. 技术支持:提供专业的技术支持,帮助客户解决开发中遇到的问题。

WIZ100SR数据手册

厂牌 PDF简要描述 下载
WIZNET 以太网芯片 WIZNET WIZ100SR WIZ100SR数据手册

WIZ100SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
