首页  >  产品百科  >  WEO006432AWPP3N00000

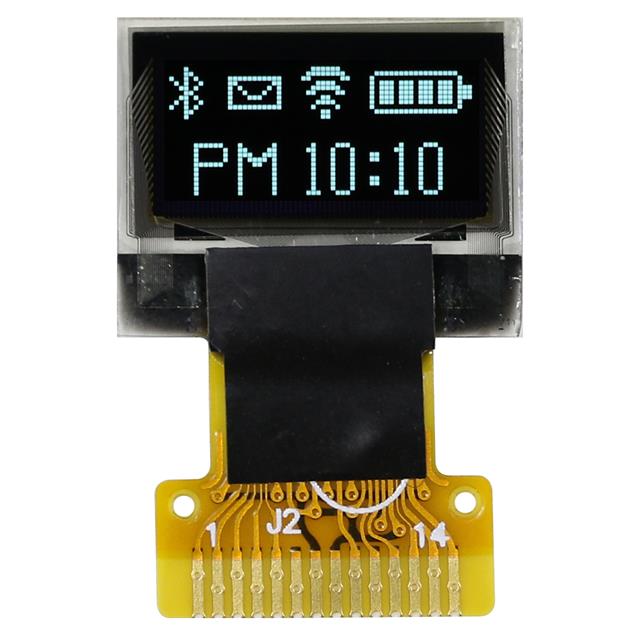

WEO006432AWPP3N00000

产品分类: LCD显示器件
厂牌: WINSTAR DISPLAY/台湾华凌光电
产品描述: 64 x 32 OLED - Passive Matrix 消极的 12.58mm 6.58mm SSD1306BZ Without 背光
供应商型号: ZT-WEO006432AWPP3N00000
供应商: 海外现货
标准整包数: 1
WINSTAR DISPLAY/台湾华凌光电 LCD显示器件 WEO006432AWPP3N00000

WEO006432AWPP3N00000概述

    OLED显示屏技术手册

    产品简介


    WEO006432AWPP3N00000是一款由WINSTAR DISPLAY CORPORATION生产的OLED(有机发光二极管)显示屏。该显示屏主要用于字符和图形显示,其主要特点是低功耗、高对比度和宽视角。本款OLED显示屏广泛应用于各种设备中,如智能手表、车载仪表盘、医疗设备及工业控制面板等。

    技术参数


    - 模块分类信息
    - 显示类型:COG(Chip-on-Glass)
    - 点阵尺寸:64 32 像素
    - 发光颜色:白色
    - 显示模式:被动矩阵
    - 一般规范
    - 模块尺寸:14.5 × 11.6 × 1.26 mm
    - 活动区域:11.18 × 5.58 mm
    - 像素尺寸:0.153 × 0.153 mm
    - 像素间距:0.175 × 0.175 mm
    - 驱动电压:3.0~3.3V
    - 电气特性
    - 逻辑电源电压:2.8~3.3V
    - 充电泵调节器供电电压:3.3V
    - 充电泵输出电压:7.0~7.8V
    - 输入高电压:0.8×VDD
    - 输入低电压:0~0.2×VDD
    - 输出高电压:0.9×VDD
    - 输出低电压:0~0.1×VDD
    - 光学特性
    - 视角:垂直角度160°,水平角度160°
    - 对比度:2000:1
    - 响应时间:上升时间10μs,下降时间10μs
    - 亮度:160~180cd/m²
    - CIEx(白光):0.26~0.30
    - CIEy(白光):0.30~0.34
    - 寿命
    - 工作温度:25°C
    - 亮度:初始50%亮度
    - 寿命:典型值为20,000小时

    产品特点和优势


    - 低功耗:被动矩阵设计使得功耗更低,适合电池供电的便携式设备。
    - 高对比度:OLED自发光的特点使得对比度极高,视觉效果更佳。
    - 宽视角:视角可达160°,确保在各个方向上的可视性。
    - 响应速度快:响应时间仅为10μs,非常适合动态显示应用。
    - 坚固耐用:经过高低温、湿度、振动等可靠性测试,适合多种恶劣环境使用。

    应用案例和使用建议


    本款OLED显示屏广泛应用于智能穿戴设备、汽车仪表板等领域。例如,在智能手表上可以用于显示时间和通知信息;在汽车仪表盘上可以用于显示车辆状态信息。使用时建议注意以下几点:
    - 避免震动:尽量避免对模块施加过大冲击。
    - 正确连接:确保所有引脚连接正确,特别是VSS(接地)、VDD(电源)、IREF(亮度调整参考)等关键引脚。
    - 初始化设置:按照附带的初始代码进行初始化,确保模块正常工作。

    兼容性和支持


    - 兼容性:与多种控制器和驱动器兼容,具体细节可参考相关文档。
    - 支持:制造商提供技术支持,包括软件开发工具包和故障排除指南。

    常见问题与解决方案


    - 问题一:模块无法点亮。
    - 解决办法:检查VDD和VSS是否正确连接,确认初始化代码正确执行。

    - 问题二:显示效果不佳。
    - 解决办法:检查是否有正确配置IC参数,如驱动电压、充电泵参数等。

    总结和推荐


    总体来看,WEO006432AWPP3N00000是一款高性能、低功耗的OLED显示屏,适用于多种设备的应用。其高对比度、宽视角和快速响应的特点使其在市场上具有较强的竞争力。因此,我强烈推荐使用这款显示屏,特别是在需要显示高清晰度、长寿命和良好可靠性的场合。

WEO006432AWPP3N00000参数

参数
触碰模式 -
背光颜色 Without 背光
显示颜色 -
显示宽度 12.58mm
接口方式 -
显示类型 OLED - Passive Matrix
字符宽度 -
显示模式 消极的
字符高度 -
视角 -
显示高度 6.58mm
显示尺寸 -
控制器类型 SSD1306BZ
分辨率(pixels) 64 x 32
包装方式 托盘

WEO006432AWPP3N00000数据手册

厂牌 PDF简要描述 下载
WINSTAR DISPLAY/台湾华凌光电 LCD显示器件 WINSTAR DISPLAY/台湾华凌光电 WEO006432AWPP3N00000 WEO006432AWPP3N00000数据手册

WEO006432AWPP3N00000封装设计

查看详情并下载
Symbol
Footprint
3D Model
