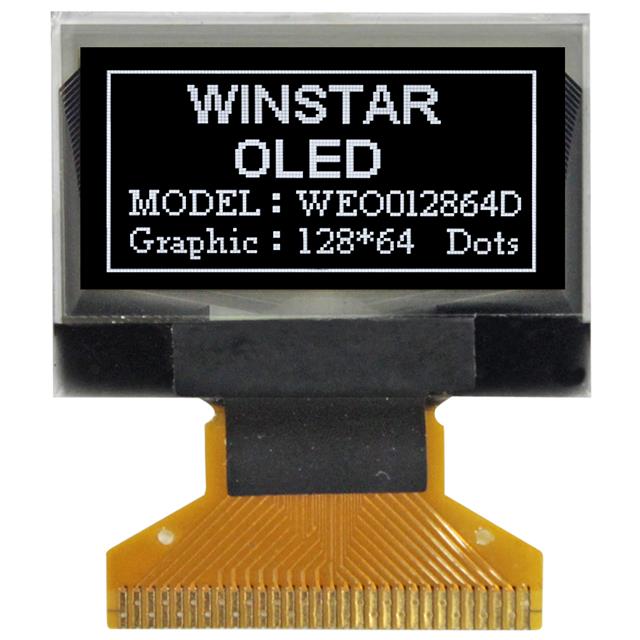

WEO012864DWPP3N00F00

产品分类: LED显示器件
厂牌: WINSTAR DISPLAY/台湾华凌光电
产品描述: 128 x 64 I2C,SPI OLED - Passive Matrix 0.96in 消极的 白色 23.94mm 12.06mm SSD1306BZ Without 背光
供应商型号: ZT-WEO012864DWPP3N00F00
供应商: 海外现货
标准整包数: 1
WINSTAR DISPLAY/台湾华凌光电 LED显示器件 WEO012864DWPP3N00F00

WEO012864DWPP3N00F00概述


    产品简介


    本产品是一款基于OLED技术的显示模块,型号为WEO012864DWPP3N00F00。该模块适用于多种应用场景,包括消费电子产品、智能家居、工业控制面板等领域。其主要功能是提供高清晰度的黑白显示效果,凭借其小巧的体积和低功耗的特点,在众多领域具有广泛的应用前景。

    技术参数


    物理尺寸
    - 像素点阵:128 x 64
    - 模块尺寸:26.70 x 19.26 x 1.26 mm
    - 主动区域尺寸:21.738 x 10.858 mm
    - 像素间距:0.17 x 0.17 mm
    - 显示模式:被动矩阵
    - 显示颜色:白色
    - 电压驱动:3.0~3.3V
    - 接口:6800、8080并行接口、SPI、I2C
    - 屏幕大小:0.96英寸
    绝对最大额定值
    - 逻辑供电电压(VDD):0~4.0 V
    - 显示供电电压(VCC):0~15.0 V
    - 工作温度范围:-40~+80 °C
    - 存储温度范围:-40~+85 °C
    电气特性
    - 输入高电平电压(VIH):0.8×VDD 至 VDD
    - 输入低电平电压(VIL):0 至 0.2×VDD
    - 输出高电平电压(VOH):0.9×VDD 至 VDD
    - 输出低电平电压(VOL):0 至 0.1×VDD
    - 运行电流(IBAT):15~25 mA
    光学特性
    - 视角(θ):160°
    - 对比度(CR):2000:1
    - 响应时间(Trise, Tfall):10μs

    产品特点和优势


    1. 高分辨率:128 x 64像素点阵,确保图像清晰度。
    2. 低功耗设计:适用于电池供电的设备,延长设备使用寿命。
    3. 宽视角:160°视角使得屏幕在各种角度下都能保持良好的显示效果。
    4. 可靠性强:经过严格的环境和机械测试,确保在恶劣环境下稳定运行。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如智能手表、运动手环。
    - 工业控制系统:用于仪器仪表显示。
    - 家居自动化:如温湿度显示器。
    使用建议
    - 在外部电源供电时,确保电源电压稳定在3.0~3.3V范围内。
    - 为了获得最佳显示效果,可参考手册中的初始化代码进行设置。
    - 使用过程中应注意避免高温环境,防止液晶老化和损坏。

    兼容性和支持


    - 兼容性:本模块支持多种通信协议,包括6800、8080并行接口、SPI、I2C,可轻松与各类微控制器对接。
    - 支持:制造商提供了详尽的技术文档和支持服务,包括样品测试和技术咨询,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    1. 问题:显示异常或无显示。
    - 解决方案:检查供电电压是否符合要求,确认初始化设置是否正确。

    2. 问题:显示亮度不均匀。
    - 解决方案:调整对比度控制,或者按照手册中的方法均匀点亮像素。

    总结和推荐


    综上所述,WEO012864DWPP3N00F00是一款性能优异的OLED显示模块,具有高分辨率、低功耗和宽视角等显著优点。其在消费电子、工业控制等多个领域有着广泛的应用前景。尽管价格相对较高,但考虑到其卓越的性能和稳定性,我们强烈推荐在相关项目中采用此模块。

WEO012864DWPP3N00F00参数

参数
分辨率(pixels) 128 x 64
字符高度 -
显示类型 OLED - Passive Matrix
发光强度 -
显示尺寸 0.96in
显示宽度 23.94mm
显示高度 12.06mm
接口方式 I2C,SPI
背光颜色 Without 背光
控制器类型 SSD1306BZ
字符宽度 -
显示颜色 白色
显示模式 消极的
视角 -
触碰模式 -
包装方式 托盘

WEO012864DWPP3N00F00数据手册

厂牌 PDF简要描述 下载
WINSTAR DISPLAY/台湾华凌光电 LED显示器件 WINSTAR DISPLAY/台湾华凌光电 WEO012864DWPP3N00F00 WEO012864DWPP3N00F00数据手册

WEO012864DWPP3N00F00封装设计

查看详情并下载
Symbol
Footprint
3D Model
