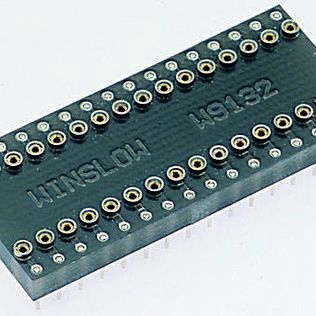

W9114RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 24 针母座 DIP至24 针公插 DIP, 15.24 mm, 2.54 mm节距, 通孔安装
供应商型号: 1583023
供应商: 海外现货
标准整包数: 1
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W9114RC

W9114RC概述

    # WINSLOW ADAPTICs DIL Reduction/Expansion Adapters

    产品简介


    WINSLOW ADAPTICs DIL Reduction/Expansion Adapters(简称“适配器”)是一种用于将DIP封装的引脚间距从一种尺寸转换为另一种尺寸的产品。这类产品广泛应用于电子制造和维修领域,特别是在需要将不同引脚间距的电路板进行互连时,这些适配器可以提供便利。其主要功能是使电子设备设计者能够在不同的DIP封装之间实现兼容性,从而提高设计的灵活性和可操作性。

    技术参数


    基本规格
    - 型号: W9114, W9115, W9116, W9117, W9136, W9132, W9133, W9135, W9118, W9119, W9120, W9121, W9122, W9123, W9124, W9125, W9126, W9127, W9128, W9129, W9130, W9131
    - 引脚数量: 24, 28, 30, 32, 40, 42, 64(参见尺寸表)
    - 转换比例: 0.1"至0.1"、0.1"至0.07"、0.07"至0.1"
    尺寸表
    - W9114: 24个引脚,尺寸:A=33.02mm, B=20.32mm, C=15.24mm, D=7.62mm, E=3.81mm
    - W9115: 24个引脚,尺寸:A=33.02mm, B=20.32mm, C=7.62mm, D=15.24mm, E=3.81mm
    - W9116: 28个引脚,尺寸:A=38.1mm, B=20.32mm, C=15.24mm, D=7.62mm, E=4.84mm, F=2.3mm
    - W9117: 28个引脚,尺寸:A=38.1mm, B=20.32mm, C=7.62mm, D=15.24mm, E=3.81mm
    - W9136: 28个引脚,尺寸:A=38.1mm, B=15.24mm, C=7.62mm, D=10.16mm, E=3.81mm
    - W9132: 32个引脚,尺寸:A=43.18mm, B=20.32mm, C=10.16mm, D=15.24mm, E=3.81mm
    - W9133: 32个引脚,尺寸:A=43.18mm, B=20.32mm, C=15.24mm, D=10.16mm, E=3.81mm
    - W9135: 32个引脚,尺寸:A=43.18mm, B=15.24mm, C=10.16mm, D=7.62mm, E=3.81mm
    - W9118: 32个引脚,尺寸:A=43.18mm, B=20.32mm, C=15.24mm, D=7.62mm, E=3.81mm
    - W9119: 32个引脚,尺寸:A=43.18mm, B=20.32mm, C=7.62mm, D=15.24mm, E=3.81mm
    - W9120: 24个引脚,尺寸:A=30.48mm, B=17.78mm, C=10.16mm, D=15.24mm
    - W9121: 28个引脚,尺寸:A=35.56mm, B=17.78mm, C=10.16mm, D=15.24mm
    - W9122: 30个引脚,尺寸:A=38.1mm, B=17.78mm, C=10.16mm, D=15.24mm
    - W9123: 40个引脚,尺寸:A=50.8mm, B=25.4mm, C=15.24mm, D=15.24mm
    - W9124: 42个引脚,尺寸:A=53.34mm, B=25.4mm, C=15.24mm, D=15.24mm
    - W9125: 64个引脚,尺寸:A=81.28mm, B=27.94mm, C=19.05mm, D=22.86mm
    - W9126: 24个引脚,尺寸:A=30.48mm, B=17.78mm, C=15.24mm, D=10.16mm
    - W9127: 28个引脚,尺寸:A=35.56mm, B=17.78mm, C=15.24mm, D=10.16mm
    - W9128: 30个引脚,尺寸:A=38.1mm, B=17.78mm, C=15.24mm, D=10.16mm
    - W9129: 40个引脚,尺寸:A=50.8mm, B=25.4mm, C=15.24mm, D=15.24mm
    - W9130: 42个引脚,尺寸:A=53.34mm, B=25.4mm, C=15.24mm, D=15.24mm
    - W9131: 64个引脚,尺寸:A=81.28mm, B=27.94mm, C=22.86mm, D=19.05mm

    产品特点和优势


    WINSLOW ADAPTICs适配器的主要优势在于其灵活的适用范围和方便的操作。其独特的设计使得用户能够在多种DIP封装之间自由切换,极大地提升了电路设计的灵活性和兼容性。此外,标准版本采用精密加工的插针设计,而非插针版本也提供了更多的选择,以满足不同应用需求。产品通过标准化尺寸和结构,确保了稳定可靠的连接性能。

    应用案例和使用建议


    应用案例
    - 在嵌入式系统开发中,经常需要将不同引脚间距的芯片或模块连接在一起,此时这些适配器可以有效解决问题。
    - 在老旧电子设备的翻新过程中,利用这些适配器可以将新旧零件顺利连接起来,提高维修效率。
    使用建议
    - 在选择适配器时,务必确认所需芯片的引脚数和间距,以便正确匹配所需的型号。
    - 安装时,确保所有的引脚完全插入且位置准确,避免短路或断开的风险。
    - 在使用过程中,定期检查适配器的连接状态,确保长期可靠的工作。

    兼容性和支持


    WINSLOW ADAPTICs适配器兼容多种DIP封装,能够与大多数标准DIP插槽兼容。公司提供详尽的技术文档和支持服务,包括详细的安装指南、常见问题解答及售后服务,以确保客户能够充分利用这些产品的优势。

    常见问题与解决方案


    常见问题
    1. 如何确定适配器的型号?
    - 确认所需的芯片引脚数和间距,参考尺寸表选择合适的型号。
    2. 安装时出现松动怎么办?
    - 确保所有引脚完全插入并牢固固定,必要时可以重新调整或加固。
    3. 连接不稳定?
    - 检查连接器是否有异物阻碍,确保接触良好;如果问题依旧,可能需要更换新的适配器。
    解决方案
    - 针对引脚松动的情况,建议用户使用专业的工具轻轻按压,确保引脚紧密接触。若仍存在问题,应联系技术支持寻求帮助。

    总结和推荐


    WINSLOW ADAPTICs DIL Reduction/Expansion Adapters是一款实用性强、性能稳定的适配器产品。它在多种电子应用中表现出色,提供了广泛的兼容性和高效的设计灵活性。根据以上分析,我们强烈推荐这一产品给需要灵活处理不同引脚间距的电子设计工程师们。

W9114RC参数

参数
安装方式 通孔安装
