首页  >  产品百科  >  WA13078DQAETRC

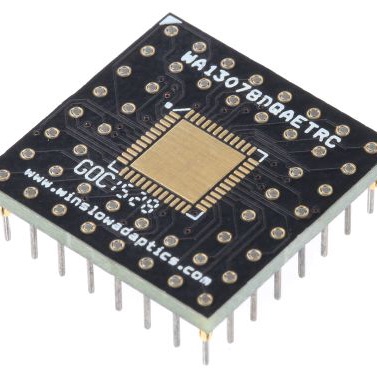

WA13078DQAETRC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 48 针母座 QFN至48 针公插 PGA, 0.5 mm, 2.54 mm节距, 通孔安装
供应商型号: 7419600
供应商: 海外现货
标准整包数: 1
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WA13078DQAETRC

WA13078DQAETRC概述

    WINSLOW ADAPTICs QFN to PGA Generic Adapters

    产品简介


    WINSLOW ADAPTICs 的 QFN 到 PGA 通用适配器旨在方便 QFN(方形扁平无引脚封装)、DFN(细小外形无引脚封装)和 UTDFN(超薄双扁平无引脚封装)器件的原型设计,这些器件可以安装在 2.54 毫米间距的开发板上。适配器的顶部设有表面贴装焊盘,适用于焊接表面贴装器件;底部则带有 2.54 毫米间距的针式 PGA 引脚,可直接焊接在印刷电路板上或插入标准 PGA 插座。

    技术参数


    - 封装类型: QFN, DFN, UTDFN
    - 适配板尺寸: 多种尺寸(见下表)
    - PGA引脚间距: 2.54毫米
    - 适配器引脚数: 4 至 72个引脚不等
    - 工作温度范围: -40°C至+85°C
    - 表面处理: 锡铅合金或无铅
    | 零件编号 | 封装大小 | 引脚数 | A尺寸 | B尺寸 | C尺寸(引脚间距) | D尺寸 | E尺寸 | D1尺寸 | E1尺寸 | F尺寸 | G尺寸 |
    |
    | WA13062DQAET | 3 x 3 mm | 4 (2x2) | 7.62 mm | 7.62 mm | 0.4 mm | 3.75 mm | 1.65 mm | 3.75 mm | 1.65 mm | 1.25 mm | 1.25 mm |
    | WA13041DQAET | 3 x 3 mm | 6 (3x2) | 7.62 mm | 7.62 mm | 0.4 mm | 1.40 mm | 0.20 mm | 1.40 mm | 0.20 mm | NP | NP |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 多功能性: 支持多种 QFN、DFN 和 UTDFN 封装,适用于广泛的电路设计需求。
    - 易用性: 表面贴装焊盘和 PGA 引脚的设计使得安装和测试过程更加便捷。
    - 耐温性: 能够在极端温度环境下保持稳定性能,适合各种严苛的应用环境。
    - 灵活性: 可通过焊接或使用标准 PGA 插座灵活连接,满足不同用户的连接需求。

    应用案例和使用建议


    - 无线通信模块: 用于测试和验证小型化射频模块。
    - 便携式医疗设备: 用于医疗传感器的小型化封装。
    - 工业控制系统: 用于嵌入式系统的快速原型设计和测试。
    使用建议:
    - 在安装过程中确保适配器与目标 PCB 的电气连接可靠。
    - 选择合适的焊接工艺以保证焊接质量和电气连接的稳定性。
    - 定期检查适配器及其连接点,确保长期使用的可靠性。

    兼容性和支持


    - 兼容性: 适用于标准 2.54 毫米间距的 PCB 和 PGA 插座。
    - 支持: 厂商提供详尽的技术文档和支持服务,包括安装指南和技术咨询。

    常见问题与解决方案


    - 问题: 适配器上的焊盘损坏。
    - 解决方案: 重新安装新的适配器并确保焊接质量。
    - 问题: 引脚弯曲或损坏。
    - 解决方案: 使用适当的工具小心校正引脚位置或更换损坏的引脚。
    - 问题: 电气连接不稳定。
    - 解决方案: 仔细检查焊接点并重新焊接。

    总结和推荐


    总体来说,WINSLOW ADAPTICs 的 QFN 到 PGA 通用适配器是一款高度实用且性能稳定的电子元器件。它提供了极高的多功能性和灵活性,能够满足大多数应用需求。鉴于其出色的耐温性和可靠性,强烈推荐用于原型设计和验证过程。同时,厂商提供的良好支持也确保了用户在使用过程中的无忧体验。

WA13078DQAETRC参数

参数
安装方式 贴片安装,通孔安装

WA13078DQAETRC厂商介绍

Winslow Adaptics是一家高科技公司,专注于开发和制造先进的自适应光学系统和组件。公司的产品主要分为以下几类:

1. 自适应光学系统:包括波前传感器、变形镜和控制系统,用于实时校正光学波前畸变,提高成像质量。

2. 光学元件:包括各种高性能光学镜片、滤光片和光学窗口,用于光学系统的设计和制造。

3. 光学仪器:包括光谱仪、干涉仪和光学测试设备,用于光学性能的测量和分析。

Winslow Adaptics的产品广泛应用于****、**、医疗、科研等领域,如**成像、激光通信、眼科手术和生物医学成像等。公司的优势在于:

1. 技术创新:拥有多项自适应光学技术的专利,不断推出性能更优、成本更低的新产品。

2. 定制服务:根据客户需求提供定制化的光学解决方案,满足特定应用的需求。

3. 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。

4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题,提高产品性能。

WA13078DQAETRC数据手册

厂牌 PDF简要描述 下载
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WINSLOW ADAPTICS WA13078DQAETRC WA13078DQAETRC数据手册

WA13078DQAETRC封装设计

查看详情并下载
Symbol
Footprint
3D Model
