W13028RC

厂牌: WINSLOW ADAPTICS
产品描述: Winslow IC插座适配器, 8 针母座 QFN至8 针公插 DIP, 1.27 mm, 2.54 mm节距, 通孔安装
供应商型号: 7419489
供应商: 海外现货
标准整包数: 5

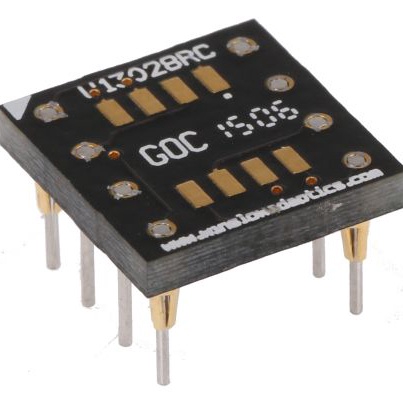

WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 W13028RC

W13028RC概述

    WINSLOW ADAPTICs QFN至DIP通用适配器技术手册

    产品简介


    WINSLOW ADAPTICs 提供的 QFN 至 DIP 通用适配器是一种高效便捷的原型设计工具,用于将 QFN(方形扁平无引脚封装)、DFN(倒装芯片无引脚封装)及 UTDFN(超薄方形扁平无引脚封装)器件转换为标准 DIP(双列直插式封装)引脚布局。这类适配器允许开发人员在2.54mm间距的开发板上进行原型制作,既简化了安装过程,又提高了项目的可操作性和灵活性。

    技术参数


    - 尺寸与形状:不同型号的适配器尺寸和引脚数量各异,覆盖各种常见的封装规格。
    - 引脚布局:顶部表面设有 SMT 焊接的焊盘,底部则有标准 DIP 引脚,间距为2.54mm。
    - 电气特性:采用不同的间距(如0.4mm, 0.5mm, 0.65mm, 0.8mm)以满足不同应用需求。
    - 工作环境:适用于广泛的温度范围和电压环境。

    | 部件号 | 封装大小 | 引脚数 | 引脚间距 | 尺寸A (mm) | 尺寸B (mm) | 尺寸C (mm) | 尺寸D (mm) | 尺寸E (mm) | 尺寸E1 (mm) | 尺寸F (mm) | 尺寸F1 (mm) | 尺寸G (mm) | 尺寸H (mm) |

    | W13062 | 3 x 3 | 4 | 0.4mm | 10.16 | 5.08 | 7.62 | 3.75 | 1.65 | 3.75 | 1.65 | 1.25 | 1.25 | 1.25 |

    产品特点和优势


    1. 通用性强:可适配多种 QFN/DFN 封装。
    2. 易用性高:SMT焊接焊盘便于安装,标准DIP引脚易于连接。
    3. 灵活性好:适应不同尺寸和间距的需求,涵盖小到中型芯片的封装要求。
    4. 稳定性佳:采用标准化设计,确保连接可靠性和信号完整性。

    应用案例和使用建议


    - 应用案例:适合于小型传感器、控制器、微处理器等设备的原型开发,以及需要将QFN封装器件接入标准电路板的应用。
    - 使用建议:
    - 在使用前确保焊盘布局与设备匹配。
    - 确保焊接工艺质量,避免虚焊或短路。
    - 对于大电流或高频信号传输,可能需要额外的去耦电容以提高稳定性。

    兼容性和支持


    这些适配器与多数标准 DIP 插座兼容,且能适应广泛的开发板布局。Winslow Adaptics 提供详尽的技术支持和文档资料,帮助用户在开发过程中解决问题。若需更多定制化服务,可联系当地技术支持团队。

    常见问题与解决方案


    1. Q: 如何确保焊接质量?
    A: 使用助焊剂,控制焊接温度,保证焊料均匀分布,可以有效提高焊接质量。

    2. Q: 遇到信号干扰怎么办?
    A: 检查是否有屏蔽不足的情况,添加合适的屏蔽层或去耦电容,可显著改善信号质量。

    3. Q: 引脚布局错位怎么办?
    A: 使用放大镜或显微镜检查引脚位置,必要时重新焊接以确保正确对齐。

    总结和推荐


    WINSLOW ADAPTICs 的 QFN 至 DIP 通用适配器以其卓越的灵活性、可靠性和广泛的适用性,在电子原型开发领域表现出色。无论是新手还是经验丰富的工程师,这些适配器都是理想的开发工具。鉴于其显著的优势和多功能性,强烈推荐使用。

W13028RC参数

参数
安装方式 贴片安装,通孔安装

W13028RC厂商介绍

Winslow Adaptics是一家高科技公司,专注于开发和制造先进的自适应光学系统和组件。公司的产品主要分为以下几类:

1. 自适应光学系统:包括波前传感器、变形镜和控制系统,用于实时校正光学波前畸变,提高成像质量。

2. 光学元件:包括各种高性能光学镜片、滤光片和光学窗口,用于光学系统的设计和制造。

3. 光学仪器:包括光谱仪、干涉仪和光学测试设备,用于光学性能的测量和分析。

Winslow Adaptics的产品广泛应用于****、**、医疗、科研等领域,如**成像、激光通信、眼科手术和生物医学成像等。公司的优势在于:

1. 技术创新:拥有多项自适应光学技术的专利,不断推出性能更优、成本更低的新产品。

2. 定制服务:根据客户需求提供定制化的光学解决方案,满足特定应用的需求。

3. 质量控制:严格的质量管理体系,确保产品的高性能和可靠性。

4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题,提高产品性能。

W13028RC数据手册

厂牌 PDF简要描述 下载
WINSLOW ADAPTICS 用于IC/晶体管的插座 - 适配器 WINSLOW ADAPTICS W13028RC W13028RC数据手册

W13028RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
