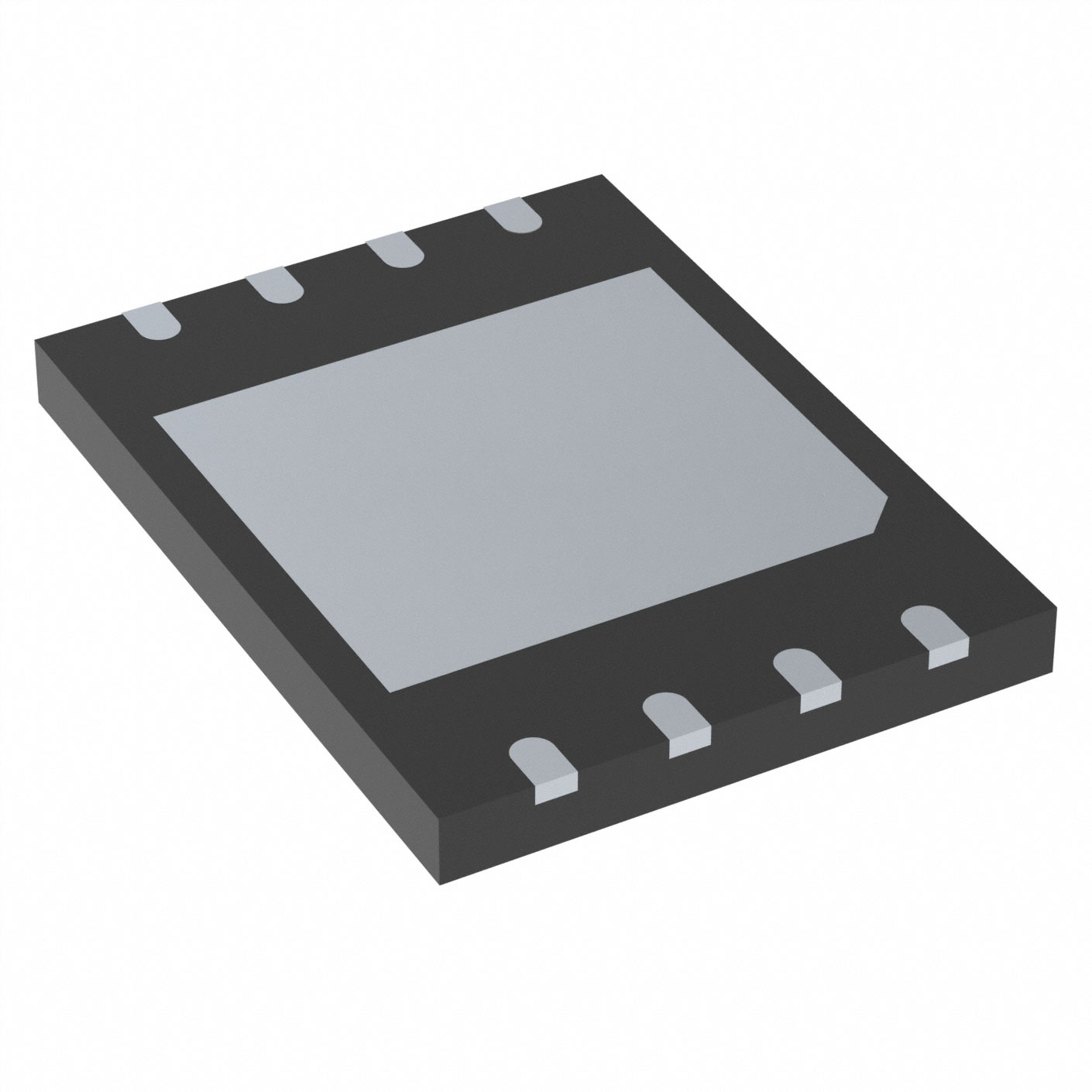

W25N01KVZEIR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: SLC QSPI NAND Flash Memory
供应商型号: W25N01KVZEIR
供应商: 云汉优选
标准整包数: 3150
WINBOND/台湾华邦 闪存(Flash) W25N01KVZEIR

W25N01KVZEIR概述

    W25N01KV 1G-bit SLC QspiNAND Flash Memory 技术手册

    产品简介


    W25N01KV 是一款 1G-bit 的单层单元 (SLC) QspiNAND 闪存芯片,适用于空间受限、引脚有限且功耗要求严格的系统。该芯片融合了流行的串行外设接口(SPI)和传统的大容量 NAND 非易失性存储空间。它非常适合用于代码阴影复制到 RAM。W25N QspiNAND 系列的所有设备都采用节省空间的封装形式,这种形式在过去很难应用于典型的 NAND 闪存芯片。

    技术参数


    - 存储容量:1G-bit(128MB)
    - 供电电压范围:2.7V 至 3.6V
    - 最大工作电流:活跃时为 25mA,待机时为 10µA
    - 组织结构:65,536 个可编程页面,每个页面为 2,048 字节
    - 擦除单位:64 个页面组成 128KB 块
    - 总块数:1,024 个擦除块
    - 支持的 SPI 类型:标准 SPI、双通道 SPI、四通道 SPI
    - SPI 时钟频率:最高支持 104MHz,使用快读双通道/四通道 I/O 指令时可达 208MHz(104MHz x 2)或 416MHz(104MHz x 4)

    产品特点和优势


    W25N01KV 以其卓越的性能和灵活的操作而著称。它不仅提供了高达 1G-bit 的存储容量,还支持多种 SPI 类型,可以灵活地满足不同应用的需求。此外,W25N01KV 支持 JEDEC 标准制造商和设备 ID,以及一个唯一 ID 页面、一个参数页面和十个 2,048 字节的 OTP 页面。通过内置的 ECC 功能,用户还可以实现更好的 NAND 闪存管理。

    应用案例和使用建议


    W25N01KV 在多个领域都有广泛的应用,如嵌入式系统、数据存储、工业自动化等。例如,在工业自动化领域,它可以作为可靠的存储介质,确保关键数据的长期保存。为了充分发挥其性能,建议在使用时:
    - 确保供电电压稳定在 2.7V 至 3.6V 范围内。
    - 使用支持的 SPI 时钟频率以达到最佳性能。
    - 定期进行数据备份和擦除操作,以保持存储介质的高效运行。

    兼容性和支持


    W25N01KV 兼容标准 SPI 串行闪存命令,这使其能够轻松集成到现有的硬件平台中。厂家提供全面的技术支持和维护服务,以确保用户能够充分利用这一先进存储解决方案。

    常见问题与解决方案


    - 问题:供电电压不稳,导致设备无法正常工作。
    - 解决方案:确保供电电压在 2.7V 至 3.6V 之间,并使用稳压电源。

    - 问题:SPI 通信不稳定。
    - 解决方案:检查 SPI 接线是否正确连接,调整时钟频率,确保符合手册中的 AC 电气特性。

    总结和推荐


    W25N01KV 以其高密度存储、低功耗和灵活的 SPI 接口设计,成为了一款非常优秀的存储解决方案。它在多种应用场合中表现出色,特别是在需要高效数据存储和管理的环境中。总体来说,强烈推荐使用这款闪存芯片,尤其是对存储密度和灵活性有较高需求的应用场景。
    这篇技术手册详细介绍了 W25N01KV 的技术参数、产品特点、应用案例以及支持和服务等内容,为潜在用户提供了一个全面的了解。希望这些信息能帮助用户更好地理解和使用这一先进的存储解决方案。

W25N01KVZEIR参数

参数
最大时钟频率 -
最大工作供电电压 -
最小工作供电电压 -
组织 -
数据总线宽度 -
接口类型 -
存储容量 -
最大供电电流 -
包装方式 管装

W25N01KVZEIR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25N01KVZEIR W25N01KVZEIR数据手册

W25N01KVZEIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3150+ ¥ 3.85
6300+ ¥ 3.78
库存: 9450
起订量: 3150 增量: 3150
交货地:
最小起订量为:3150
合计: ¥ 12127.5
