W9825G6JB-6I TR

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 32MB 16 M x 16 3V 60mA 3.6V 166MHz LVTTL 16bit TFBGA-54 贴片安装,黏合安装
供应商型号: 256-W9825G6JB-6ITR-ND
供应商:
标准整包数: 1

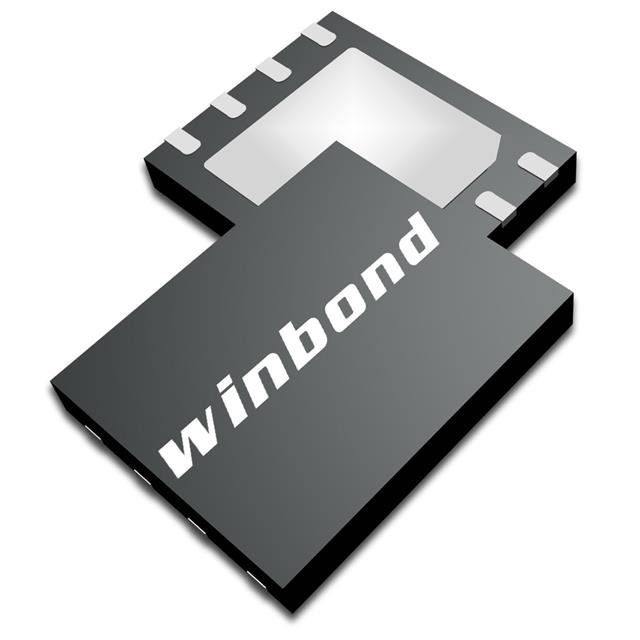

WINBOND/台湾华邦 动态随机存储器(DRAM) W9825G6JB-6I TR

W9825G6JB-6I TR概述


    产品简介


    W9825G6JB是一款高速同步动态随机存储器(SDRAM),具有4兆字节(M)×4个银行×16位的数据组织形式。它能够提供高达每秒166兆字的速度带宽,适用于高性能应用中的主内存。这款SDRAM分为三种速度等级:-6、-6I和-75。其中,-6级符合166MHz/CL3或133MHz/CL2标准,-6I工业级支持-40°C到85°C的工作温度范围,而-75级符合133MHz/CL3标准。

    技术参数


    - 电源电压: 3.3V ± 0.3V
    - 时钟频率: 最高可达166MHz
    - 组织结构: 4,194,304字节 × 4个银行 × 16位
    - 自刷新模式: 标准和低功耗
    - CAS延迟: 2和3周期
    - 突发长度: 1、2、4、8和全页
    - 接口类型: LVTTL
    - 封装类型: TFBGA 54球(8x8 mm²)
    - 最大电流: 2mA

    产品特点和优势


    1. 高速性能: 支持高达166MHz的时钟频率,保证了高效的读写操作。
    2. 灵活的配置: 支持多种突发长度和CAS延迟设置,可以根据具体需求进行配置。
    3. 多重操作模式: 包括自刷新模式、低功耗模式和多种数据掩码模式,满足不同的应用需求。
    4. 耐用性好: 支持宽温范围,能够在极端环境下稳定工作。
    5. 先进的控制逻辑: 采用LVTTL接口和高精度内部计数器,确保数据的准确传输。

    应用案例和使用建议


    应用案例
    W9825G6JB广泛应用于高性能计算、通信设备和嵌入式系统中。例如,在一台需要大量内存来处理复杂数据流的服务器中,这款SDRAM可以作为高速缓存,加速数据的读取和写入过程。在汽车电子设备中,它的耐高温特性使得其能在恶劣环境下可靠运行。
    使用建议
    1. 初始化阶段: 确保所有输入信号在电源启动时处于“NOP”状态,以便正确设置模式寄存器。
    2. 数据传输: 在突发读写过程中,合理利用DQM信号以避免数据冲突,确保数据的准确传输。
    3. 电源管理: 利用电源下电模式和自刷新模式来降低功耗,延长设备使用寿命。

    兼容性和支持


    W9825G6JB支持LVTTL接口,与大多数现代计算机系统的标准兼容。厂商提供了详细的技术文档和支持服务,包括硬件设计指南、软件开发工具包和在线技术支持。

    常见问题与解决方案


    1. 问题: 设备在启动时无法正常工作。
    - 解决方案: 检查电源电压是否符合规范,确认所有输入信号处于“NOP”状态。
    2. 问题: 数据传输错误率高。
    - 解决方案: 调整DQM信号设置,避免数据冲突。
    3. 问题: 功耗过高。
    - 解决方案: 启用低功耗模式或电源下电模式,减少不必要的能耗。

    总结和推荐


    W9825G6JB以其高速性能、灵活性和可靠性成为高性能应用的理想选择。无论是在计算设备还是嵌入式系统中,这款SDRAM都能提供卓越的表现。强烈推荐使用此产品,特别是在需要大容量和高带宽的应用场景中。

W9825G6JB-6I TR参数

参数
最大供电电流 60mA
最大时钟频率 166MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 16 M x 16
数据总线宽度 16bit
接口类型 LVTTL
存储容量 32MB
通用封装 TFBGA-54
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W9825G6JB-6I TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W9825G6JB-6I TR W9825G6JB-6I TR数据手册

W9825G6JB-6I TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
