W956D8MBYA5I

产品分类: 动态随机存储器(DRAM)
厂牌: WINBOND/台湾华邦
产品描述: 8MB 8Mx8 1.7V 30mA 2V 200MHz HyperBus 8bit TFBGA-24 贴片安装
供应商型号: 256-W956D8MBYA5I-ND
供应商: Digi-Key
标准整包数: 1
WINBOND/台湾华邦 动态随机存储器(DRAM) W956D8MBYA5I

W956D8MBYA5I概述

    # 高性能64Mb HyperRAM产品技术手册

    产品简介


    产品概述
    W956D8MBYA/W956A8MBYA 是一款高性能的 64Mb HyperRAM(高密度同步存储器),提供 HyperBus 接口支持。该产品具备低信号数量、双倍数据率(Double Data Rate, DDR)的特点,能够实现高速的数据读写操作,广泛应用于嵌入式系统、人工智能计算、工业控制等领域。
    主要功能
    - 支持 HyperBus 接口
    - 工作电压范围:1.7V~2.0V 或 2.7V~3.6V
    - 最大时钟频率:200MHz(部分型号为166MHz)
    - 数据总线宽度:8位
    应用领域
    - 嵌入式系统
    - 人工智能加速卡
    - 智能显示设备
    - 物联网终端设备

    技术参数


    以下是产品的关键技术和电气参数汇总:
    | 参数名称 | 规格范围 |

    | 工作电压 | 1.7V ~ 2.0V 或 2.7V ~ 3.6V |
    | 数据速率 | DDR 双倍数据速率,高达 400MT/s |
    | 最大时钟频率 | 200MHz 或 166MHz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储容量 | 64Mb |
    | 接口支持 | HyperBus |

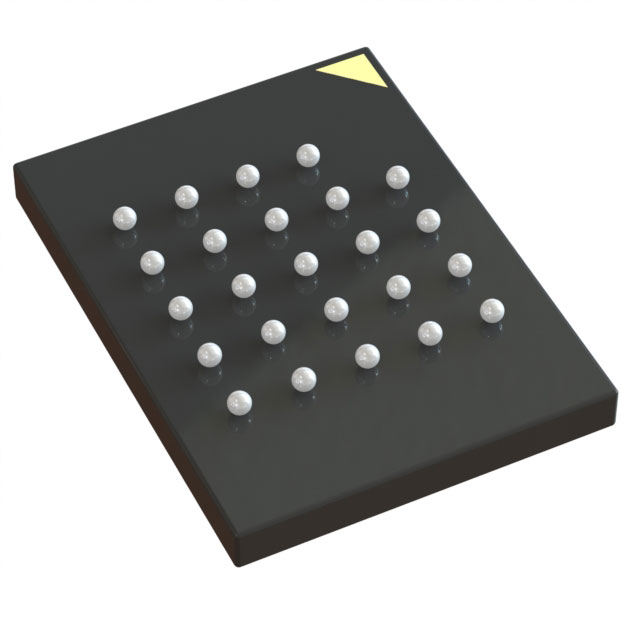

    | 引脚封装 | 24 球 TFBGA 封装 |

    产品特点和优势


    特点
    1. 低信号计数接口:通过减少引脚数量实现简化设计和降低布线复杂度。
    2. 高速传输:支持 DDR 协议,读写速率高达 400MB/s,适用于实时数据处理需求。
    3. 灵活配置:支持多种工作模式(如 Hybrid Sleep 和 Deep Power Down),有效降低功耗。
    4. 支持突发模式:提供线性突发模式和多种包装长度(16字节至128字节)。
    优势
    - 卓越性能:相较于传统存储器,传输效率显著提高。
    - 兼容性强:符合 HyperBus 标准,可直接集成于现有硬件平台。
    - 低功耗设计:支持多种节能模式,在低功耗场景下表现优异。

    应用案例和使用建议


    典型应用场景
    1. 嵌入式设备:用于存储算法数据、图像缓存等。
    2. 工业自动化:例如工业控制器和机器视觉设备。
    3. 移动终端:存储用户数据或设备日志信息。
    使用建议
    - 数据传输优化:尽量使用线性突发模式以最大化数据吞吐量。
    - 功耗管理:在空闲状态下启用 Hybrid Sleep 模式以降低功耗。
    - 硬件匹配:确保主机设备的 HyperBus 接口与存储器引脚完全匹配,避免信号失真。

    兼容性和支持


    兼容性
    W956D8MBYA/W956A8MBYA 完全兼容 HyperBus 标准协议,可与各类 HyperBus 主机设备无缝对接。
    支持信息
    Winbond 提供全面的技术文档和支持服务,包括:
    - 设计指南
    - 技术白皮书
    - 在线技术支持

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输延迟较大 | 确保时钟频率稳定,并检查硬件连接是否正确。 |
    | 设备无法初始化 | 确认 VCC 和 VCCQ 的电压是否符合要求。 |
    | 功耗高于预期 | 启用 Hybrid Sleep 模式以降低功耗。 |

    总结和推荐


    综合评估
    W956D8MBYA/W956A8MBYA 是一款性能卓越、设计先进的 HyperRAM 存储器,适合对高速、低功耗有严格要求的应用场景。其出色的 HyperBus 接口设计和灵活的配置选项使其在市场上具有很强的竞争力。
    推荐使用
    强烈推荐在需要高速数据存储和传输的场景中使用此产品,特别是在人工智能、工业控制和嵌入式系统中。同时,选择合适的型号以匹配具体的工作电压和时钟频率需求至关重要。

    版权声明:上述内容基于 Winbond Electronics 的知识产权制作,未经授权不得复制、分发或传播。

W956D8MBYA5I参数

参数
最大工作供电电压 2V
最小工作供电电压 1.7V
组织 8Mx8
数据总线宽度 8bit
接口类型 HyperBus
存储容量 8MB
最大供电电流 30mA
最大时钟频率 200MHz
通用封装 TFBGA-24
安装方式 贴片安装
零件状态 在售
包装方式 托盘

W956D8MBYA5I数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 动态随机存储器(DRAM) WINBOND/台湾华邦 W956D8MBYA5I W956D8MBYA5I数据手册

W956D8MBYA5I封装设计

查看详情并下载
Symbol
Footprint
3D Model
